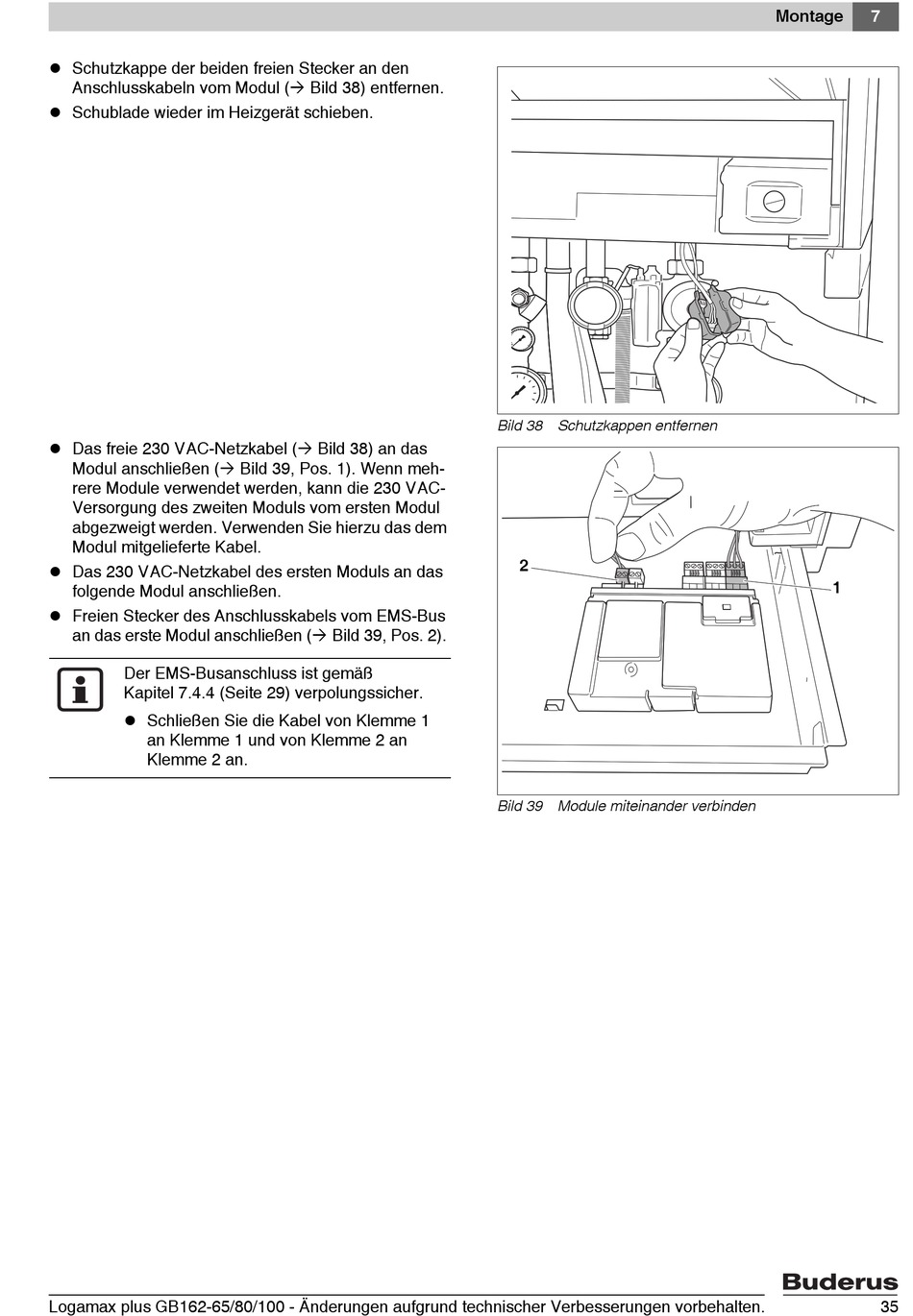

Buderus Logamax plusGB162-80 Installations- Und Wartungsanleitung Seite 35

 Schutzkappe der beiden freien Stecker an den
Anschlusskabeln vom Modul ( Bild 38) entfernen.
 Schublade wieder im Heizgerät schieben.
 Das freie 230 V AC-Netzkabel ( Bild 38) an das
Modul anschließen ( Bild 39, Pos. 1). Wenn meh-
rere Module verwendet werden, kann die 230 V AC-
Versorgung des zweiten Moduls vom ersten Modul
abgezweigt werden. Verwenden Sie hierzu das dem
Modul mitgelieferte Kabel.
 Das 230 V AC-Netzkabel des ersten Moduls an das
folgende Modul anschließen.
 Freien Stecker des Anschlusskabels vom EMS-Bus
an das erste Modul anschließen ( Bild 39, Pos. 2).
Der EMS-Busanschluss ist gemäß
Kapitel 7.4.4 (Seite 29) verpolungssicher.
 Schließen Sie die Kabel von Klemme 1
an Klemme 1 und von Klemme 2 an
Klemme 2 an.
Logamax plus GB162-65/80/100 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Bild 38 Schutzkappen entfernen
2
Bild 39 Module miteinander verbinden
Montage 7
1
