LP0225

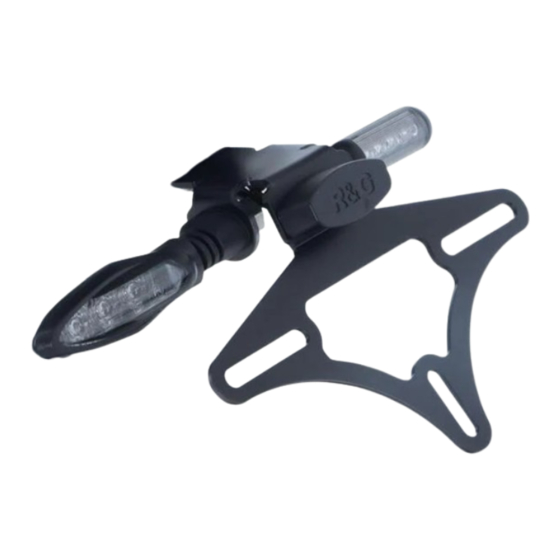

MONTAGEANLEITUNG FÜR LP0225BK KENNZEICHENHALTER
KTM DUKE 125 2017
Page | 1
ALLE KIT-TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER
MONTAGE BEGINNEN, ÜBERPRÜFEN SIE, DASS ALLE TEILE VORHANDEN SIND.
Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar.
D
T
E
IE UNTEN ABGEBILDETEN
EILE DIENEN LEDIGLICH ZUR
RKLÄRUNG
10
11
12
13
14
R&G Racing
Unit 1, Shelley's Lane, East Worldham, Alton, Hampshire, GU34 3AQ
Tel: +44 (0)1420 89007 Fax: +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
1
Verwandte Anleitungen für R&G LP0225BK
Inhaltszusammenfassung für R&G LP0225BK
- Seite 1 LP0225 MONTAGEANLEITUNG FÜR LP0225BK KENNZEICHENHALTER KTM DUKE 125 2017 Page | 1 ALLE KIT-TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. BEVOR SIE MIT DER MONTAGE BEGINNEN, ÜBERPRÜFEN SIE, DASS ALLE TEILE VORHANDEN SIND. Hinweis: Die Verpackung der Teile stellt nicht die Reihenfolge der Montage dar.

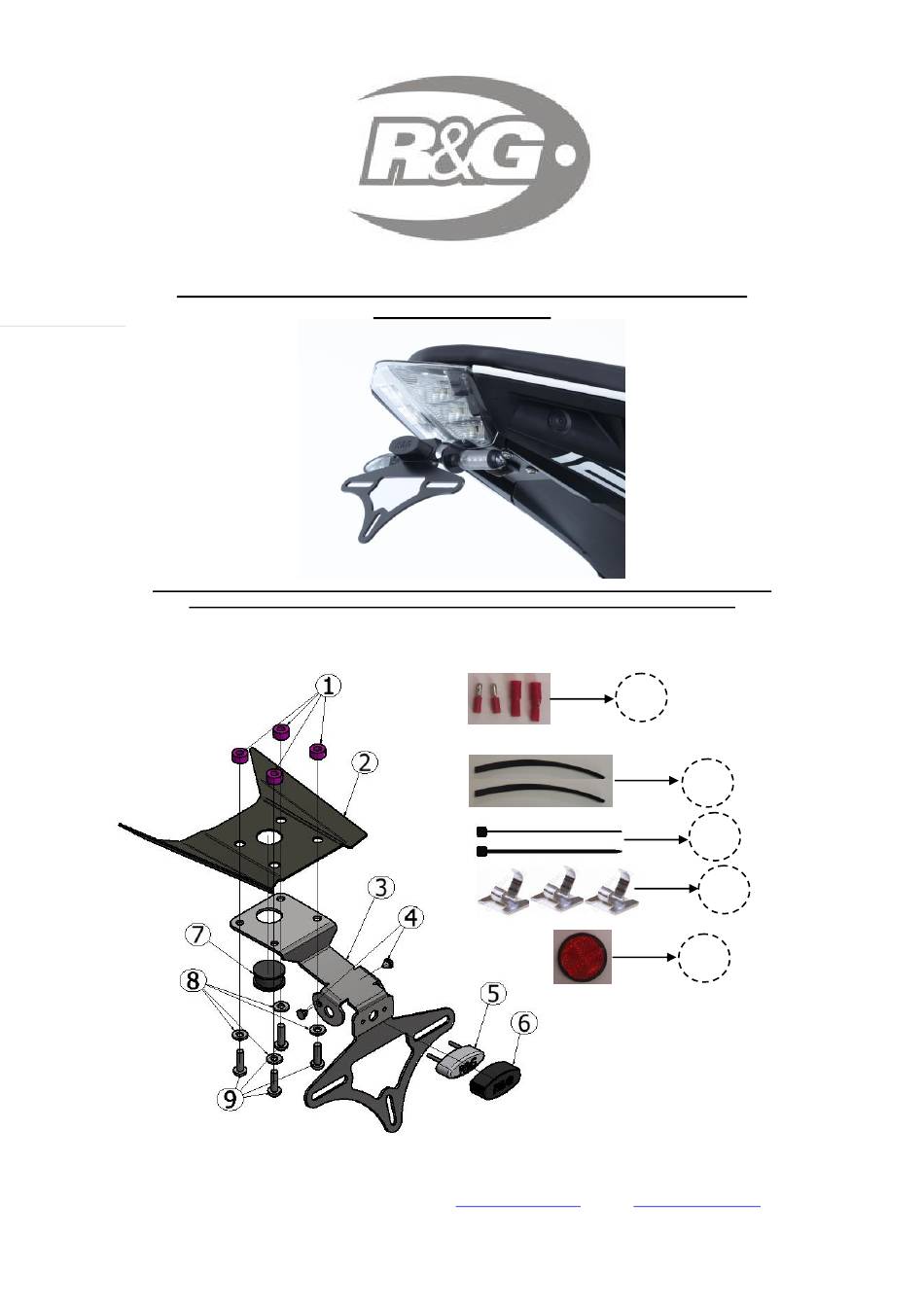

- Seite 2 LP0225 LIEFERUMFANG ARTIKEL 1 = DISTANZHALTER (S1025) (x4) Page | 2 ARTIKEL 2 = ABDECKPLATTE (TB0225 TEIL 2) (x1) ARTIKEL 3 = KENNZEICHENHALTER (TB0225 TEIL 1) (x1) ARTIKEL 4 = GUMMITÜLLE (RB50-20-00FG) (x2) ARTIKEL 5 = KENNZEICHENBELEUCHTUNG (LA0002) (x1) ARTIKEL 6 = ABDECKUNG FÜR DIE KENNZEICHENBELEUCHTUNG (x1) ARTIKEL 7 = GUMMISTOPFEN(RB0002) (x1) ARTIKEL 8 = M6 UNTERLEGSCHEIBEN (x4) ARTIKEL 9 = M6 x 28mm INBUSSCHRAUBEN (x4)
