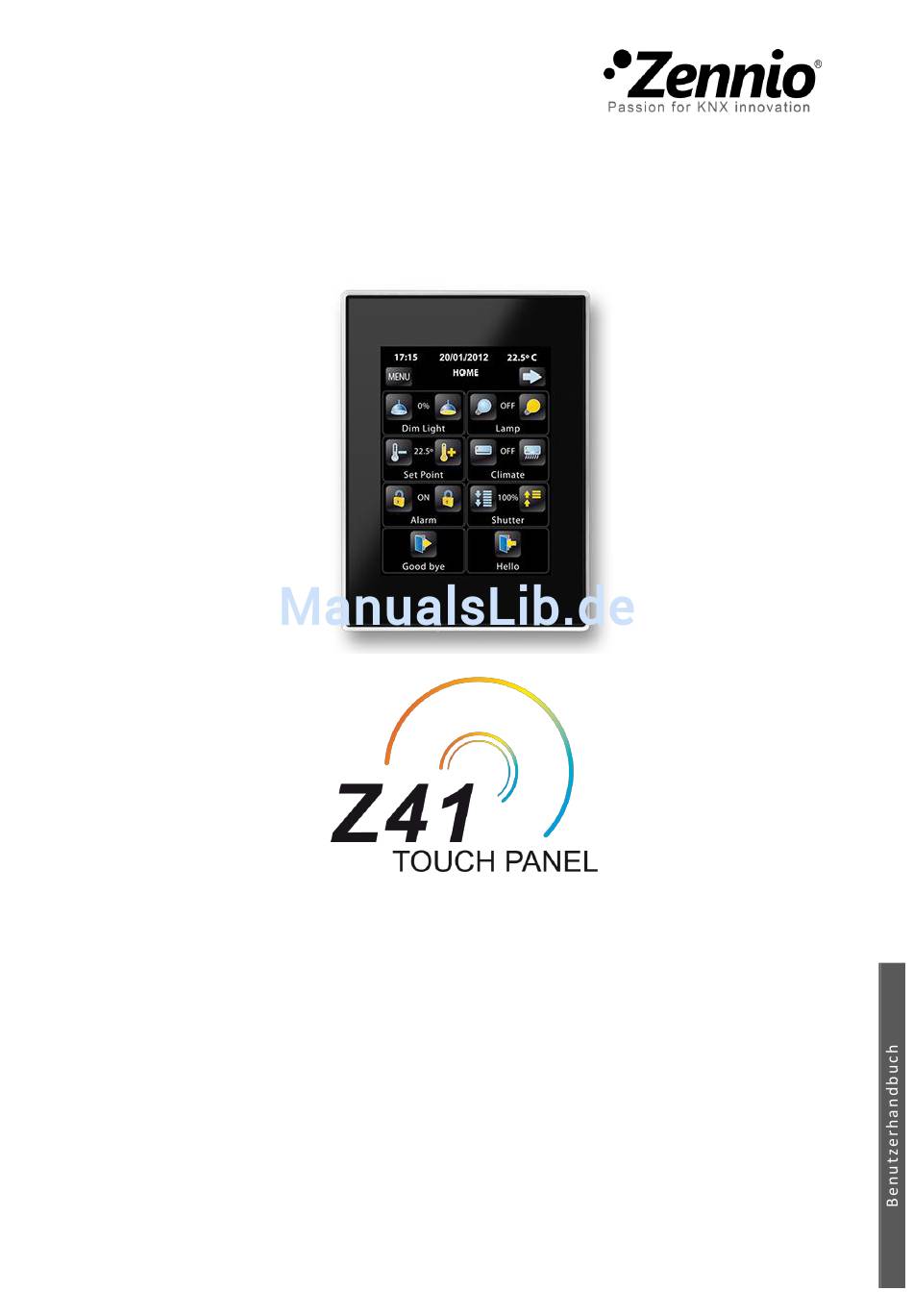

- Seite 1 KNX Kapazitives Farb-Touch Panel ZN1VI-TP41C Applikations-Programm Version: [2.1] Dokumenten Version: [2.1]_a www.zennio.com...
-
Seite 2: Änderungen
Zeichen hinzugefügt. 2.1_a Treiber-Update für mehr Kompatibiltät mit neueren kapazitiven Touch-Panels hinzugefügt. Geringfügige Änderungen an Grafiken und Themen. “Verschlossen“-Symbol für Profil-Seite Konfigurations-Seite hinzugefügt. Inaktivitäts-Timer wird nun unterbrochen, wennn ein Pop-Up-Fenster aktiv ist. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 3 Bemerkung zur Textbreiten-Beschränkung hinzugefügt 2.1_a Neuer Name für Szenenobjekt Erklärung bzgl. Anzahl Dezimalstellen 2.1_a Gleitkommaanzeigen abhängig von der Größenordnung des darauf bezogenen Wertes. Korrektur des Bereichs und des Typs bestimmter Objekte 2.1_a Typen DPT_Pulsdifferenz 77-79 DPT_Temperaturdifferenz. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 4: Inhaltsverzeichnis
Objekte des Energiemonitors ................30 3.2.7 Objekte des Weissen Kanals ................32 Menü ........................... 32 3.3.1 Konfiguration ....................... 32 Seite n .......................... 33 3.4.1 Konfiguration ....................... 34 3.4.2 Box i ........................35 3.4.2.1 Anzeige ..................... 36 http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 5 3.4.2.2 1-Tasten-Steuerung .................. 41 3.4.2.3 2-Tasten-Steuerung .................. 44 3.4.2.4 Klima-steuerung ..................55 3.4.2.5 Andere ...................... 64 Profilseite ........................76 3.5.1 Konfiguration ....................... 77 Konfigurationsseite ..................... 77 3.6.1 Konfiguration ....................... 77 Thermostat n ....................... 78 Anhang. Kommunikationsobjekte ....................80 http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 6: Einleitung
Verteilen Sie die gewünschten Funktionen über bis zu 6 gestaltbare Seiten. Integriertes Klima-Management. Programmierbare Zeitschaltuhren. Szenensteuerung. Alarmsteuerung. 2 unabhängige Thermostate. Integrierter Temperatur-Sensor. Ethernet-Schnittstelle für Firmware-Updates Elegantes Design, erhältlich in verschiedenen Farben. Das Z41 kann mit 2 verschiedenen Applikationen betrieben werden: Z41 1.x. Z41 2.x. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 7 (**) Nur positive numerische Werte. (***) es gibt keine Unterscheidung zwischen allgemeinen und spezifischen Seiten mehr; die 6 Seiten sind nun voll anpassbar und vereinen die komplette Funktionalität. Bitte beachten: die folgenden Kapitel dieses Benutzer-Handbuchs behandeln Version 2.x des Z41´s. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 8: Z41 2.X
Ganzzahl m. Vorzeichen(8/16 bits). o Licht-Dimmen. o Prozentwertanzeige. Spezielle Klima-Steuerung: o Solltemperatur-Verstellung. o Spezial-Modi. o Betriebsarten(kühlen/heizen…). o Ventilator/Lüfter. Weitere Bedienmöglichkeiten: o RGB. o Tägliche Zeitschaltuhren. o RGBW. o Wöchentliche Zeitschaltuhren. o Energie-Verbrauch (4 Bytes). o Alarm. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 9: Installation
Interferenzen mit dem Bus zu vermeiden. Die externe Spannungsversorgung wird mit Hilfe der in der Originalverpackung enthaltenen Schraubklemme (6) an das Touchpanel angeschlossen. Jede Leitung muss korrekt angeschlossen werden, der positive Leiter der SV an den positiven http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 10 Spannungsversorgung zu trennen und wieder anzuschließen, ohne Druck auf die Touch-Fläche auszuüben. Nach dem Anschluss der externen Spannungsversorgung blinkt das Display kurz. Nach ungefähr 7 Sekunden, erscheint ein schwarzes Willkommens-Fenster mit dem Zennio Logo und dem Text "Loading...". Nach Beendigung des Ladeprozesses erscheint die Status-Seite (siehe Abb.2).
-
Seite 11: Firmware-Updates
Für detailliertere Informationen in bezüglich der technischen Eigenschaften des Z41 oder Sicherheits- bzw. Installationshinweise, bitte das Datenblatt konsultieren. Dieses befindet sich in der Originalverpackung oder im Downloadbereich unserer Webseite: http://www.zennio.com. 1.3.1 FIRMWARE-UPDATES Das Z41 enthält zwei verschiedene Mikrocontroller. Einer wird benötigt, um als Schnittstelle zwischen Applikation und KNX-Bus zu dienen, auf dem anderen läuft die... -
Seite 12: Konfiguration
USB/Ethernet Firmware update”-File, Download unter http://www.zennio.com. 2 KONFIGURATION 2.1 MENÜ-SEITE Das Benutzer-Interface des InZennio Z41 ist in Seiten aufgeteilt (bis zu 8 unterschiedliche Seiten), jede Seite kann direkt von der Menü-Seite aufgerufen werden, welche direkt nach dem Bootvorgang des Z41 erscheint (solange nicht anderweitig in der ETS parametriert). -
Seite 13: Allgemeine
Weitere Informationen finden Sie in Abschnitt 2.6. Die entsprechenden Parameter für die Allgemeinen Seiten und deren Verhalten wird detailliert in Abschnitt 3 beschrieben. 2.3 PROFIL-SEITE Profil-Seite ermöglicht Nutzer, verschiedene Einstellungen Benutzerinterfaces direkt am Gerät vorzunehmen: Abb. 5 Profil-Seite http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 14 Kontrast. Helligkeit. Themen: Veränderung des Aussehens des Touch-Displays durch Auswahl eines der 8 vordefinierten Design-Themen: Abb. 6 Themen-Designs Ton: Auswahl aus 3 vordefinierten Tönen für Tastendrücke bzw. “Mute”- Funktion. Die akustische Alarmfunktion ist davon nicht betroffen. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 15: Konfigurations-Seite
Möglichkeit, falls entsprechend in der ETS eingestellt, Zeit und Datum direkt über das Benutzerinterface zu verändern. Nach drücken der Schaltfläche erscheint ein neues Fenster, in dem Stunden (0-23), Minuten, Tag, Monat und Jahr eingestellt werden können: Abb. 8 Zeit/Datum Einstellung http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 16 Das Alarm-Log enthält in umgekehrter zeitlicher Reihenfolge alle Alarme mit Angaben zum Namen des Alarms, Zeit und Datum. Zusätzlich wird der aktuelle Status angezeigt: “ON”: Der Alarm ist aktiv und wurde nicht vom Endnutzer bestätigt. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 17: Hintergrundbeleuchtung
Hintergrundbeleuchtung gedimmt falls 2 Minuten keine Touch- Eingabe erfolgt. Nach weiteren 3 Minuten (5 Minuten gesamt) wird die Hintergrundbeleuchtung ausgeschaltet. Während die Hintergrundbeleuchtung gedimmt oder ganz ausgeschaltet ist, wird jede Berührung des Touchscreens die Beleuchtung wieder einschalten. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 18: Automatische Seitenanordnung
Abb. 10 Statische Aufteilung Automatische Seitenaufteilung: Funktion parametrierten Schaltflächen werden automatisch so aufgeteilt, dass sie den verfügbaren Platz optimal ausnutzen. Das Layout der Seite wird also davon abhängen, wie viele Schaltflächen mit Funktion versehen wurden. Abb. 11 automatische Seitenaufteilung http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 19: Ets Parametrierung
Warnung bezüglich der Textlänge ausgegeben wird, auch wenn das Textfeld noch freie Zeichen zeigt. 3.1 STANDARD KONFIGURATION Dieser Abschnitt erklärt die Standard Voreinstellung des Z41 beim ersten Öffnen der Applikation. Abb. 12 Standard Topologie http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 20 Display ausgeführte Druck ohne Auswirkung bis dieses wieder freigegeben wird (durch das Senden einer "0" auf das Sperrobjekt). Siehe Abschnitt 3.2.3.. Wird das Parameterfenster des Z41 zum ersten Mal geöffnet, so sieht es folgendermaßen aus (Abb. 13) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 21 Zur Freigabe und Konfiguration der Profilseite. (siehe Abschnitt 2.3.). Konfigurationsseite, öffnet einen weiteren Reiter: Zur Freigabe und Konfiguration der Konfigurations-Seite. (siehe Abschnitt 2.4.). Der folgende Abschnitt wird sich detailliert mit der Parametrierung der o.a. Tabs befassen. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 22: Hauptkonfiguration
Endnutzer besteht die Möglichkeit, dieses Theme über die Profilseite (siehe Abschnitt 2.3) zu ändern, sofern diese Option parametriert wurde. Uhrzeit anzeigen: Standard Einstellung „JA“. Die aktuelle Uhrzeit wird in der oberen linken Ecke des Z41 angezeigt. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 23 Zeitschaltuhren-Darstellung auf der Konfigurationsseite ((siehe Epigraph e) in Abschnitt 3.4.2.5.), neben Kontrollbox, durch Aktivierung/Deaktivierung Zeitschaltuhren-Starten-Befehl sendet. Standard-Einstellung ist “Time ON”. Bezeichnung für “Zeit Aus”: Diese Option erlaubt die Beschriftung der Zeitschaltuhren-Darstellung auf der Konfigurationsseite ((siehe Epigraph e) in Abschnitt 3.4.2.5.), neben Kontrollbox, durch http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 24: Passwortschutz
In diesem Fenster können Sie entscheiden, ob Sie einen einstufigen oder zweistufigen Passwortschutz verwenden möchten. Somit ist es möglich, 2 verschiede Passwörter für bestimmte Seiten einzusetzen und andere Seiten ungeschützt zu lassen. Abb. 16 zeigt den „Passwort Eingabe-Dialog“, der angezeigt wird, falls geschützte Seiten aufgerufen werden. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 25 Passwort ergeben. Das vorangestellte Passwort ist “1234”. Für den Fall, das zwei Sicherheitsstufen eingestellt wurden, erscheinen 8 Textfelder, die letzten 4 enthalten die Ziffern für Passwort 2. Das voreingestellte Passwort 2 lautet: “5678”. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 26 Passwort 2 einzugeben. Beschriftung der Zugriffsschutz-Tasten: Dieser Parameter enthält weitere 6 Textfelder, in denen die Anzeigen angepasst werden können, mit denen der Endnutzer agiert, wenn er den Passwort-Eingabe Dialog aufruft. Bis zu 15 Zeichen sind möglich. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 27: Sperren Des Touch
Hier können der Touch-Lock und das Willkommensobjekt konfiguriert werden. Voreingestellt sind hier 2 Parameter: Sperren des Touch: Dropdown-Menü mit den folgenden Optionen: “0=Touch freigegeben; 1=Touch gesperrt” (voreingestellt) und “0=Touch gesperrt; 1=Touch enabled”. Abhängig von dieser Einstellung wir eine 1 oder eine 0 an http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 28 Szenennummer: Nummer der Szene (1-64) die auf den Bus gesandt wird. Der voreingestellter Wert ist “1”. Zeit bis zur Aktivierung des Willkommensobjekts: Mindestzeit (in Minuten) bevor eine erneute Berührung Touch Willkommensobjekt sendet. Voreingestellt ist 1 Minute. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 29: Interner Temperaturfühler
Senden bei Temperaturänderung: Der Temperaturwert wird auf den Bus gesendet sobald dieser eine positive oder negative Änderung um den in diesem Parameter festgelegten Wert erfährt. Eine 0 in diesem Feld deaktiviert das Senden aufgrund einer Temperaturänderung. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 30: Ethernet
Geräten leichter identifizieren zu können (Beschreibung des Geräts). Zurzeit ermöglicht das Z41 nur eine automatische Adress-Vergabe via DHCP, weswegen das Feld “Zuweisung IP-Adresse“ noch ohne Funktion ist. 3.2.6 OBJEKTE DES ENERGIEMONITORS Abb. 21 Objekte des Energiemonitors (Hauptkonfiguration) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 31 [Energie x] CO2: Ein 2-byte Objekt, das mit externen Objekten verbunden werden kann, die CO2 Volumenmengen erfassen und auf den Bus senden, wie etwa die Objekte des KES – dem KNX-Energy-Saver von Zennio – um CO2 Emissionen in Verbindung mit dem Energieverbrauch anzuzeigen.
-
Seite 32: Objekte Des Weissen Kanals
Für weitere Informationen über die Benutzung dieser Objekte und über das Einzelkanal-Dimmen des Z41 schauen Sie bitte in Epigraph b), Abschnitt 3.4.2.5. 3.3 MENÜ Der Menü-Reiter enthält nur ein Fenster, Konfiguration. 3.3.1 KONFIGURATION Abb. 23 Konfiguration (Menü) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 33: Seite N
Darunter erscheint eine neue Option, “Konfiguration“, hier können die einzelnen Schaltflächen für die Seite parametriert werden. Bitte beachten: Die Abbildungen in diesem Abschnitt zeigen die Parametrierung einer einzelnen Seite oder Schaltfläche (in diesem Fall Seite 1). http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 34: Konfiguration
Symbol: Auswahl des Symbols, das diese Seite auf der Menüseite darstellt. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. Geschützt: Eine Dropdown-Liste, in der konfiguriert werden kann, ob diese Seite Passwort-geschützt ist oder nicht. Je nach eingestelltem Sicherheits- Level (einstufig oder zweistufig;... -
Seite 35: Box I
Visualisierung: Format der Schaltfläche: Anzeige (voreingestellt; die Schaltfläche fungiert Status-Anzeige), 1-Tasten-Steuerung (Die Schaltfläche wird zum Steuerungselement mit einer Taste), 2-Tasten- Steuerung (die Schaltfläche fungiert sowohl als Statusanzeige als auch als Steuerungselement mit 2 Tasten), Klima-Steuerung (die Bedienfläche wird http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 36: Anzeige
Abb. 27 Binäranzeiger (Symbol) Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. b) Binäranzeige (Text) Die Bedienfläche fungiert als Binäre Statusanzeige Jeder der beiden Zustände wird durch einen anderen Text dargestellt. Falls diese Funktion aktiviert wird http://www.zennio.com... - Seite 37 1-byte Kommunikationsobjekt [Sn][Ti] Schieberegler-Anzeige als auch zwei neue Parameter (Wert x und Symbol y), je nachdem, wie viele Zustände eingestellt werden sollen. Somit kann jedem Zustand ein bestimmtes Statussymbol zugeordnet werden. Abb. 29 Schieberegler-Anzeige (Symbol) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 38 1-byte Kommunikationsobjekt [Sn][Ti] Schieberegler-Anzeige als auch zwei neue Parameter (Wert x und Text y), je nachdem, wie viele Zustände eingestellt werden sollen. Somit kann jedem Zustand ein bestimmtes Statussymbol zugeordnet werden. Abb. 302 Schieberegler-Anzeige (Text) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 39 übrigen Fälle. (Analog dazu auch im negativen Bereich.) Alle Numerischen Indikatoren haben einen weiteren Parameter, Log speichern? Wird hier die Option “Ja” gewählt, so wird jede Wertänderung des Indikators in einem internen Logfile gespeichert, so dass der Endnutzer den http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 40 Durchschnittswerte in der entsprechenden Zeiteinheit als auch die Minimal- und Maximalwerte. Das “Mülleimer“-Symbol in der unteren rechten Ecke des Fensters setzt bei langem Druck den derzeit dargestellten Wert auf null und löscht das aktuelle Logfile. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 41: 1-Tasten-Steuerung
Kommunikationsobjekt [Sn][Ti] Schalten – Steuerung 1 bit an den Bus. Dieses Kommunikationsobjekt erscheint, sobald Binärsteuerung als Funktion ausgewählt wurde. Abb. 36 Binärsteuerung Der Parameter “Verhalten“ dient zur Einstellung, auf welche Art der Binärwert auf den Bus gesendet wird. Zur Auswahl stehen folgende Möglichkeiten: http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 42 Das Dropdown-Menü des Parameters Taste (Mitte) ermöglicht das Wählen eines Symbols für die Schaltfläche. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. b) Steuerung per numerischer Konstanten Soll über die Bedienfläche eine numerische Konstante gesendet werden, so können Sie aus mehreren Parametern die passende Option auswählen.
- Seite 43 Das Dropdown-Menü des Parameters Taste (Mitte) ermöglicht das Wählen eines Symbols für die Schaltfläche. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. c) Szenensteuerung In diesem Fall wird die Schaltfläche auf Benutzereingaben einen vorher konfigurierten Szenenwert über das Kommunikationsobjekt...
-
Seite 44: 2-Tasten-Steuerung
Das Dropdown-Menü des Parameters Taste (Mitte) ermöglicht das Wählen eines Symbols für die Schaltfläche. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. 3.4.2.3 2-TASTEN-STEUERUNG Abb. 39 2-Tasten-Steuerung (Schaltfläche) Schaltflächen, die als 2-Tasten-Steuerung konfiguriert wurden, beinhalten eine Statusanzeige und 2 Tasten, die bei Berührung einen voreingestellten Wert über ein... - Seite 45 Anzeigesymbole eingestellt werden, die die beiden Zustände (0 / 1) des Kommunikationsobjektes [Sn][Ti] Binäranzeige – Anzeige 1 bit, die automatisch aktualisiert werden wenn ein Befehl über das Objekt gesendet wird. Es können auch Werte vom Bus empfangen werden. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 46 Dieser Parameter ähnelt der Binärsteuerung (Symbol), allerdings ist es möglich, bis zu sechs Zustände einzustellen. Die Anzahl der Zustände lässt sich über den “Anzahl der Werte“ Parameter festlegen. Im Gegensatz zur Binärsteuerung (Symbol) entsprechen die Zustände des Schiebereglers http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 47: Anzahl Der Werte: Die Anzahl Der Zustände (0 - 6) Werden Hier
Schieberegler (Text) Dieser Parameter ähnelt der Binärsteuerung (Text), allerdings ist es möglich, bis zu sechs Zustände einzustellen. Die Anzahl der Zustände lässt sich über “Anzahl Werte“ Parameter festlegen. Gegensatz Binärsteuerung (Symbol) entsprechen die Zustände des Schiebereglers http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 48 Aktivierung der Schaltfläche durch den Nutzer ein bestimmter numerischer Wert durch das Kommunikationsobjekt auf den Bus gesendet. Dieser Wert wird jedes Mal erhöht oder reduziert sobald der Nutzer die Schaltfläche berührt. Die Schaltfläche selber zeigt immer den aktuellen http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 49 [Sn][Ti] Anzeige 1 Byte (Ganzzahl m. m. Vorzeichen) Vorzeichen) Prozentwertsteuerung 0% – 100% [Sn][Ti] Prozentwertvorgabe [Sn][Ti] Prozentwertanzeige 2-byte (Ganzzahl) 0 – 65535 [Sn][Ti] Steuerung 2 Byte (Ganzzahl o. [Sn][Ti] Anzeige 2 Byte (Ganzzahl o. Vorz.) Vorz.) 2-byte (Ganzzahl m. Vorzeichen) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 50 Der Wert 10 ist voreingestellt, bis auf die 2-Byte Fliesskomma-Steuerung, hier lautet die Werkseinstellung 1. f) Szenensteuerung mit 2 Tasten Ähnlich der Szenensteuerung mit einer Taste erlaubt des die Szenensteuerung mit 2 Tasten, einen Wert durch das Kommunikationsobjekt [Allgemein] Szene http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 51 Über das Dropdownmenü des Parameters Tastensymbol last sich ein Symbol für jede der beiden Tasten auswählen. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. g) Jalousiesteuerung Die Jalousiesteuerung erlaubt es, Befehle wie Hoch, Runter, Stopp oder Schrittweise auf den Bus zu senden.
- Seite 52 Taste gesendet. Wert “0” entspricht dem “Jalousie-Hoch”-Befehl, ”1” dem “Jalousie-Ab“-Befehl. Befehle für ein schrittweises Fahren der Jalousie (“0” für Schritt hoch und “1” für Schritt runter) werden über das Kommunikationsobjekt [Sn][Ti] Jalousie stoppen durch einen kurzen Druck auf die korrespondierende http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 53 Wird eine Schaltfläche als Dimm-Steuerung verwendet, so werden folgende Kommunikationsobjekte freigeschaltet: [Sn][Ti] Status Wert (1 Byte), [Sn][Ti] Schalten (1 bit) und [Sn][Ti] Dimmen (4 bits). Das Status-Wert-Objekt fungiert als Dimm-Status und muss mit dem entsprechenden Objekt des Dimm-Aktors http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 54 Beleuchtungslevels um 25% der anschließend durch einen Stop-Befehl unterbrochen wird. Es wird bezüglich dieses Verhaltens empfohlen, eine Dimm- Schrittweite von 100% zu parametrieren, damit der Nutzer einen kompletten Dimm-Vorgang (von komplett “Ein” bis komplett “Aus” oder anders herum) oder http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 55: Klima-Steuerung
Befehle durch Tastendruck gegeben wurden. Ebenfalls können hier korrespondierende Sollwert-Status-Objekte eines externen Thermostats empfangen werden. Abb. 48 Sollwert-Steuerung Nach jedem Druck auf die “Erhöhen-Taste” wird ein gewisser Wert auf den Bus gesendet, bis stufenweise der parametrierte Maximalwert erreicht ist. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 56 Sollwerts auf den Bus gesendet und eine “1” zum Erhöhen. Die Höhe der Reduzierung oder Steigerung wird im Offset-Parameter (1 - 255) festgelegt. Abb. 50 Relativ (über 1 bit Objekt) Sollwert-Steuerung Wird “Relativ (über Gleitkommaobjekt) ausgewählt, so wird ein 2-Byte Gleitkommawert gesendet. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 57 24ºC gesetzt. Dies geht so weiter, bis ein Offset von “-10” (Sollwert 15ºC) erreicht ist. Wichtig: Das Kontroll-Objekt des Relativen Gleitkomma-Sollwert-Steuerns hat den “Write-Flag” aktiviert, somit kann eine Rückmeldung des Thermostats empfangen werden, die den Status des Offsets ändern kann. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 58 Linke Taste und Rechte Taste: Hier kann das gewünschte Symbol für die Tasten der Schaltfläche gewählt werden. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. b) Reglerart Diese Funktion wandelt die Schaltfläche in eine Klimasteuereinheit um: Abb.
- Seite 59 Symbol zeigt den aktuellen Modus an. Abb. 554 Erweiterter Modus (Schaltfläche) Bis zu fünf Modi sind verfügbar (Heizen, Kühlen, Auto, Lüften und Trocknen), jeder kann einzeln per ETS aktiviert/deaktiviert werden, indem die entsprechende Checkbox markiert wird. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 60 3 (0x03) Auto 0 (0x00) Lüfter 9 (0x09) Trocknen 14 (0x0E) Tabelle 6 HVAC Modi vs. Objekt Wert Linke Taste und Rechte Taste: Hier kann das gewünschte Symbol für die Tasten der Schaltfläche gewählt werden. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 61 InZennio Z41 Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. c) Lüftergeschw. Diese Funktion implementiert eine 2-Tasten Schaltfläche (Erhöhen/Reduzieren) und einen Statusindikator (Symbol). Abb. 57 Lüftergeschwindigkeit Wird diese Funktion aktiviert, so erscheinen 2 Kommunikationsobjekte, das binäre Kontrollobjekt [Sn][Ti] Lüftersteuerung und das 1 Byte Statusobjekt...
- Seite 62 Linke Taste und Rechte Taste: Hier kann das gewünschte Symbol für die Tasten der Schaltfläche gewählt werden. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. d) Betriebsarten Abb. 58 Betriebsarten (Schaltfläche) Schaltflächen, die als Betriebsartensteuerung konfiguriert werden, enthalten 2...
- Seite 63 Die übrigen Parameter für diese Funktion sind wie folgt: Schutzfunktion erlauben: Dieser Parameter aktiviert oder deaktiviert den Gebäudeschutz (“Ja” werksseitig voreingestellt”) Frostschutzfunktion. Linke Taste und Rechte Taste: Hier kann das gewünschte Symbol für die Tasten der Schaltfläche gewählt werden. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 64: Andere
Diese Kategorie enthält die folgenden Funktionen, die über den Funktions-Parameter aktiviert werden können: a) RGB Diese Funktion sendet Befehle an 3-Kanal LED-Licht Regulatoren, wie dem Lumento X3 RGB von Zennio. Abb. 61 RGB Wird diese Funktion für die Schaltfläche aktiviert, so erscheinen folgende Parameter: ... - Seite 65 Tasten der Schaltfläche gewählt werden. Bitte beachten: Sämtliche verfügbare Symbole für das Z41 finden sich in der “Z41-Symbol Liste“ auf www.zennio.com. Die RGB-Schaltfläche enthält eine zentral gesetzte Beschriftung, die prozentual den aktuellen Beleuchtungslevel anzeigt. (Dieser wird von dem Kanal mit dem höchsten Licht-Level bestimmt).
- Seite 66 Obwohl die Funktionen der RGBW-Funktion der RGB-Funktion gleichen, so ist es hier zusätzlich möglich, einen separaten Kanal für weißes Licht anzusteuern, wie es bereits der Lumento X4 LED von Zennio kann. Abb. 64 RGBW Obwohl die Funktionen die gleichen sind wie bei der RGB-Steuerung, gibt es einen zusätzlichen Parameter (Kanal RGBW).
- Seite 67 #Schaltflächen nutzt ihre eigenen Kommunikationsobjekte für diese Kanäle. Schlussendlich sieht die RGBW-Schaltfläche der RGB-Schaltfläche zum Verwechseln ähnlich: Abb. 65 RGBW (Schaltfläche) Zusätzlich zu den drei bekannten Schaltflächen erscheint bei der RGBW-Farb- Palette ein weiterer Regulator für den weißen Kanal: Abb. 66 RGBW Farb-Palette http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 68 Diese Funktion verwandelt eine Schaltfläche des Z41 in eine Anzeige, auf der Informationen bezüglich des Energieverbrauchs dargestellt werden können. Diese Informationen erlangt das Z41 von Geräten wie dem KES von Zennio. Abb. 68 Energiemonitor (KES) (Schaltfläche) Aktiviert der Nutzer eine der Schaltflächen, so erscheint ein Pop-Up-Fenster ähnlich Abb.
- Seite 69 0 zurücksetzen. Dieses muss ebenfalls mit dem Reset-Objekt des KES verknüpft sein. Für weitere Informationen schauen Sie bitte im Handbuch des KES nach. Bitte beachten!: Die Objekte des Energiemonitors des Z41 haben keinerlei Beschränkungen bezüglich der Daten, die Sie darstellen. Somit obliegt es dem http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 70 Schaltflächen, die als Tageszeitschaltuhren konfiguriert werden, erlauben es dem Endnutzer einen binären Wert oder einen Szenenwert zu einer bestimmten Zeit (jeden Tag oder nur einmal, oder nach Ablauf eines Countdowns) auf den Bus zu senden, abhängig von den gewählten Parametern. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 71 Zu sendender Wert: Für den Fall, das ein Binärwert gesendet werden soll, so kann hier die Art des Wertes bestimmt werden (“An“ oder “Aus“). Für den Fall das eine Szene gesendet werden soll, so bleibt dieses Feld frei, da der Szenenwert in den Parametern festgelegt wird. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 72 Wochenzeitschaltuhr Abb. 73 Wochenzeitschaltuhr Schaltflächen, die als Wochenzeitschaltuhren konfiguriert werden, erlauben dem Nutzer ein zeitgesteuertes Senden eines Binärwertes oder eines Szenenwertes (abhängig von der Parametrierung) zu einer bestimmten Zeit an einem bestimmten Tag (auf wöchentlicher Basis). http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 73 Zeitauswahl: Hier wird die Uhrzeit für das automatisierte Senden festgelegt. Sobald der vom Nutzer festgelegte Zeitpunkt erreicht ist, wird automatisch der entsprechende Wert entweder über das [Sn][Ti] Wochenzeitfunktion Objekt (für Binärwerte) oder durch das [Allgemein] Szenen: senden Objekt (im Fall http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 74 Kommunikationsobjekt [Sn][Ti] Alarmauslöser ein Binärobjekt, das das Z41 anhaltend Piepen und das Display blinken lässt. Zusätzlich wird automatisch die Seite angezeigt, auf der die entsprechende Schaltfläche als Alarm parametriert wurde. Wird nun ein Druck auf die Schaltfläche ausgeführt, so http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
- Seite 75 Auslöseobjekt gesendet wird. Die Maximalzeit kann im Parameter eingestellt werden. Folgende Parameter stehen zur Verfügung: Auslöser: Hier wird der Wert festgelegt, der den Alarm auslöst (“0” oder “1”; “1” die Werkseinstellung), wird dieser Wert über http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com...
-
Seite 76: Profilseite
–Konzentration durch die “1“ meldet, als der Sensor eine gefährliche CO auch, wenn der Sensor durch einen Defekt oder Sabotage ausfällt und den Wert “0“ nicht mehr sendet. 3.5 PROFILSEITE Die Profilseite enthält ein weiteres Menü, Konfiguration. http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 77: Konfiguration
Die Konfigurationsseite enthält ein weiteres Menü, Konfiguration. 3.6.1 KONFIGURATION Dieser Parameter erlauben Integrator einzustellen, welche Steuerungsmöglichkeiten dem Endnutzer auf der Konfigurationsseite (siehe Abschnitt 2.4) zur Verfügung stehen. Die Profilseite selber kann aktiviert oder versteckt werden über den Menü-Reiter (siehe Abschnitt 3.3.1) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... -
Seite 78: Thermostat N
Wie auch bei jeder anderen Seite können hier folgende Parameter eingestellt werden: Der Parameter Titel, Parameter Automatische Seitenanordnung; (siehe Abschnitt 2.6) und die Sicherheitsstufe (Parameter Geschützt; siehe Abschnitt 3.2.2.). 3.7 THERMOSTAT n Abb. 81 Konfigurationsseite (Thermostat n) http://www.zennio.com Technischer Support: https://zenniodeutsch.zendesk.com... - Seite 79 Hauptkonfiguration aktiviert werden, so erscheinen 2 ähnliche Tabs, mit deren Hilfe die beiden Thermostate des Z41 parametriert werden können. Bitte beachten: Für weitere Informationen bezüglich des Zennio “Building”- Thermostats, lesen Sie bitte die entsprechende Dokumentation “Zennio Building Thermostat” verfügbar unter www.zennio.com.
-
Seite 80: Anhang. Kommunikationsobjekte
1 Byte [5.001 DPT_Prozent(0..100%) 0-100 Last [SX][TX] Lüfteranzeige 0-49%=Min; 50-100%=Max 1=Heizen; 3=Kühlen; 0=Auto; C – - W U 1 Byte [20.105] DPT_HVAC_Kontrollmodus Last [SX][TX] Anzeige der Reglerart Heizen, Kühlen, Auto, Lüften und Trocknen 9=Lüften 14=Trocknen & Rest=Nichts http://www.zennio.com Tecnical Support: http://zennioenglish.zendesk.com... - Seite 81 1 Bit [1.008] [1.008] DPT_Auf/Ab Last C T R – - [SX][TX]Schieberegler 0...255 1 Byte [5.010] DPT_Zählimpulse (0..255) 0-255 Last C T R – - -671088.64 – 670760.96 -671088.64...670760.96 2 Bytes [9.xxx] Last [SX][TX] Steuerung 2-byte http://www.zennio.com Tecnical Support: http://zennioenglish.zendesk.com...
- Seite 82 C – - W - 163, 190 1 Bit [1.007] DPT_Schritt Last [TX] Solltemperatur (Schritt) 0=-0.5ºC; 1=+0.5ºC C – - W - -10.00 – 10.00 164, 191 2 Bytes [9.002] DPT_Temperaturdifferenz Paramet. Last [TX] Sollwertverschiebung Gleitkommawert http://www.zennio.com Tecnical Support: http://zennioenglish.zendesk.com...
- Seite 83 2 Bytes [9.xxx] 2-Byte Gleitkommawert Last [Energie X] Kostenschätzung Lokale Währung 221, 225, 229 C T R – - -670760,00 – 670760,00 230, 231, 232, 233 1 Byte [5.001] DPT_Prozent (0..100%) Last [RGBW] Kanal Weiss X 0-100% http://www.zennio.com Tecnical Support: http://zennioenglish.zendesk.com...
- Seite 84 Melden Sie sich an und schicken Sie uns Ihre Anliegen bezüglich Zennio: http://zennioenglish.zendesk.com Zennio Avance y Tecnología S.L. C/ Río Jarama, 132. Nave P-8.11 45007 Toledo (Spain). Tel. +34 925 232 002. Fax. +34 925 337 310. www.zennio.com info@zennio.com...
