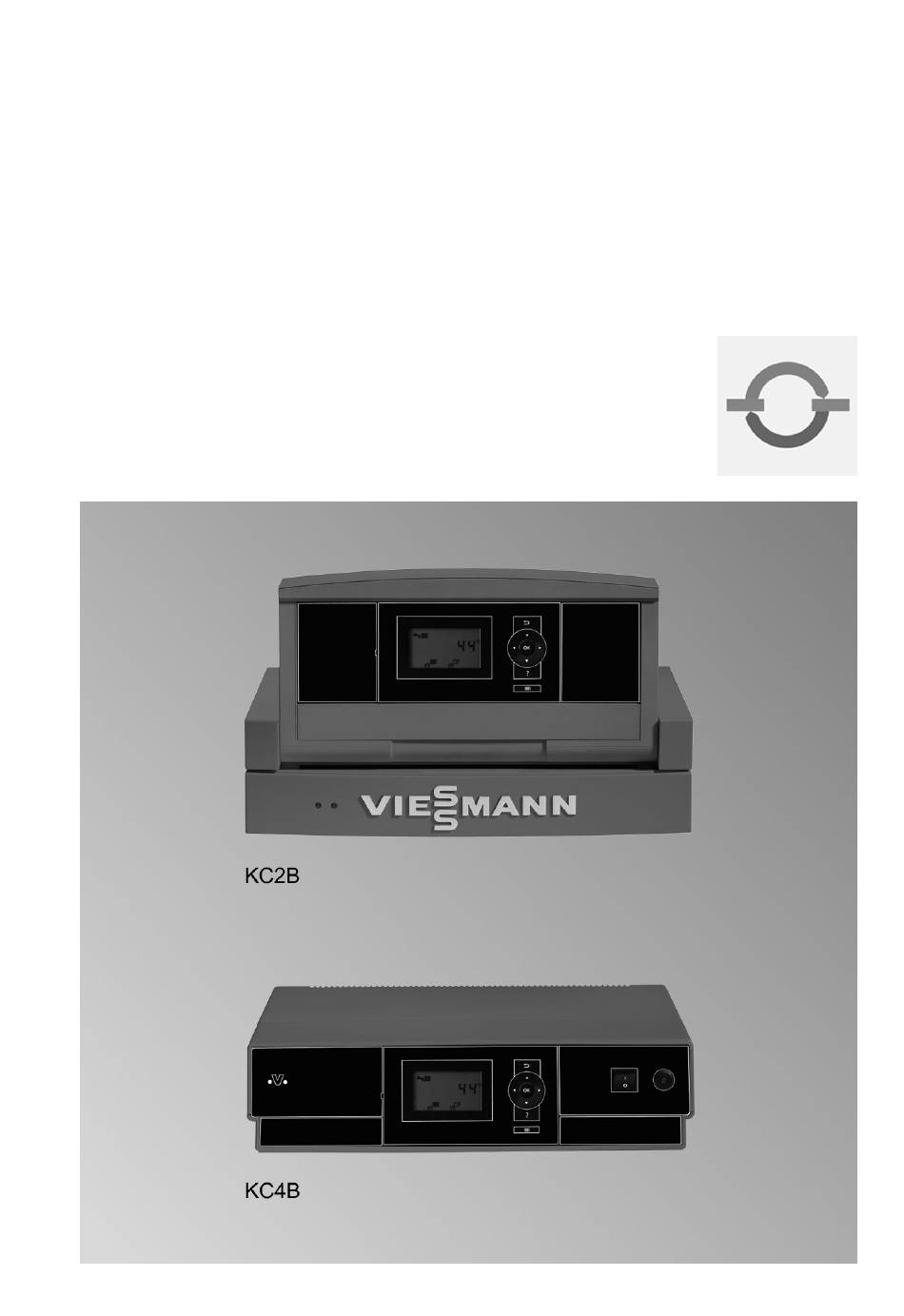

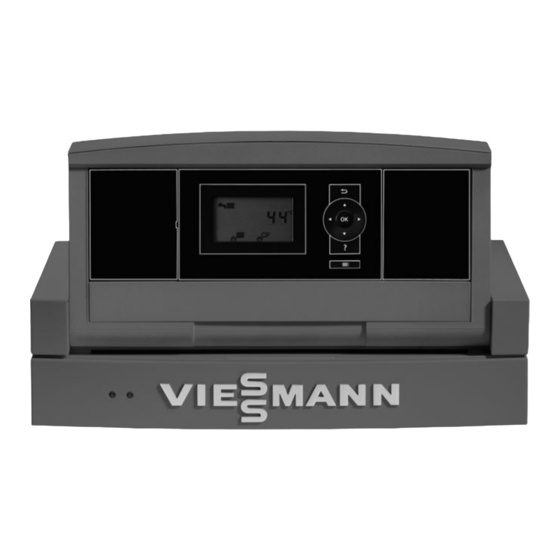

VIESMANN Bedienungsanleitung für den Anlagenbetreiber Heizungsanlage mit Regelung Vitotronic 100, Typ KC2B oder KC4B für angehobenen Betrieb VITOTRONIC 100 Bitte aufbewahren! 5581 665 1/2011...
Seite 2
Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Heizungsanlage Dieses Zeichen warnt vor Perso- können zu lebensbedrohenden nenschäden. Unfällen führen.
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Heizungsraum Gefahr Achtung Abgase können zu lebensbedro- Unzulässige Umgebungsbedin- henden Vergiftungen führen. gungen können Schäden an der ■ Heizungsanlage abschalten. Heizungsanlage verursachen ■ Aufstellort belüften. und einen sicheren Betrieb ■...
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme....................Ihre Anlage ist voreingestellt................Fachbegriffe......................Tipps zum Energiesparen..................Über die Bedienung Bedienelemente....................Wie Sie bedienen....................10 Symbole....................... 10 Ein- und Ausschalten Heizungsanlage einschalten................11 ■ Bedienelemente bei geöffneter Abdeckklappe..........11 Heizungsanlage ausschalten................13 ■ Mit Frostschutzüberwachung................13 ■...
Seite 5
Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Räume zu warm....................26 Kein warmes Wasser................... 27 Warmwasser zu heiß.................... 28 „ã“ blinkt im Display ................... 28 „ë“ blinkt im Display ................... 29 Instandhaltung....................30 Stichwortverzeichnis..................34...
Zuerst informieren Erstinbetriebnahme Die Erstinbetriebnahme und Anpassung Als Betreiber einer neuen Feuerungsan- der Regelung an die örtlichen und bauli- lage sind Sie verpflichtet, diese umge- chen Gegebenheiten sowie die Einwei- hend dem für Ihre Liegenschaft zustän- sung in die Bedienung müssen von digen Bezirksschornsteinfegermeister Ihrem Heizungsfachbetrieb vorgenom- zu melden.
Zuerst informieren Tipps zum Energiesparen Nutzen Sie die Einstellmöglichkeiten der Regelung und des Raumtemperatur- Regelgeräts: ■ Überheizen Sie Ihre Räume nicht, jedes Grad Raumtemperatur weniger spart bis zu 6% Heizkosten. Stellen Sie Ihre Raumtemperatur nicht höher als 20 °C (siehe Seite 15). ■...
Über die Bedienung Bedienelemente Die Einstellungen für Ihre Heizungsan- Bedienungsanleitung Raumtem- lage können Sie zentral an der Bedien- peratur-Regelgerät einheit der Regelung vornehmen. Falls in Ihren Räumen ein Raumtempe- ratur-Regelgerät installiert ist, können Sie die Einstellungen auch am Raum- temperatur-Regelgerät vornehmen. Regelung öffnen Je nach Regelungstyp kann die Regelung unterschiedlich aussehen.
Seite 9
Über die Bedienung Bedienelemente (Fortsetzung) Vitotronic 200, Typ KC4B A Abdeckklappe B Kurzbedienungsanleitung an der Innenseite der Abdeckklappe Bedieneinheit °C Sie gelangen einen Schritt im Menü OK Sie bestätigen Ihre Auswahl oder zurück Einstellung Cursor-Tasten Ohne Funktion Sie blättern im Menü oder stellen Sie rufen das Menü...
Über die Bedienung Wie Sie bedienen Grundanzeige Drücken Sie . Sie gelangen in das Menü für Einstellungen und Abfragen. °C Symbole Die Symbole erscheinen nicht ständig, Anzeigen sondern abhängig von der Anlagenaus- Temperatur führung und vom Betriebszustand. Blin- Frostschutzüberwachung kende Werte im Display weisen darauf Raumbeheizung hin, dass Änderungen vorgenommen Heizkreispumpe läuft...
Ein- und Ausschalten Heizungsanlage einschalten Bedienelemente bei geöffneter Abdeckklappe Vitotronic 200, Typ KC2B °C 21°C 14°C A Störungsanzeige (rot) D Temperaturregler B Betriebsanzeige (grün) E Entriegelungstaste C TÜV-Taster F Netzschalter (nur für Servicezwecke) G Abdeckklappe...
Seite 12
Ein- und Ausschalten Heizungsanlage einschalten (Fortsetzung) Vitotronic 200, Typ KC4B °C 21°C 14°C A Störungsanzeige (rot) C Netzschalter B Betriebsanzeige (grün) D Entriegelungstaste Informieren Sie sich bei Ihrem Heizungs- 3. Öffnen Sie die Absperrventile der fachbetrieb über folgendes: Ölleitungen (an Tank und Filter) bzw. ■...
Ein- und Ausschalten Heizungsanlage ausschalten Mit Frostschutzüberwachung Wählen Sie das Betriebsprogramm „ “ Betriebsprogramm „ “ beenden für Frostschutzüberwachung (Abschalt- betrieb). Wählen Sie ein anderes Betriebspro- gramm. Drücken Sie folgende Tasten: Drücken Sie folgende Tasten: für Einstellungen, „ “ blinkt. für Einstellungen, „...
Seite 14
Ein- und Ausschalten Heizungsanlage ausschalten (Fortsetzung) 3. Schalten Sie die Heizungsanlage spannungsfrei; z.B. an der separaten Sicherung oder einem Hauptschalter. 4. Bei zu erwartenden Außentempera- turen unter 3 °C ergreifen Sie bitte geeignete Maßnahmen zum Frost- schutz der Heizungsanlage. Setzen Sie sich ggf.
Raumbeheizung Erforderliche Einstellungen für die Raumbeheizung Falls Sie Raumbeheizung wünschen, ■ Haben Sie das richtige Betriebspro- überprüfen Sie folgende Punkte: gramm eingestellt? ■ Haben Sie die gewünschte Raumtem- Einstellung siehe Seite 15 peratur eingestellt? Bedienungsanleitung Raum- Bedienungsanleitung Raum- temperatur-Regelgerät temperatur-Regelgerät ■...
Raumbeheizung Betriebsprogramm einstellen (Raumbeheizung) (Fortsetzung) 2. OK zur Bestätigung, „ “ 4. / bis „ “ blinkt. blinkt. 5. OK zur Bestätigung, die Räume 3. OK zur Bestätigung. werden beheizt, das Trinkwas- ser wird erwärmt. Raumbeheizung ausschalten Sie möchten keine Räume beheizen 5.
Warmwasserbereitung Erforderliche Einstellungen (Warmwasserbereitung) Falls Sie Warmwasserbereitung wün- ■ Haben Sie das richtige Betriebspro- schen, überprüfen Sie folgende Punkte: gramm eingestellt? ■ Haben Sie die gewünschte Warm- Einstellung siehe Seite 17. wassertemperatur eingestellt? Einstellung siehe folgendes Kapitel. Warmwassertemperatur einstellen Werkseitige Einstellung: 50 °C 3.
Warmwasserbereitung Warmwasserbereitung ausschalten Sie möchten kein Trinkwasser erwär- 2. OK zur Bestätigung, „ “ men, aber die Räume beheizen. blinkt. Drücken Sie folgende Tasten: 3. OK zur Bestätigung, „ “ blinkt. für Einstellungen, das aktuell bis „ “ blinkt. eingestellte Betriebsprogramm blinkt.
Weitere Einstellungen Temperatureinheit (°C/°F) einstellen Werkseitige Einstellung: °C 3. OK zur Bestätigung, „ “ blinkt. Drücken Sie folgende Tasten: 4. / für gewünschte Temperaturein- heit („°C“ oder „°F“). für Einstellungen, „ “ blinkt. 5. OK zur Bestätigung, die neue Tem- peratureinheit ist gespeichert.
Abfragen Informationen abfragen Je nach angeschlossenen Komponen- 6. OK zur Bestätigung, der Wert ist ten und vorgenommenen Einstellungen zurückgesetzt. können Sie momentane Temperaturen und Betriebszustände abfragen. Beispiel: Im Display sehen Sie die Information Drücken Sie folgende Tasten: „3“ für die Anzeige der Kesselwasser- temperatur.
Seite 21
Brennstoff-Verbrauch in l Nur bei Betrieb mit Ölbrenner. Mit „D“ kann die Anzahl der Bren- nerstarts auf „0“ zurück setzen. 0 0 1 4 1 7 Betriebsstunden Solar- Anzeige nur, falls Viessmann Solar- kreispumpe regelungsmodul vorhanden. Mit „D“ können Sie die Betriebs- stunden auf „0“ zurück setzen.
Abfragen Wartungsmeldung abfragen Ihr Heizungsfachbetrieb kann ein War- ■ Wartungsanzeige mit einem Intervall tungsintervall oder einen Abgastempe- nach Betriebsstunden des Brenners: ratur-Grenzwert für eine Wartungsmel- dung einstellen (siehe folgende Bei- Beispiel: spiele). Wartungsintervall 2500 Betriebsstun- Falls an Ihrer Heizungsanlage eine War- den: tung ansteht, blinkt im Display das Sym- bol „...
Abfragen Wartungsmeldung abfragen (Fortsetzung) Benachrichtigen Sie Ihren Heizungs- Quittierte Wartungsmeldung aufrufen fachbetrieb und quittieren Sie die War- tungsmeldung mit OK. Drücken Sie ca. 4 s lang die Taste OK. Hinweis Falls die Wartung erst zu einem späteren Zeitpunkt durchgeführt werden kann, erscheint die Wartungsmeldung nach 7 Tagen erneut.
Schornsteinfeger-Prüfbetrieb Schornsteinfeger-Prüfbetrieb Der Schornsteinfeger-Prüfbetrieb darf nur von Ihrem Schornsteinfeger bei der jährlichen Prüfung aktiviert werden. Drücken Sie folgende Tasten: für Einstellungen, „ “ blinkt. für „ “. 3. OK zur Bestätigung, „OFF“ blinkt. für „ON“. 5. OK zur Bestätigung. Hinweis Der Schornsteinfeger-Prüfbetrieb endet automatisch nach 30 min.
Was ist zu tun? Räume zu kalt Ursache Behebung Die Heizungsanlage ist ausgeschaltet. ■ Schalten Sie den Netzschalter „ “ ein (siehe Abbildung Seite 11). ■ Schalten Sie den Hauptschalter, falls vorhanden (außerhalb des Heizrau- mes) ein. ■ Schalten Sie die Sicherung in der Stromkreisverteilung (Haussicherung) ein.
Was ist zu tun? Räume zu kalt (Fortsetzung) Ursache Behebung Brennerfehlstart Entstörknopf Brenner drücken. Falls kein Symbol „ “ wird im Display angezeigt Entstörknopf vorhanden ist, schalten Sie und die rote Störlampe am Brenner den Netzschalter (siehe Abbildungen ab leuchtet. Seite 11) aus und wieder ein.
Was ist zu tun? Kein warmes Wasser Ursache Behebung Die Heizungsanlage ist ausgeschaltet. ■ Schalten Sie den Netzschalter „ “ (siehe Seite 11) ein. ■ Schalten Sie den Hauptschalter, falls vorhanden (außerhalb des Heizrau- mes) ein. ■ Schalten Sie die Sicherung in der Stromkreisverteilung (Haussicherung) einschalten.
Was ist zu tun? Kein warmes Wasser (Fortsetzung) Ursache Behebung Brennerfehlstart Entstörknopf Brenner drücken. Falls kein Symbol „ “ wird im Display angezeigt Entstörknopf vorhanden ist, schalten Sie und die rote Störlampe am Brenner den Netzschalter (siehe Abbildungen ab leuchtet. Seite 11) aus und wieder ein.
Was ist zu tun? „ë“ blinkt im Display Ursache Behebung Ein von Ihrem Heizungsfachbetrieb ein- Benachrichtigen Sie Ihren Heizungsfach- gestellter Wartungszeitpunkt ist erreicht. betrieb und quittieren Sie die Wartungs- meldung mit OK (siehe Seite 22).
Instandhaltung Instandhaltung Reinigung Die Geräte können Sie mit einem han- Die Bedienfront können Sie mit einem delsüblichen Haushaltsreiniger (kein Microfasertuch reinigen. Scheuermittel) reinigen. Inspektion und Wartung Die Inspektion und Wartung einer Hei- Die Innenreinigung des Warmwasser- zungsanlage sind durch die Energieein- Speichers einschließlich der Trinkwas- sparverordnung und die Normen seranschlüsse darf nur von einem aner-...
Seite 31
Instandhaltung Instandhaltung (Fortsetzung) Trinkwasserfilter (falls vorhanden) Aus hygienischen Gründen wie folgt vor- gehen: ■ Bei nicht rückspülbaren Filtern alle 6 Monate den Filtereinsatz erneuern (Sichtkontrolle alle 2 Monate). ■ Bei rückspülbaren Filtern alle 2 Monate rückspülen.
Seite 32
Begriffserklärungen Angehobener Betrieb Hinweis Ein Betriebsprogramm zur Raumbehei- Im angehobenen Betrieb wird das Heiz- zung ohne Warmwasserbereitung steht wasser konstant auf die eingestellte nicht zur Wahl. Wenn Räume beheizt Kesselwassertemperatur aufgeheizt. werden sollen, wird in der Regel auch warmes Wasser benötigt (Winterbe- Betriebsprogramm trieb).
Begriffserklärungen (Fortsetzung) Raumluftunabhängiger Betrieb Die Verbrennungsluft wird von außer- halb des Gebäudes angesaugt. Sicherheitsventil Sicherheitseinrichtung, die von Ihrem Heizungsfachbetrieb in die Kaltwasser- leitung eingebaut werden muss. Das Sicherheitsventil öffnet automatisch, damit der Druck im Warmwasser-Spei- cher nicht zu hoch wird. Solltemperatur Vorgegebene Temperatur, die erreicht werden soll;...
Wartungsintervall Betriebsstunden ■ Symbol..........10 Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsan- lage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
