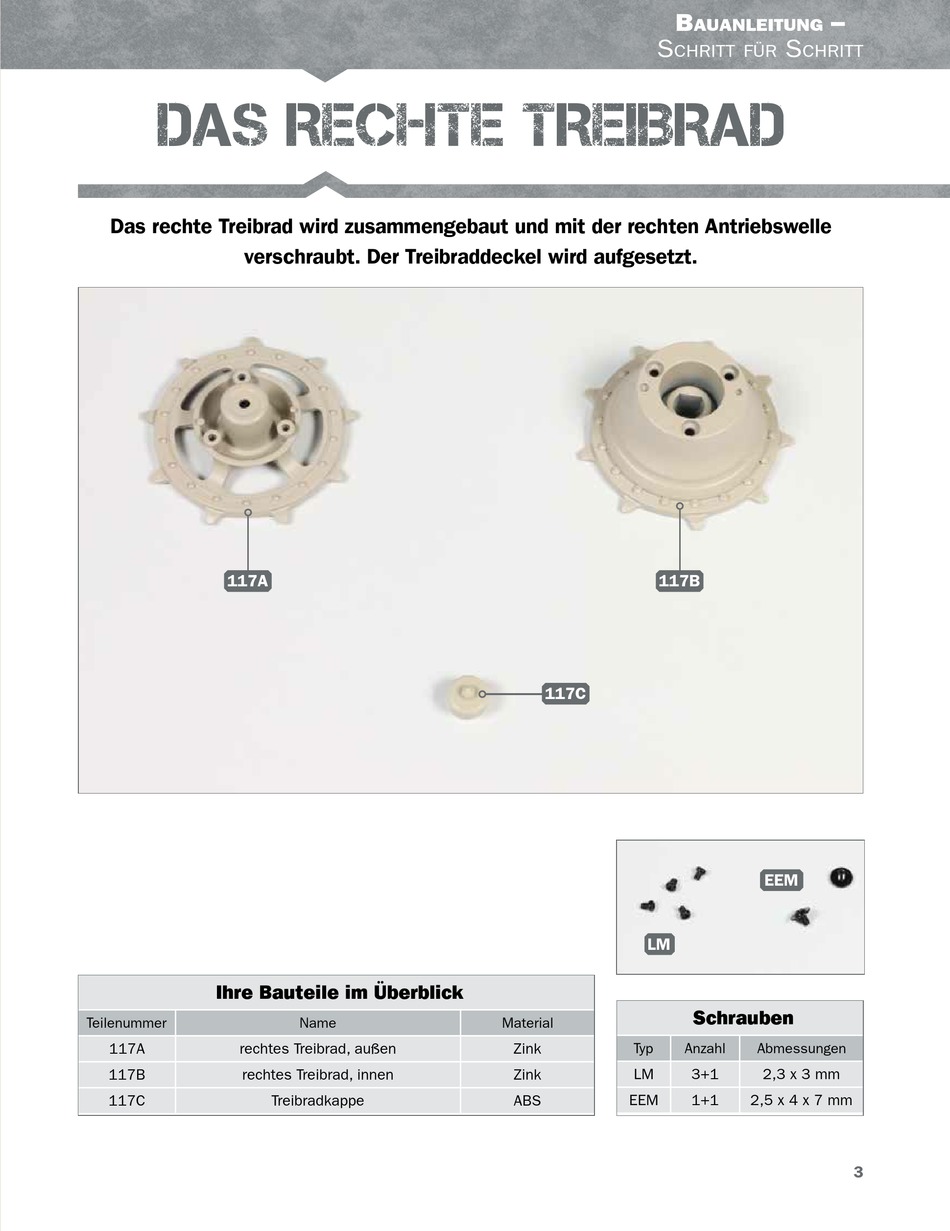

DAS RECHTE TREIBRAD
Das rechte Treibrad wird zusammengebaut und mit der rechten Antriebswelle
verschraubt. Der Treibraddeckel wird aufgesetzt.
117A
Ihre Bauteile im Überblick
Teilenummer
117A
rechtes Treibrad, außen
117B
rechtes Treibrad, innen
117C
Name
Treibradkappe
B
S
chritt für
117B
117C
LM
Material
Zink
Typ
Zink
LM
ABS
EEM
–
auanleitung
S
chritt
EEM
Schrauben
Anzahl
Abmessungen
3+1
2,3 x 3 mm
1+1
2,5 x 4 x 7 mm
3
Werbung
Verwandte Anleitungen für Hachette Konigstiger
Inhaltszusammenfassung für Hachette Konigstiger
- Seite 1 – auanleitung chritt für chritt DAS RECHTE TREIBRAD Das rechte Treibrad wird zusammengebaut und mit der rechten Antriebswelle verschraubt. Der Treibraddeckel wird aufgesetzt. 117A 117B 117C Ihre Bauteile im Überblick Schrauben Teilenummer Name Material 117A rechtes Treibrad, außen Zink Anzahl Abmessungen 117B rechtes Treibrad, innen...
- Seite 2 – auanleitung chritt für chritt SCHRITT 1 Zusammenbau und Montage des zweiten Treibrads Nehmen Sie die beiden Hälften des Treibrads, 117A und 117B, 117B und führen Sie sie zusammen. Dazu werden die zwei kleinen Vertiefungen auf die entsprechen- den Zapfen gesetzt, wie es die beiden Pfeile andeuten.
- Seite 3 – auanleitung chritt für chritt Befestigen Sie das Treibrad 117A 116A an der Antriebswelle von 116A, indem Sie die Schraube EEM eindrehen, wie abgebildet. 117A Fügen Sie in die Nabe des rechten Treibrads 117A die Treibradkappe 117C ein, wie abgebildet. 117C 117A DAS BAUERGEBNIS...
