ZYLINDERLAUFBUCHSEN

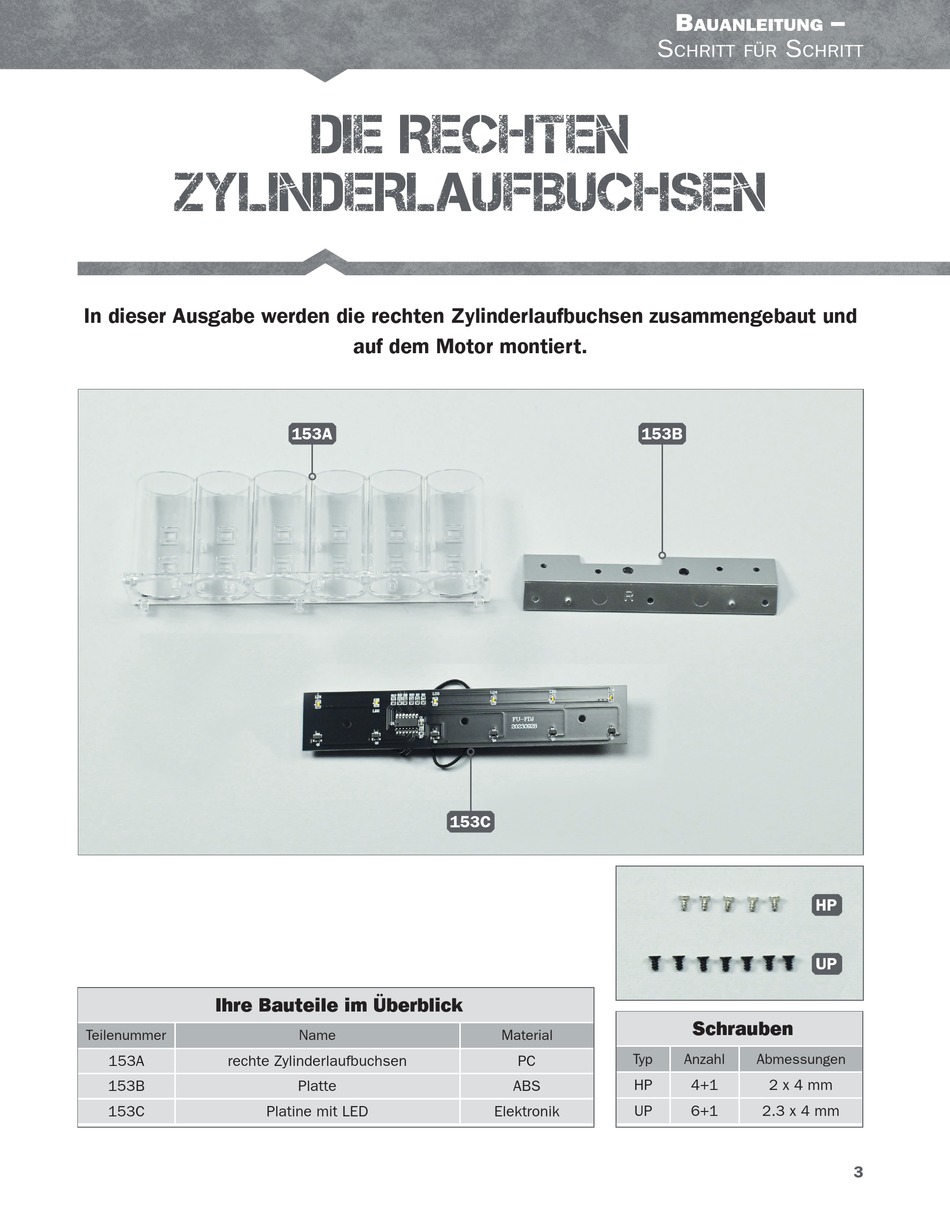

In dieser Ausgabe werden die rechten Zylinderlaufbuchsen zusammengebaut und
Ihre Bauteile im Überblick
Teilenummer
153A
rechte Zylinderlaufbuchsen
153B
153C
DIE RECHTEN
auf dem Motor montiert.
153A
Name
Platte
Platine mit LED
153C
Material
PC
ABS
Elektronik
B
auanleitung
S
S
chritt für
chritt
153B
Schrauben
Typ
Anzahl
Abmessungen
HP
4+1
2 x 4 mm
UP
6+1
2.3 x 4 mm
–
HP
UP
3
