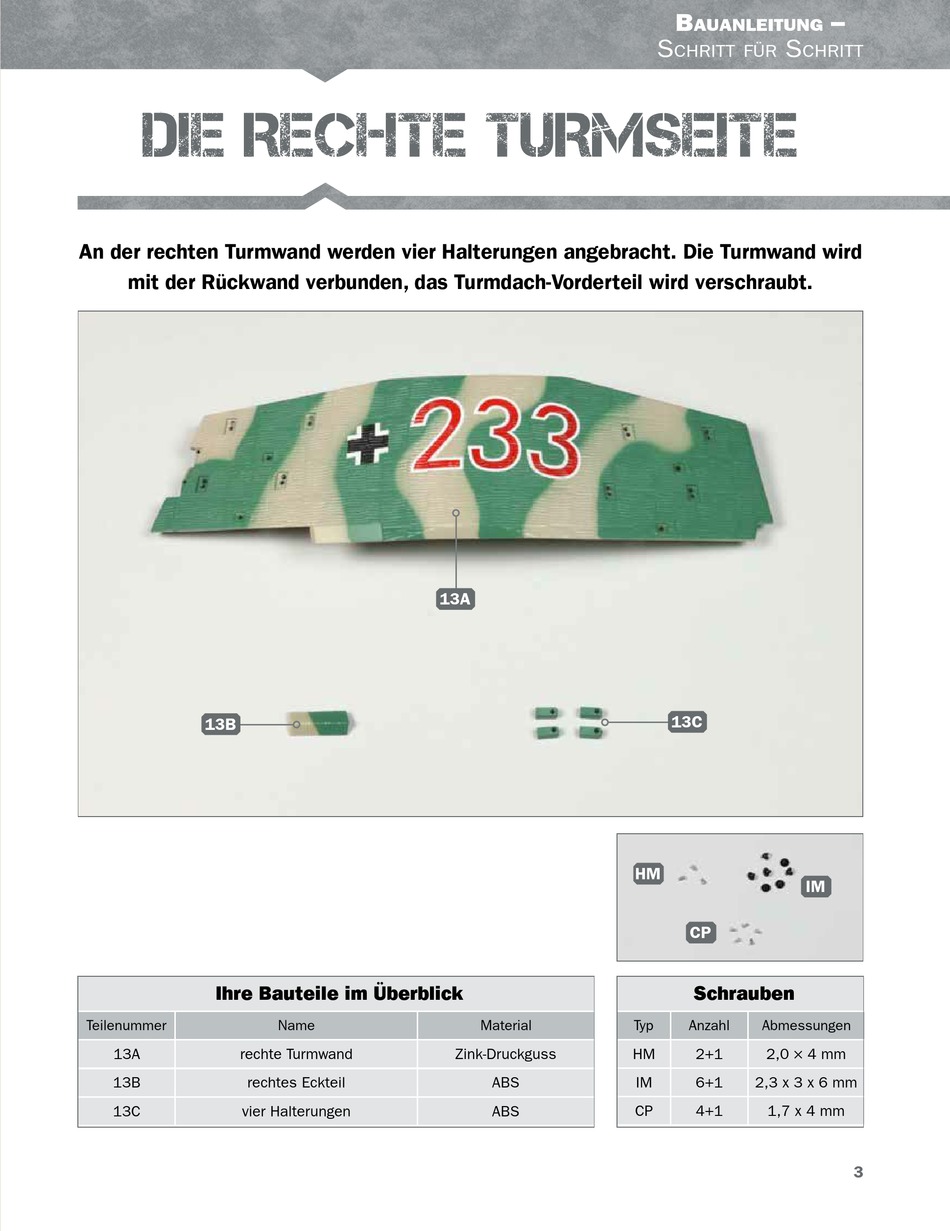

DIE RECHTE TURMSEITE
An der rechten Turmwand werden vier Halterungen angebracht. Die Turmwand wird
mit der Rückwand verbunden, das Turmdach-Vorderteil wird verschraubt.
13B
Ihre Bauteile im Überblick
Teilenummer
13A
rechte Turmwand
13B
rechtes Eckteil
13C
vier Halterungen
13A
Name
Zink-Druckguss
S
HM
Material
Typ
HM
ABS
IM
CP
ABS
B
–
auanleitung
S
chritt für
chritt
13C
IM
CP
Schrauben
Anzahl
Abmessungen
2+1
2,0 × 4 mm
6+1
2,3 x 3 x 6 mm
4+1
1,7 x 4 mm
3
Werbung
Verwandte Anleitungen für Hachette KÖNIGSTIGER
Inhaltszusammenfassung für Hachette KÖNIGSTIGER
- Seite 1 – auanleitung chritt für chritt DIE RECHTE TURMSEITE An der rechten Turmwand werden vier Halterungen angebracht. Die Turmwand wird mit der Rückwand verbunden, das Turmdach-Vorderteil wird verschraubt. Ihre Bauteile im Überblick Schrauben Teilenummer Name Material Anzahl Abmessungen rechte Turmwand Zink-Druckguss 2,0 ×...
-
Seite 2: Die Montage Der Rechten Turmwand
– auanleitung chritt für chritt SCHRITT 1 Die Montage der rechten Turmwand Legen Sie die rechte Turmwand 13A, die vier Halterun- Nehmen Sie die erste Halterung 13C und führen Sie gen 13C und vier Schrauben CP auf Ihrer Arbeitsplatte sie zur Vertiefung hinten an der Turmwand 13A, auf die bereit, wie abgebildet. -
Seite 3: Das Turmdach-Vorderteil Wird Verschraubt
– auanleitung chritt für chritt Befestigen Sie die rechte Turmwand 13A an der Rückwand 7A, indem Sie die zwei Schrau- ben HM in die entsprechenden Bohrungen der beiden Teile eindrehen, wie es das Foto zeigt. Nehmen Sie das rechte Eckteil 13B und fügen Sie dessen zwei kleine Zapfen in die beiden Bohrungen an der Turmwand 13A... - Seite 4 – auanleitung chritt für chritt Schieben Sie dazu ganz einfach mit einer spitzen Pinzette oder einem passenden Handbohrer den Scharnierstift 4M aus der MG-Aufnahme 4J heraus. An- schließend können Sie das Flieger-MG 4C von der Lafette 4H entfernen. Drehen Sie das Turmdach 2B um und legen Sie es vor die große Turmwand-Baugruppe, die Sie so ausrichten, wie es das Foto zeigt.
-
Seite 5: Das Bauergebnis
– auanleitung chritt für chritt Fixieren Sie die linke Turmwand 3A mit drei Schrauben IM am Turmdach 2B, wie abgebildet. Auch die rechte Turmwand 13A wird mit drei Schrauben IM am Turmdach 2B befestigt. DAS BAUERGEBNIS Der Turm nimmt weiter Gestalt an: Die rechte Seitenwand und das Turmdach-Vorderteil wurden montiert.
