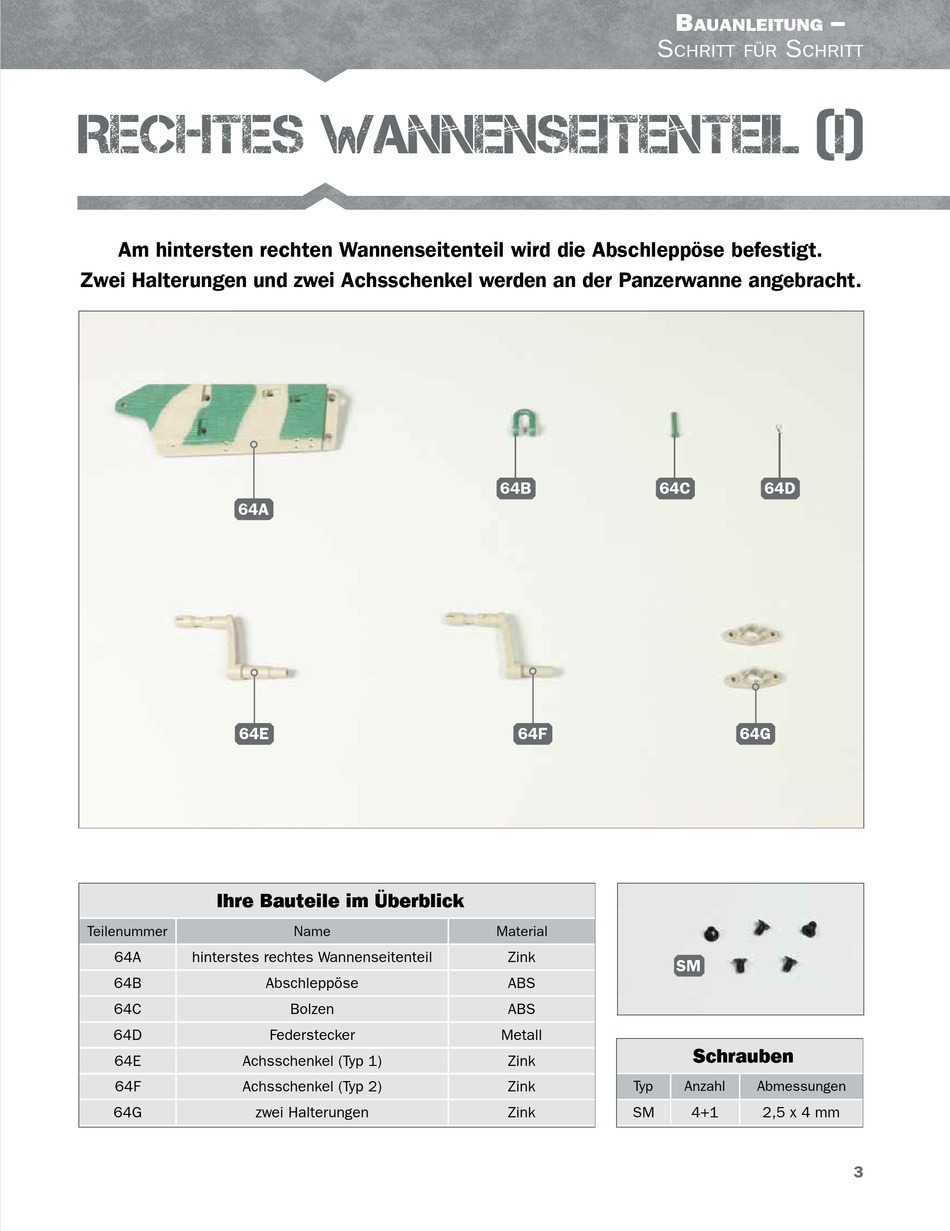

RECHTES WANNENSEITENTEIL (I)
Am hintersten rechten Wannenseitenteil wird die Abschleppöse befestigt.
Zwei Halterungen und zwei Achsschenkel werden an der Panzerwanne angebracht.
64A
64E
Ihre Bauteile im Überblick
Teilenummer
64A
hinterstes rechtes Wannenseitenteil
64B
64C
64D
64E
Achsschenkel (Typ 1)
64F
Achsschenkel (Typ 2)
64G
zwei Halterungen
Name
Abschleppöse
Bolzen
Federstecker
B
S
chritt für
64B
64C
64F
Material
Zink
ABS
ABS
Metall
Zink
Zink
Typ
Zink
SM
–
auanleitung
S
chritt
64D
64G
SM
Schrauben
Anzahl
Abmessungen
4+1
2,5 x 4 mm
3
