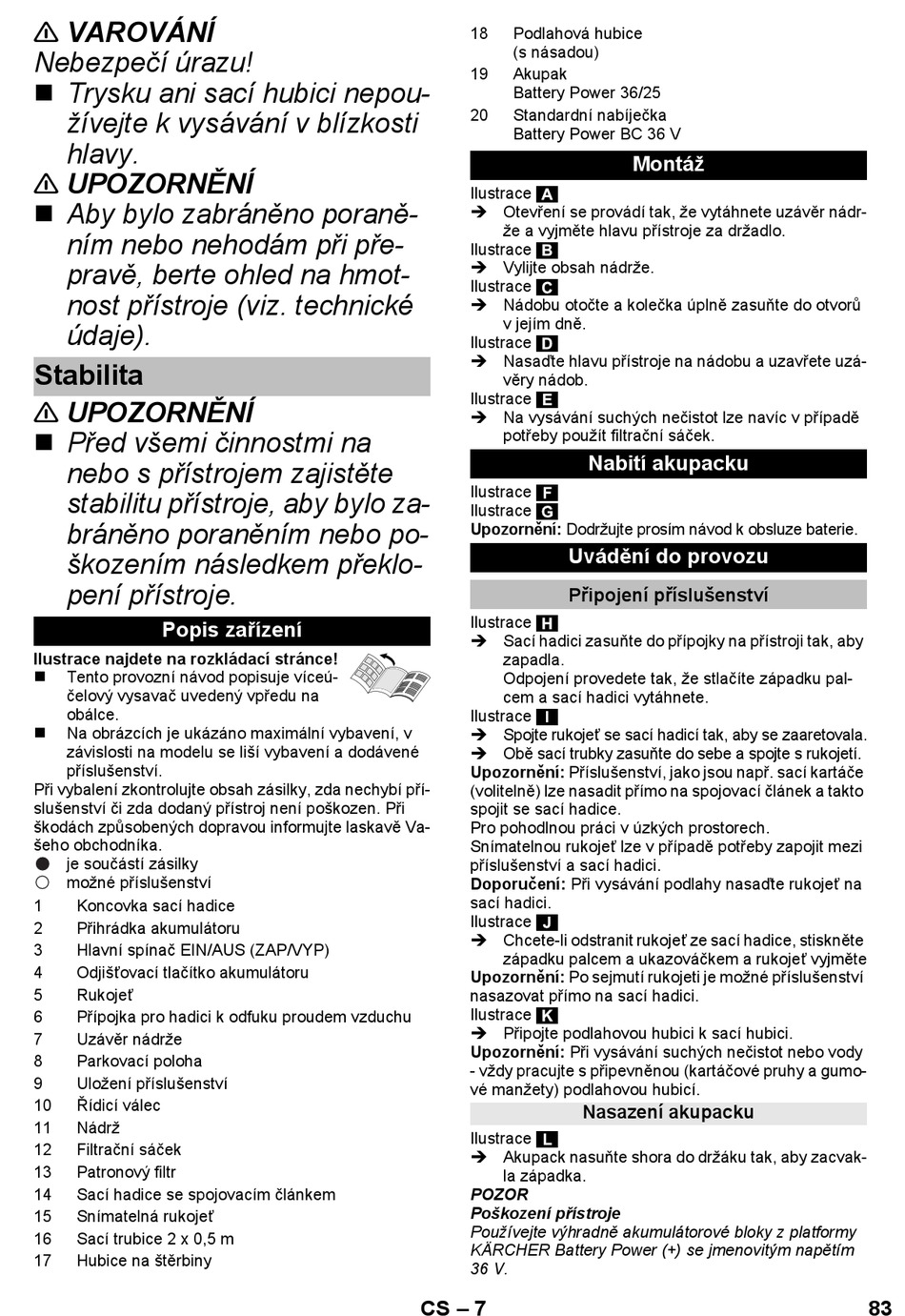

Kärcher WD 3 Battery Originalbetriebsanleitung Seite 83

VAROVÁNÍ
Nebezpečí úrazu!
 Trysku ani sací hubici nepou-
žívejte k vysávání v blízkosti
hlavy.
UPOZORNĚNÍ
 Aby bylo zabráněno poraně-
ním nebo nehodám při pře-
pravě, berte ohled na hmot-
nost přístroje (viz. technické
údaje).
Stabilita
UPOZORNĚNÍ
 Před všemi činnostmi na
nebo s přístrojem zajistěte
stabilitu přístroje, aby bylo za-
bráněno poraněním nebo po-
škozením následkem překlo-
pení přístroje.
Popis zařízení
Ilustrace najdete na rozkládací stránce!
Tento provozní návod popisuje víceú-

čelový vysavač uvedený vpředu na
obálce.
Na obrázcích je ukázáno maximální vybavení, v

závislosti na modelu se liší vybavení a dodávené
příslušenství.
Při vybalení zkontrolujte obsah zásilky, zda nechybí pří-
slušenství či zda dodaný přístroj není poškozen. Při
škodách způsobených dopravou informujte laskavě Va-
šeho obchodníka.
je součástí zásilky
možné příslušenství
1 Koncovka sací hadice
2 Přihrádka akumulátoru
3 Hlavní spínač EIN/AUS (ZAP/VYP)
4 Odjišťovací tlačítko akumulátoru
5 Rukojeť
6 Přípojka pro hadici k odfuku proudem vzduchu
7 Uzávěr nádrže
8 Parkovací poloha
9 Uložení příslušenství
10 Řídicí válec
11 Nádrž
12 Filtrační sáček
13 Patronový filtr
14 Sací hadice se spojovacím článkem
15 Snímatelná rukojeť
16 Sací trubice 2 x 0,5 m
17 Hubice na štěrbiny
18 Podlahová hubice
(s násadou)
19 Akupak
Battery Power 36/25
20 Standardní nabíječka
Battery Power BC 36 V
Ilustrace
 Otevření se provádí tak, že vytáhnete uzávěr nádr-
že a vyjměte hlavu přístroje za držadlo.
Ilustrace
 Vylijte obsah nádrže.
Ilustrace
 Nádobu otočte a kolečka úplně zasuňte do otvorů
v jejím dně.
Ilustrace
 Nasaďte hlavu přístroje na nádobu a uzavřete uzá-
věry nádob.
Ilustrace
 Na vysávání suchých nečistot lze navíc v případě
potřeby použít filtrační sáček.
Nabití akupacku
Ilustrace
Ilustrace
Upozornění: Dodržujte prosím návod k obsluze baterie.
Uvádění do provozu
Připojení příslušenství
Ilustrace
 Sací hadici zasuňte do přípojky na přístroji tak, aby
zapadla.
Odpojení provedete tak, že stlačíte západku pal-
cem a sací hadici vytáhnete.
Ilustrace
 Spojte rukojeť se sací hadicí tak, aby se zaaretovala.
 Obě sací trubky zasuňte do sebe a spojte s rukojetí.
Upozornění: Příslušenství, jako jsou např. sací kartáče
(volitelně) lze nasadit přímo na spojovací článek a takto
spojit se sací hadice.
Pro pohodlnou práci v úzkých prostorech.
Snímatelnou rukojeť lze v případě potřeby zapojit mezi
příslušenství a sací hadici.
Doporučení: Při vysávání podlahy nasaďte rukojeť na
sací hadici.
Ilustrace
 Chcete-li odstranit rukojeť ze sací hadice, stiskněte
západku palcem a ukazováčkem a rukojeť vyjměte
Upozornění: Po sejmutí rukojeti je možné příslušenství
nasazovat přímo na sací hadici.
Ilustrace
 Připojte podlahovou hubici k sací hubici.
Upozornění: Při vysávání suchých nečistot nebo vody
- vždy pracujte s připevněnou (kartáčové pruhy a gumo-
vé manžety) podlahovou hubicí.
Nasazení akupacku
Ilustrace
 Akupack nasuňte shora do držáku tak, aby zacvak-
la západka.
POZOR
Poškození přístroje
Používejte výhradně akumulátorové bloky z platformy
KÄRCHER Battery Power (+) se jmenovitým napětím
36 V.
– 7
CS
Montáž
83
