2. LoFlo-Pumpe
a) Diese Pumpe wird durch den an der Vorderseite angebrachten,
b) Zur Verwendung mit dem TJ-70/80 und PV-65 Pic-Vac-Handstab.
VORSICHT: Vergewissern Sie sich, dass nur ein Luftschlauch entweder am VAKUUM- oder am
regelbaren DRUCK-Anschluss angeschlossen ist. Wenn beide Anschlüsse gleichzeitig
belegt sind, wird die Leistung des Geräts beeinträchtigt.
Vakuum/Druck der Handeinheit
Um die Verbindung Ihres Sodr-X-Traktor-Luftschlauchs herzustellen, führen Sie
folgende Schritte durch:
1. Verbinden des Luftschlauchs mit der Handeinheit:
a) Verbinden Sie ein Ende eines 137 cm langen Luftschlauchs mit dem
Metall-Rohrstück an der Rückseite der Handeinheit.
b) Wenn Sie über ein PACE-System mit nur einer Handeinheit verfügen,
befestigen Sie den Luftschlauch am Netzkabel mithilfe der
mitgelieferten Schlauchklemmen. Verteilen Sie diese gleichmäßig
entlang des Netzkabels und beginnen Sie etwa 15 cm von der
Handeinheit entfernt.
c) Wenn Sie über ein PACE-System mit zwei oder mehr Luft-Handeinheiten verfügen, ist es
ratsam, den Luftschlauch unbefestigt zu lassen, damit Sie die Handeinheiten schnell
austauschen können.
2. Bereiten Sie einen VisiFilter folgendermaßen vor:
a) Verbinden Sie ein 25,40 mm langes, durchsichtiges PVC-Luftschlauchstück mit der
FLOW-OUT-Seite des VisiFilters, drücken und drehen Sie den Schlauch auf den
VisiFilter-Nippel auf, sodass er fest sitzt.
b) Führen Sie das gerippte Ende eines Schnellanschluss-Schlauchhalterungssteckers (P/N
1259-0087) auf das freie Ende des 2,5 cm langen Luftschlauchs, das an der FLOW-OUT-
Seite des VisiFilters befestigt ist.
c) Verbinden Sie das freie Ende des 137 cm langen Luftschlauchs mit der FLOW-IN-Seite
des VisiFilters.

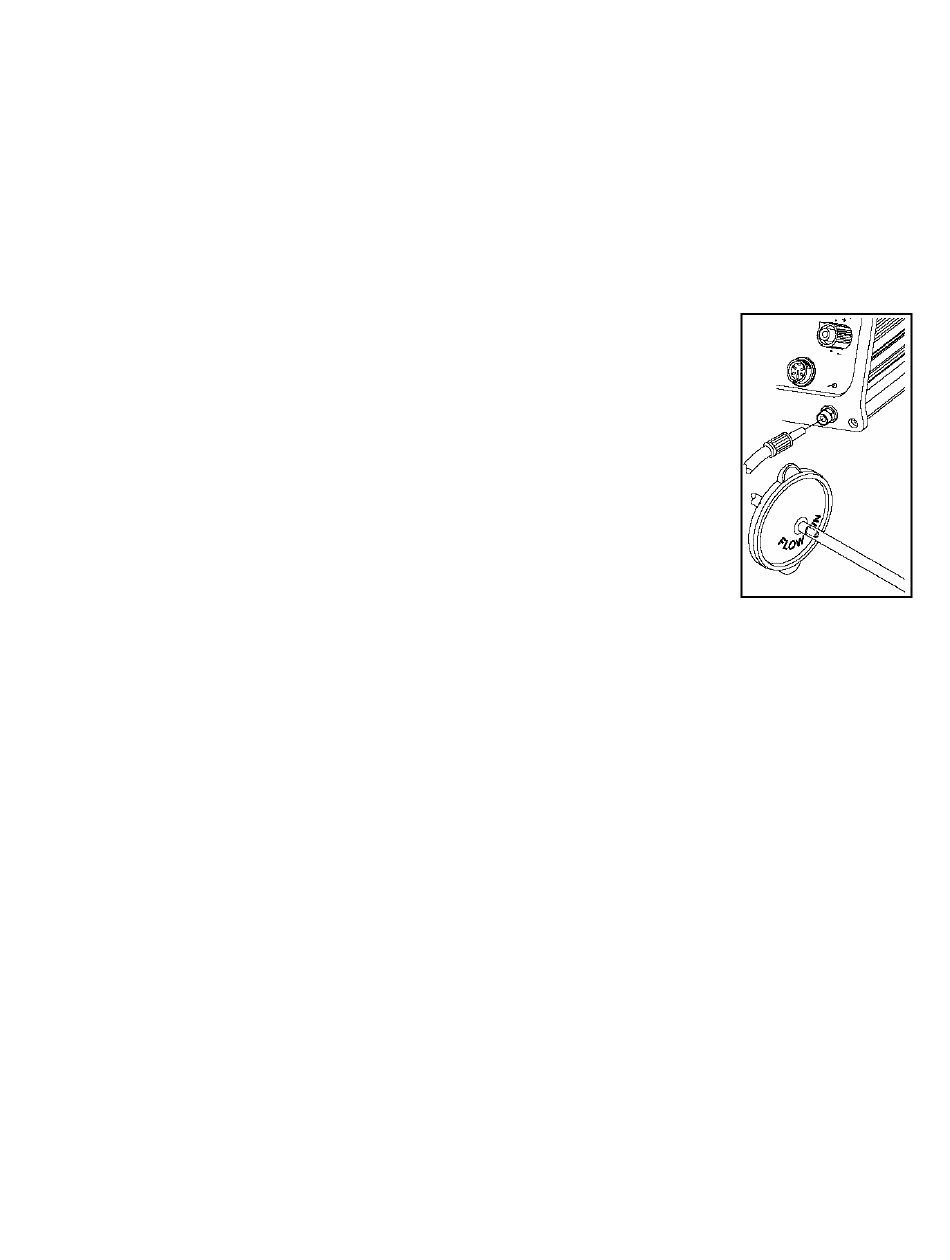

d) Führen Sie das Ende der Schnellverbindungs-Schlauchhalterung (an der FLOW-OUT-
Seite des VisiFilters) in den Vakuumanschluss des Netzgeräts.
3. Wenn Sie Luftdruck und/oder mehrere Luft-Handeinheiten verwenden, empfiehlt PACE die
Durchführung
Schlauchverbindungen benutzt werden. Jeder zusätzlichen Luft-Handeinheit liegt eine
Auswahl verschiedener Schnellverbindungs-Luftanschlüsse bei.
a) Ziehen Sie den 137 cm langen Luftschlauch aus der FLOW-IN-Seite des VisiFilters
heraus.
Schlauchhalterungssteckers (P/N 1259-0087) in das freie Ende dieses Luftschlauchs ein.
©2004 PACE Inc., Annapolis Junction, Maryland
Alle Rechte vorbehalten
beleuchteten LoFlo-Pumpenschalter aktiviert.
des
folgenden
Aufbauablaufs,
Führen
Sie
das
gerippte
bei
dem
weitere
Ende
eines
männlichen
Seite 10 von 14
Schnellanschluss-
Schnellanschluss-
