LED aus – Das Heizelement der Handeinheit wird nicht mit Strom versorgt. Dieser Zustand wird
unmittelbar nach dem Erreichen und Stabilisieren der Solltemperatur angezeigt oder wenn die
Einstellung des Temperaturreglers verringert wurde. Wenn die LED nie aufleuchtet, überprüfen
Sie die Handeinheit auf einen Defekt (siehe Abschnitt „Abhilfemaßnahmen"). Die LED leuchtet
außerdem nicht, wenn keine Handeinheit angeschlossen ist.

Einstellen des Temperaturreglers

Das System ST 125 wird im Werk auf Temperaturgenauigkeit geprüft. Ob die Kalibrierung den
Standards von PACE entspricht, kann geprüft werden. Außerdem kann eine bestimmte
Temperatureinstellung, die vom Bediener normalerweise verwendet wird, auf genau die Temperatur
justiert werden, die auf der Skala des Reglers angezeigt wird. Interne Justierungen des Netzteils sind
nicht möglich. Führen Sie folgende Schritte aus, um die Kalibrierung des Temperaturreglers zu
prüfen:
1. Setzen Sie eine Spitze mit integriertem Thermoelement in die an das System
angeschlossene Handeinheit ein. Spitzen mit Thermoelement des Typs K sind
von PACE erhältlich.
2. Schließen
Temperaturmessgerät an.

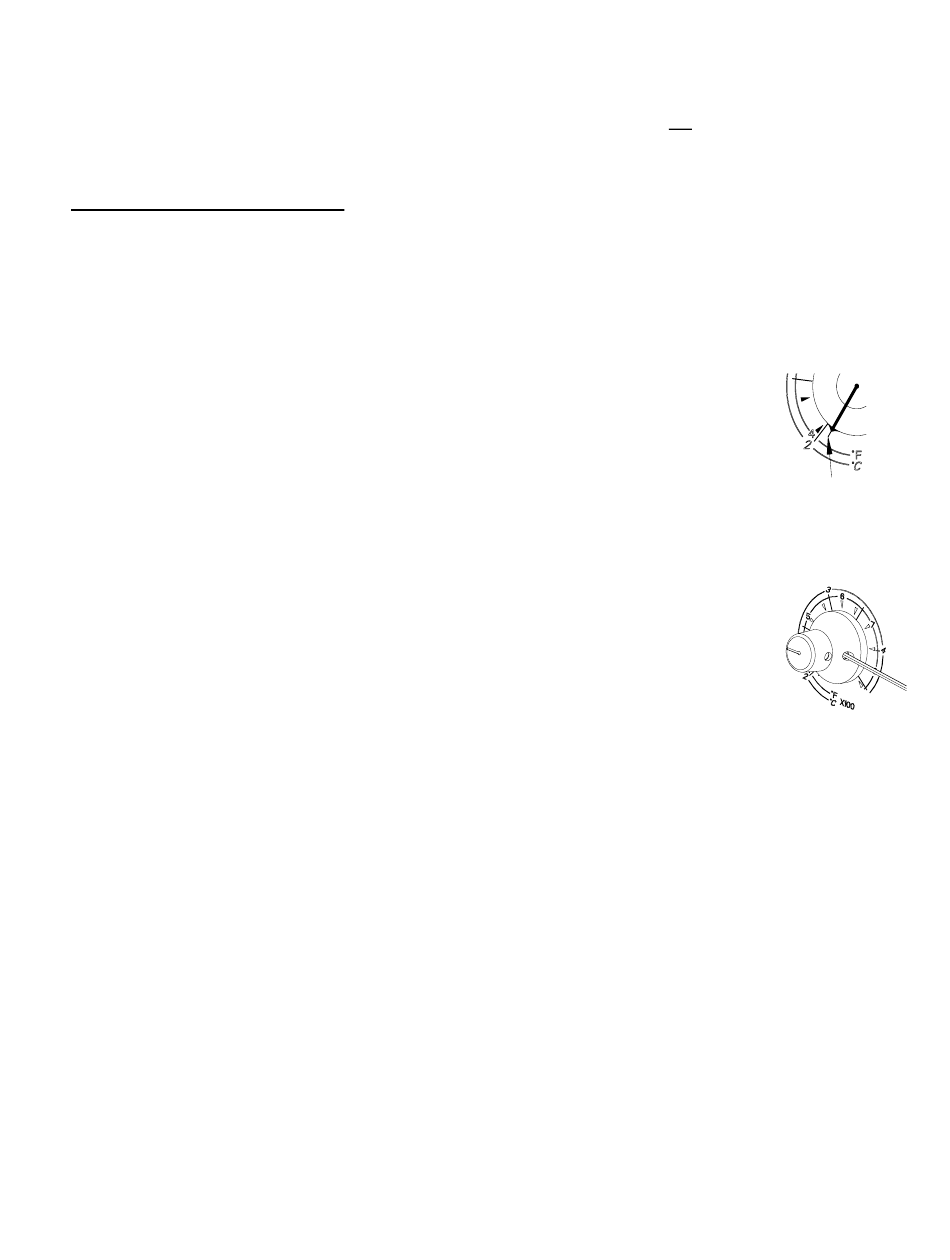

3. Bei ganz nach links gestelltem Drehknopf des Temperaturreglers steht dessen
Markierung wie abgebildet auf der Kalibriermarke. Justieren Sie den Temperaturregler
so, dass eine stabile Temperatur der Lötspitze von 300 °C (508 °F) (für PACE
Werksspezifikation) erzielt wird oder die Temperatur, mit der der Bediener
normalerweise arbeitet. Wenn die auf dem Temperaturmessgerät angezeigte
Temperatur im Bereich von ±15°C des Sollwerts liegt, führen Sie die Schritte 4
bis
6
durch,
Temperaturabweichung
gegebenenfalls gewartet werden. Prüfen Sie die Temperatur mit einer zweiten
Handeinheit.
4. Verriegeln Sie den Temperaturregler sorgfältig in dieser Stellung, indem Sie die innere
Klemmschraube festziehen (die der Vorderseite am nächsten liegt).
5. Lösen Sie die äußere Klemmschraube (die am weitesten von der Vorderseite entfernt
liegt) am Drehknopf des Temperaturreglers mit dem Temperaturverriegelungsschlüssel
(Innensechskantschlüssel), der im Lieferumfang enthalten ist. Positionieren Sie den
Drehknopf so, dass die Markierung auf den Temperaturwert zeigt, der auf dem
Temperaturmessgerät angezeigt wird. Sichern Sie den Drehknopf in dieser Position,
indem Sie die äußere Klemmschraube festziehen. Lösen Sie die innere Klemmschraube,
um den Temperaturregler freizugeben, wenn die Betriebstemperatur der Löstspitze
geändert werden soll.

Betrieb der Vakuumpumpe

Der PACE ST 125 enthält zwei verschiedene Vakuumpumpen.
1. HiFlo-Pumpe
a) Um sie zu aktivieren, drücken Sie die Handeinheiten-Aktivierungstaste.
b) Sie können ein optional erhältliches Fußpedal benutzen, um die HiFlo-Pumpe über
den TEKLINK-Anschluss an der Rückseite anzutreiben.
©2004 PACE Inc., Annapolis Junction, Maryland
Alle Rechte vorbehalten
Sie
die
Thermoelementbaugruppe
um
die
Temperaturskala
±15°C
übersteigt,
an
ein
geeignetes
zu
justieren.
Wenn
muss
die
Handeinheit
Seite 9 von 14
