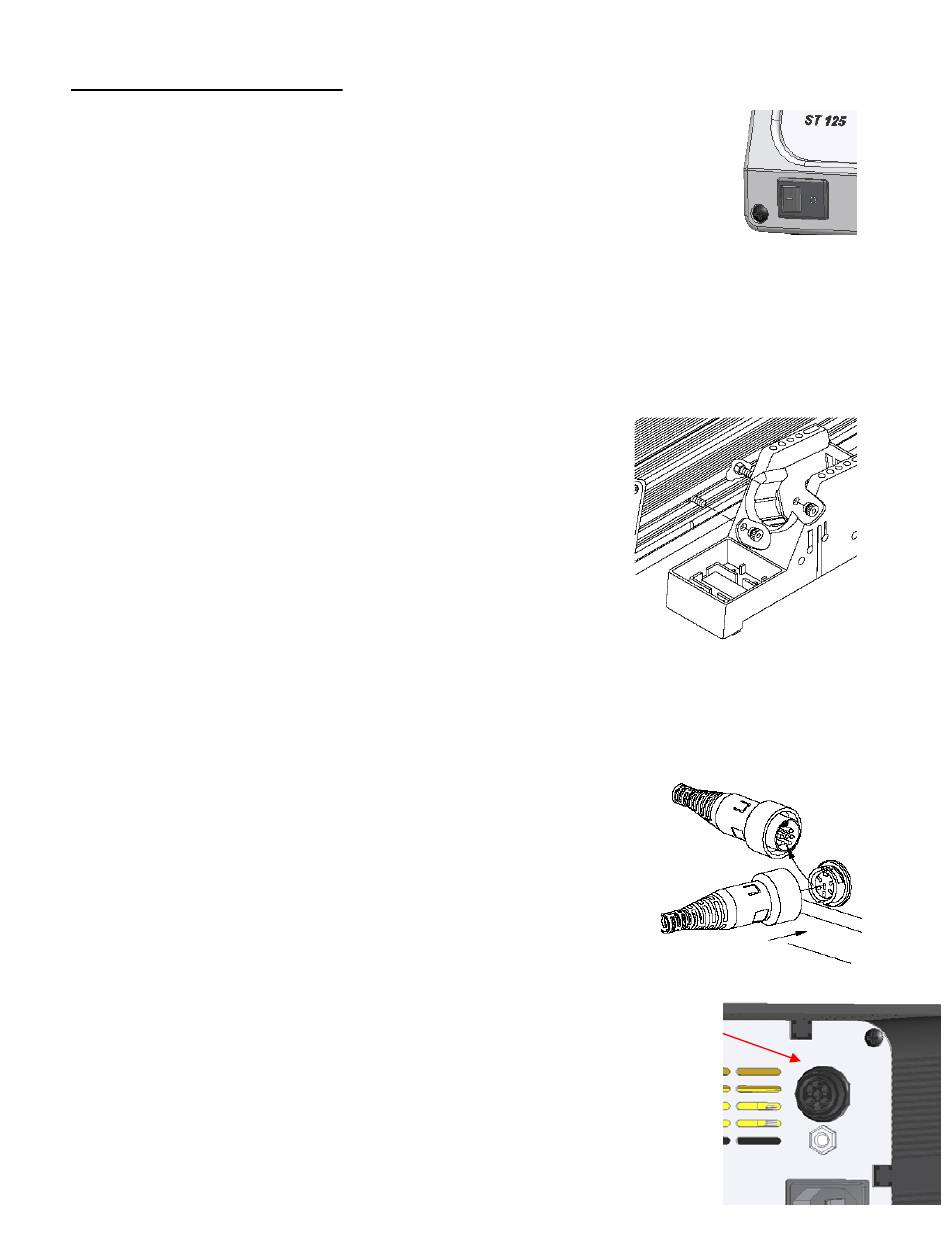

Vorbereitung zur Inbetriebnahme

Führen Sie folgende Schritte aus, um das System ST 125 betriebsbereit zu machen,
und beachten Sie jeweils die zugehörigen Abbildungen.
1. Bewahren Sie die Transportverpackung an einem geeigneten Ort auf.
Verwenden Sie die Verpackung, um Beschädigungen vorzubeugen, wenn
Sie das System versenden oder für längere Zeit lagern möchten.
2. Bringen Sie den Netzschalter in die Stellung „AUS" bzw. „0".
Lötspitzen- und Werkzeugablage
Die Lötspitzen- und Werkzeugablage kann am Netzgerät befestigt werden. Dies ist ratsam, wenn Sie
das System auf der Werkbank aufstellen. Wenn das ST 125 unter der Werkbank oder einer Ablage
angebracht werden soll, sollte die Lötspitzen- und Werkzeugablage nicht am Netzgerät befestigt
werden.
1. So befestigen Sie die Ablage am Netzgerät:
a) Stecken Sie die zwei Befestigungsschrauben (mit dem
Kopf
Befestigungsschlitze des Netzgeräts (Plastikgehäuse
abgebildet).
Rückseite des Netzgeräts.
b) Stellen Sie die Lötspitzen- und Werkzeugablage
neben das Netzgerät. Stecken Sie die Enden der
beiden Befestigungsschrauben wie abgebildet durch
die Befestigungsbohrungen der Lötspitzen- und Werkzeugablage.
c) Sichern Sie jede Befestigungsschraube mit einer Rändelmutter und ziehen Sie sie
fest.
2. Legen Sie die Handeinheit in die Lötspitzen- und Werkzeugablage.
Anschließen der Handeinheit
Verbinden Sie den Stecker der Handeinheit wie folgt mit der
Anschlussbuchse:
1. Richten Sie die Nase des Steckers mit der Nut der
Anschlussbuchse aus.
2. Stecken Sie den Stecker in die Anschlussbuchse.
3. Drehen Sie das Steckergehäuse im Uhrzeigersinn, um die Verbindung zu sichern.

TEKLINK

Die TEKLINK-Anschlussbuchse auf der Rückseite des Netzgeräts ermöglicht
Ihnen, die VAKUUM- und DRUCK-Funktionen Ihres ST 125/145 mit dem
SodrTek ST 25/45-System zu verbinden. Diese Funktion ermöglicht Ihnen,
luftkontrollierte Handeinheiten (SX-70/80, TP-65 oder TJ-70/80) von einem ST
25/45-System durch die VAKUUM- und DRUCK-Anschlüsse Ihres ST 125/145
©2004 PACE Inc., Annapolis Junction, Maryland
Alle Rechte vorbehalten
zuerst)
durch
die
Schieben
Sie
die
abgebildeten
Schrauben
zur
TEKLINK Receptacle
Seite 6 von 14
