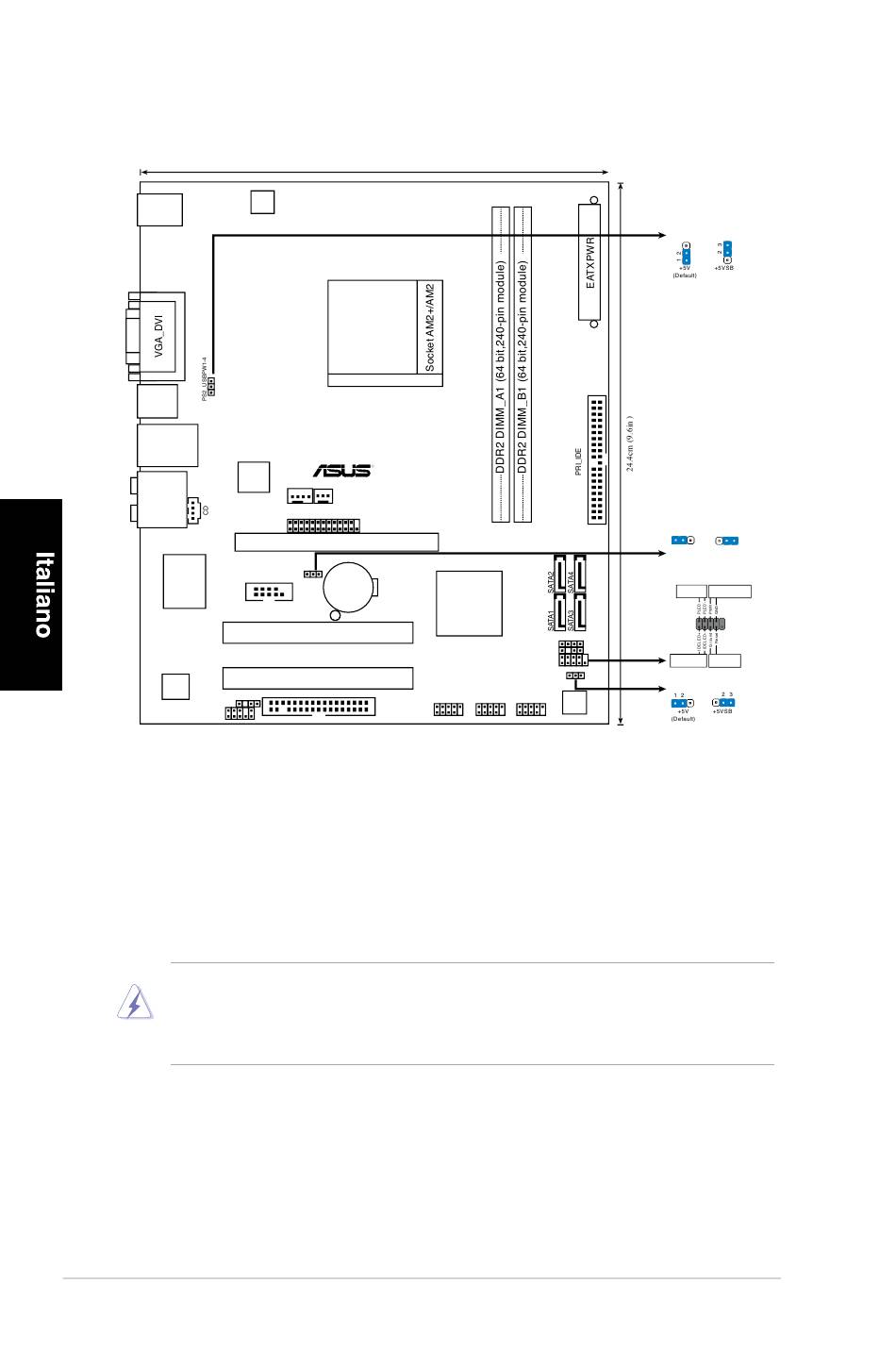

1. Diagramma disposizione scheda madre
PS/2KBMS
T : Mouse
B: Keyboard
USB34
LAN1_USB12
Atheros
AUDIO
Super I/O
COM1
VT1708B/S
SPDIF_OUT
AAFP
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2+/AM2 a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
3. Collocare la CPU sul socket in modo tale che l'angolo con il triangolo dorato
della CPU combaci con l'angolo del socket dove c'è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare
la CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
