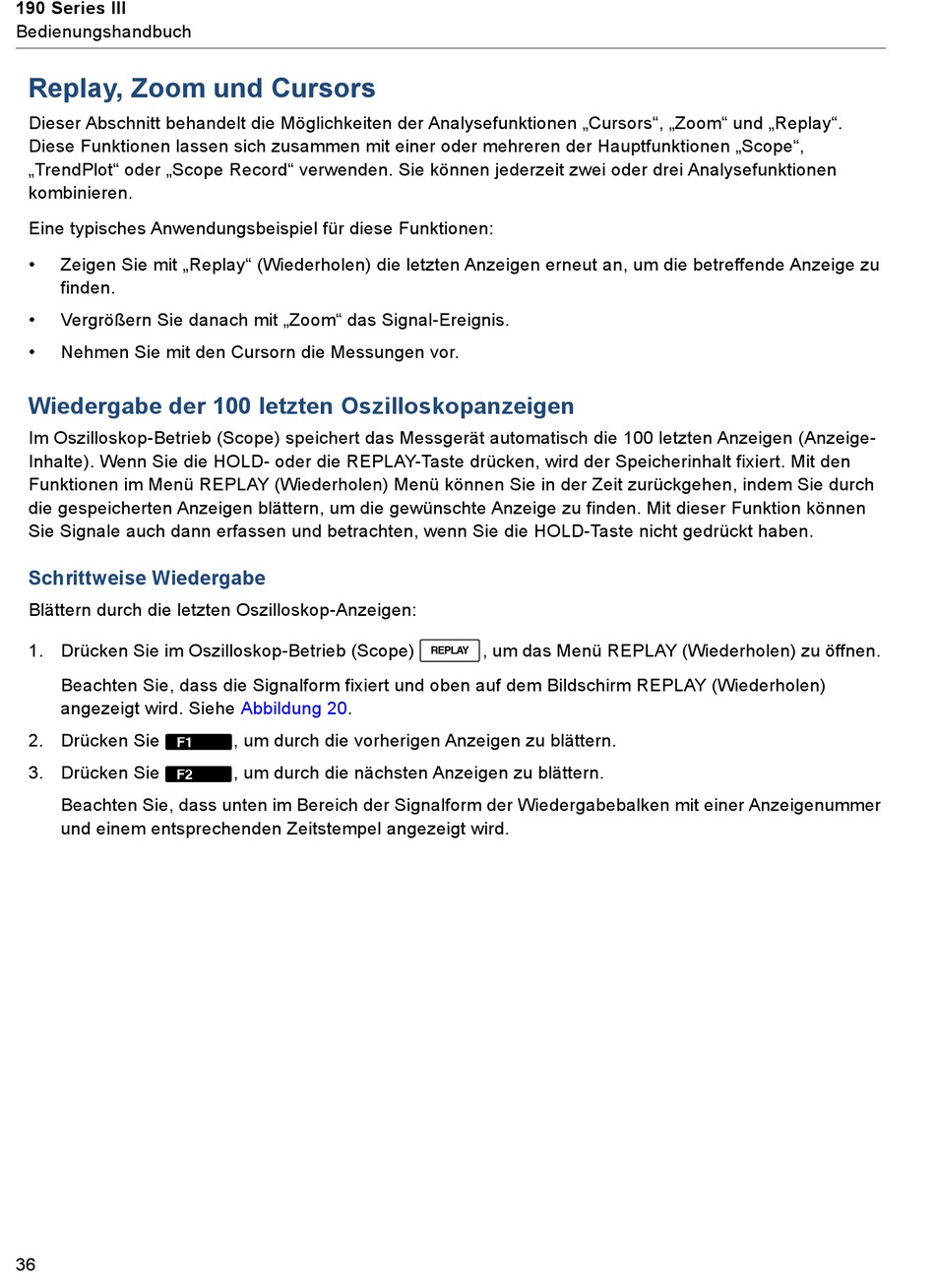

Replay, Zoom und Cursors
Dieser Abschnitt behandelt die Möglichkeiten der Analysefunktionen „Cursors", „Zoom" und „Replay".
Diese Funktionen lassen sich zusammen mit einer oder mehreren der Hauptfunktionen „Scope",
„TrendPlot" oder „Scope Record" verwenden. Sie können jederzeit zwei oder drei Analysefunktionen
kombinieren.
Eine typisches Anwendungsbeispiel für diese Funktionen:
•
Zeigen Sie mit „Replay" (Wiederholen) die letzten Anzeigen erneut an, um die betreffende Anzeige zu
finden.
•
Vergrößern Sie danach mit „Zoom" das Signal-Ereignis.
•
Nehmen Sie mit den Cursorn die Messungen vor.
Wiedergabe der 100 letzten Oszilloskopanzeigen
Im Oszilloskop-Betrieb (Scope) speichert das Messgerät automatisch die 100 letzten Anzeigen (Anzeige-
Inhalte). Wenn Sie die HOLD- oder die REPLAY-Taste drücken, wird der Speicherinhalt fixiert. Mit den
Funktionen im Menü REPLAY (Wiederholen) Menü können Sie in der Zeit zurückgehen, indem Sie durch
die gespeicherten Anzeigen blättern, um die gewünschte Anzeige zu finden. Mit dieser Funktion können
Sie Signale auch dann erfassen und betrachten, wenn Sie die HOLD-Taste nicht gedrückt haben.
Schrittweise Wiedergabe
Blättern durch die letzten Oszilloskop-Anzeigen:
1. Drücken Sie im Oszilloskop-Betrieb (Scope)
Beachten Sie, dass die Signalform fixiert und oben auf dem Bildschirm REPLAY (Wiederholen)
angezeigt wird. Siehe
2. Drücken Sie 1, um durch die vorherigen Anzeigen zu blättern.
3. Drücken Sie 2, um durch die nächsten Anzeigen zu blättern.
Beachten Sie, dass unten im Bereich der Signalform der Wiedergabebalken mit einer Anzeigenummer
und einem entsprechenden Zeitstempel angezeigt wird.
36
Abbildung
20.
R
, um das Menü REPLAY (Wiederholen) zu öffnen.
