INSTALLATION
LES POMPES UP SONT TRÈS FACILES À CONFIGURER ET À INSTALLER.
INONDÉ:
L'installation est conçue avec une pression positive à l'entrée. Il s'agit de
la meilleure installation possible quand vous avez besoin d'évacuer le
liquide à partir d'un fût ou d'une citerne, ou lorsque l'on travaille avec des
fluides visqueux. Non recommandé pour les fluides dangereux.
AUTO-AMORÇAGE:
La pompe UP est conçue pour générer le vide. Il est possible d'évacuer
tout l'air à partir d'un tuyau ou une conduite sans endommager la pompe.
La hauteur maximale d'aspiration à vide est de 6 m (19,69 ft), et jusqu'à
8 m (26,25 ft) avec le tuyau rempli. (Voir page 22 pour plus de détails).
ATTENTION: Les pompes en service avec une pression d'entrée
positive sont plus efficaces lorsque la pression d'entrée est limitée
à 0,5 bar (7 psi). Une défaillance prématurée de la membrane peut
se produire si la pression positive d'entrée est de 0,5 bar ou plus.
INONDÉ
INSTALLATION RECOMMANDÉE

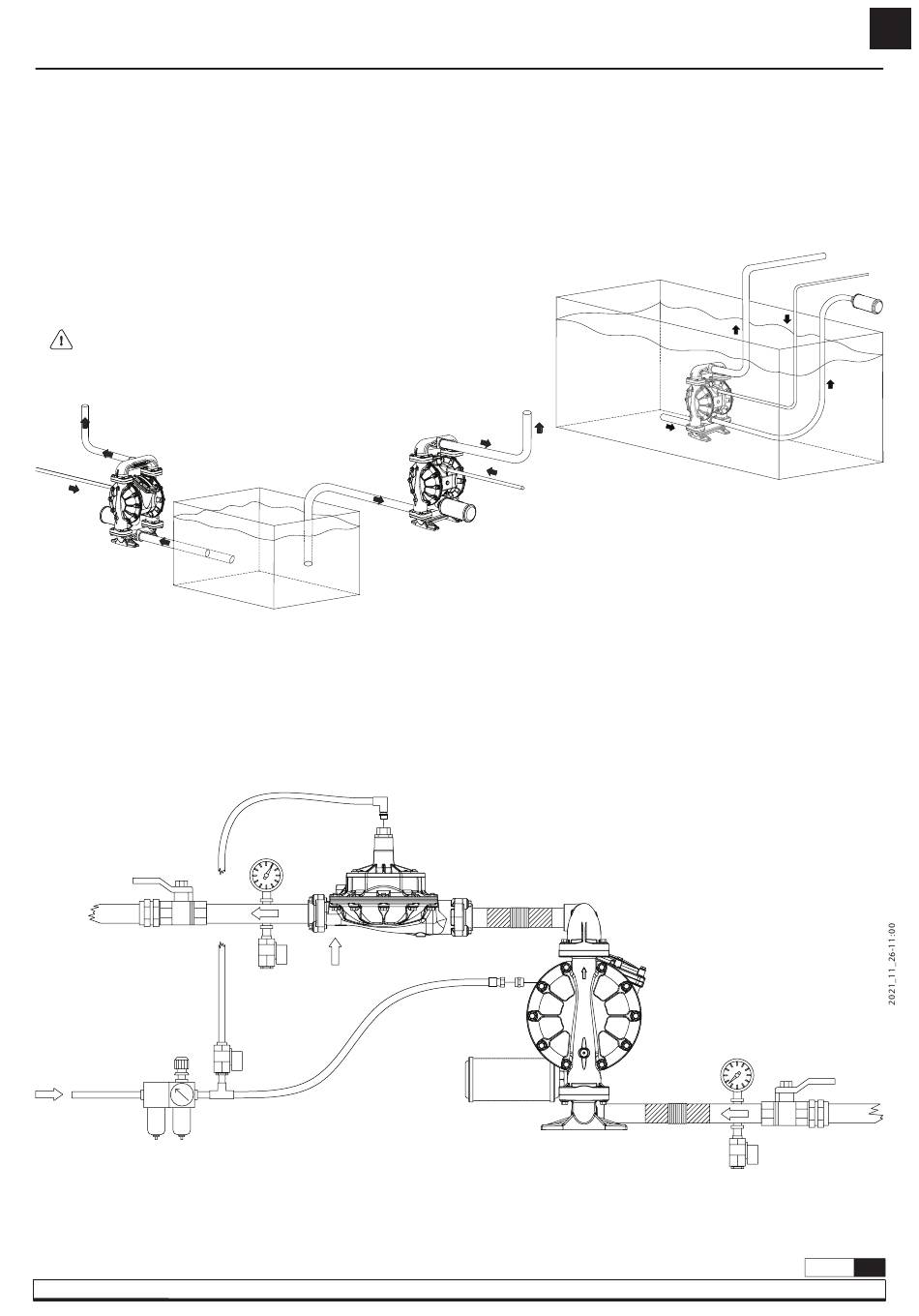

Le schéma ci-dessous montre la configuration recommandée pour l'installation d'une pompe à membrane.
Lisez les avertissements et les recommandations de la page précédente avant de commencer.
MÉTALLIQUE
Vanne de
décharge
2"
AIR
MAX. 8 BAR
Régulateur, filtre
