РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
МОМЕНТЫ ЗАТЯЖКИ, НЕОБХОДИМЫЕ ДЛЯ ПРАВИЛЬНОГО ФУНКЦИОНИРОВАНИЯ НАСОСА
Для правильной работы насоса и предотвращения аварий, которые
могут повредить оборудование, а при самом неблагоприятном
исходе - причинить вред здоровью людей, требуется периодически
проверять затяжку мембранных крышек и НАПРАВЛЯЮЩЕГО
РАСПРЕДЕЛИТЕЛЯ (ПНЕВМОДВИГАТЕЛЯ). Соответствующие
моменты затяжки указаны в следующей таблице:
ВНИМАНИЕ!: НЕ ЗАТЯГИВАТЬ КРЕПЕЖ СЛИШКОМ СИЛЬНО.
ТЕХОБСЛУЖИВАНИЕ МЕМБРАН
Перед любым вмешательством в оборудование: ОТКЛЮЧИТЬ
ПОДАЧУ ВОЗДУХА В НАСОС.
НЕ ТРЕБУЕТСЯ СНИМАТЬ НАСОС С ТРУБОПРОВОДА ДЛЯ ЖИДКОСТИ.
УЧИТЫВАТЬ ВОЗМОЖНОСТЬ
УТЕЧКИ ЖИДКОСТИ ВНУТРИ НАСОСА.

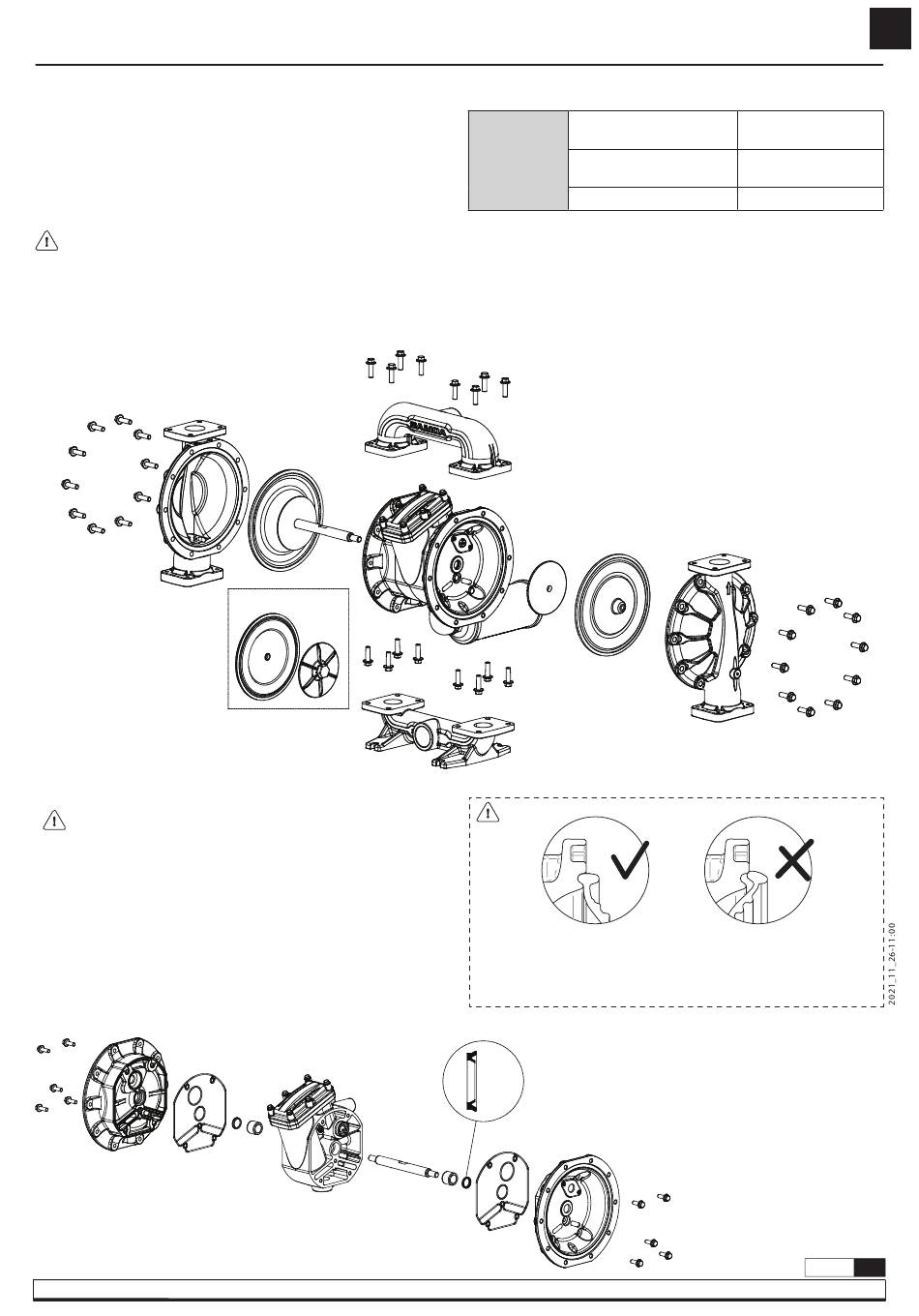

УСТАНОВКА НОВЫХ МЕМБРАН –
ПОРЯДОК СБОРКИ
ВНИМАНИЕ: Необходимо соблюдать следующий порядок
сборки, чтобы обеспечить правильную установку мембран.
В противном случае валик мембраны может быть выдавлен
из корпуса, что приведет к его повреждению и, как
следствие, к утечке жидкости или преждевременному
разрушению мембраны.
ТЕХОБСЛУЖИВАНИЕ ВАЛА, ВТУЛОК И
УПЛОТНЕНИЙ
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Диафрагма из (2 комп.)
Боковые крышки и
коллекторы
СИЛА
ЗАТЯЖКИ Пневматический
UP20 двигатель
Диафрагмы
ЗАМЕНА ДИАФРАГМЫ:
1. Закрыть аспирационные и импульсные клапаны.
2. Слить оставшуюся в насосе жидкость.
3. Отвернуть винты верхнего коллектора и поднять
коллектор. Извлечь седла клапана, уплотнения
(при их наличии) и шарики.
4. Повернуть насос, чтобы отвернуть винты входного
коллектора, и поднять этот коллектор. Извлечь седла
клапана, уплотнения (при их наличии) и шарики.
5. Отвернуть винты крышки резервуара с жидкостью
и потянуть плавным движением крышку в
направлении назад.
6. Извлечь использованную диафрагму. Для диафрагм,
состоящих из одного компонента, отвернуть
вручную; в случае с поршнем (два компонента)
воспользоваться регулировочным ключом.
7. Повторить эту же процедуру с противоположной
стороны.
ПРИМЕЧАНИЕ:
Для затяжки этих винтов необходимо использовать
откалиброванный
Таблицу силы затяжки на этой странице).
ВНИМАНИЕ!
1. Мембрана установлена
правильно перед установкой
мембранной крышки.
Продолжить выполнение процедуры для замены
диафрагмы.
1. Отвернуть винты воздушной крышки.
Сторона с
2. Удалить крышку от основного корпуса.
воздушной
камеры 3. Заменить втулку и уплотнения.
4. Выполнить уборку зоны и нанести смазку.
5.Установить все компоненты в обратном данной
процедуре порядке.
80 N·m (60 ft.lbs)
15 N·m (11 ft.lbs)
100 N·m (74 ft.lbs)
динамометрический ключ
2. Неправильно установленная
мембрана.
Возможно повреждение
мембраны при установке
крышки.
R. 11/21 855 859
RU EN
(см.
51
