G-U DTN 80 Bedienungsanleitung

G-U DTN 80 Bedienungsanleitung

Automatische eingangssysteme/drehtürsteuerung
Vorschau ausblenden Andere Handbücher für DTN 80:
V4 P1 P2 G4
V4 P3 P4 G4
V4 G4 15 14 18
V4 3 G4
V4 5 G4

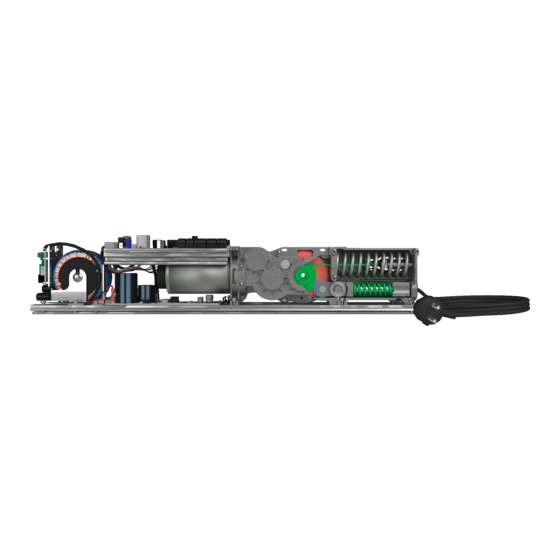

AUTOMATISCHE EINGANGSSYSTEME
DTN 80
Drehtürsteuerung
DEU
Auszug aus der elektrotechnischen Dokumentation
Anschlussklemmen und Parameterlisten ab Software V1.5
Originalbetriebsanleitung
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für G-U DTN 80

  • Seite 1 V4 P1 P2 G4 V4 P3 P4 G4 V4 G4 15 14 18 V4 3 G4 V4 5 G4 AUTOMATISCHE EINGANGSSYSTEME DTN 80 Drehtürsteuerung Auszug aus der elektrotechnischen Dokumentation Anschlussklemmen und Parameterlisten ab Software V1.5 Originalbetriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung Inhaltsverzeichnis 1. Mitgeltende Unterlagen ................3 2. Übersicht Steuerungsplatine ..............4 3. Menü zur Einstellung der Steuerung ............7 Menüstruktur ab Software VR1.5 ....................7 Hauptmenü (Ebene 1) ........................8 3.2.1 LEArN (Inbetriebnahme) ....................... 8 3.2.2...
  • Seite 3: Mitgeltende Unterlagen

    Mitgeltende Unterlagen Beachten Sie für diese Anleitung folgende Unterlagen: „ DTN 80, Elektrotechnische Dokumentation Anschlusspläne und Inbetriebnahme „ DTN 80, Drehtürantrieb, Montageanleitung „ DTN 80-F, Drehtürantrieb für Brandschutztüren, Zusatzmontageanleitung...
  • Seite 4: Übersicht Steuerungsplatine

    Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung Übersicht Steuerungsplatine Legende Name Verwendung Programmschalter POS-5 DTN 80 +24 V DC HANDBETRIEB (NO) AUSGANG (NO) AUTOMATIK (NO) OFFEN (NO) Schlüsseltaster +24 V DC Schlüsseltaster (NO) Verriegelung 2 +24 V DC (COM)
  • Seite 5 Legende Name Verwendung Sicherheitseingang +24 V DC Test (+) Sicherheitssensor Bandgegenseite / SIS "Reversierung" Sicherheitssensor Bandseite / SIO "Stopp" Ein/Ausgänge (EA) parametrierbar +24 V DC Parametrierbarer EA3 Ein-/Ausgangsspannung V4 (+24 V DC) Parametrierbarer EA4 Ein/Ausgänge (EA) parametrierbar +24 V DC Parametrierbarer EA1 Ein-/Ausgangsspannung V4 (+24 V DC) Parametrierbarer EA2...
  • Seite 6 Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung Legende Name Verwendung Versorgungsspannungen +40 V DC Netzteil +24 V DC Netzteil +12 V DC Netzteil Motor Motor - Motor + USB Parametriereingang Anschluss Funktionserde FE Anschluss Funktionserde FE Drehknopf: Drücken "Bestätigung", Drehen "+/-"...
  • Seite 7: Menü Zur Einstellung Der Steuerung

    Menü zur Einstellung der Steuerung Menüstruktur ab Software VR1.5 Hauptmenü (Ebene 1) Anzeige Beschreibung Parametergruppe LEArN Inbetriebnahme P 1, 2, 36, 37 und 38 PArA Parametermenü Aufruf Ebene 2 ChEck Lernen der Fahrkurve Quittieren des aktuellen Fehlers Error Fehlerliste Laden der Werkseinstellungen S No Software diFF...
  • Seite 8 Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung Hauptmenü (Ebene 1) 3.2.1 LEArN (Inbetriebnahme) LEArN Anzeige Beschreibung LEArN Inbetriebnahme 3.2.2 PArA (Parametermenü) PArA Anzeige Beschreibung PArA Durch Drücken des Drehknopfes S1 wird das Parametermenü (Ebene 2) aufgeru- fen. 3.2.3 ChEck (Lernen der Fahrkurve)
  • Seite 9: S No (Software)

    3.2.7 S No (Software) S No Anzeige Beschreibung siehe "Menü Software" r 1_5 Anzeige der Software Version 10 20 Anzeige des Datums der Softwareversion Cnt-0 Anzeige des Zykluszählers S-UPd Starten des Software Updates tEACH Ein- und Ausschalten des Dauerbetriebes 3.2.8 diFF (Geänderte Parameter) diFF Anzeige Beschreibung...
  • Seite 10: Parametermenü (Ebene 2)

    Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung Parametermenü (Ebene 2) 3.3.1 SP 1 (Hebelarm und Türblattbreite) Parametergruppe SP1 P-Nr Beschreibung Min. Max. Default Einstellbereich Auswahl Hebelarm 1: Gleitschiene ziehend EN3-6 2: Hebelarm drückend EN3-6 3: Gleitschiene drückend 4: Gleitschiene drückend EN4-5 5: Hebelarm drückend EN7...
  • Seite 11: Con (Setup Zweiflügelige Drehtüranlage)

    2: Standflügel Winkel, ab dem der Gangflügel dem Standflügel den Öff- [°] nungsimpuls übermittelt 0° entsprechen der Geschlossenposition Bei mechanischer SFR DTN 80: Werte auf Werkseinstellung belassen Winkel, ab dem der Standflügel dem Gangflügel den [°] Schließimpuls übermittelt 0° entsprechen der Geschlossenposition...
  • Seite 12: Lock2 (Setup Verriegelung 2)

    Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung 3.3.6 Lock2 (Setup Verriegelung 2) Parametergruppe Lock2 P-Nr Beschreibung Min. Max. Default Einstellbereich Ausführung Verriegelung 2 0: Arbeitsstrom 1: Ruhestrom Ansteuerzeit Verriegelung 2 [10ms] Immer höher einstellen als P-Nr. 32 Rückmeldung aktiviert: [10ms] Max.
  • Seite 13: Saf (Setup Sicherheitssensorik)

    3.3.7 SAF (Setup Sicherheitssensorik) Parametergruppe SAF P-Nr Beschreibung Min. Max. Default Einstellbereich Sicherheitssensorik Bandseite / SIO 0: Nein "Stopp" 1: Ja (Erforderlich bei EN16005) Sicherheitssensorik Bandgegenseite / SIS 0: Nein "Reversierung" 1: Ja (Erforderlich bei EN16005) Testbare Sicherheitssensorik 0: Nein (Erforderlich bei EN16005) 1: Ja Sicherheitssensorik Bandseite / SIO "Stopp"...
  • Seite 14: Passi (Setup Passives Schließen / Fahrmodi)

    Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung 3.3.8 PASSi (Setup passives Schließen / Fahrmodi) Parametergruppe PASSi P-Nr Beschreibung Min. Max. Default Einstellbereich Modus in den die Tür geschaltet wird, wenn 0: Passiv sie geschlossen ist. 1: Servo Einstellung gültig für : AUS, AUSGANG, AUTOMATIK 2: Zuhaltung Modus in den die Tür geschaltet wird, wenn...
  • Seite 15: Ho (Offenhaltezeit)

    3.3.9 Ho (Offenhaltezeit) Parametergruppe Ho P-Nr Beschreibung Min. Max. Default Einstellbereich Offenhaltezeit [100ms] Pausenzeit im Servobetrieb oder nach einer Blockade [100ms] Offenhaltezeit Schlüsseltaster [100ms] Sperrzeit für Öffnungsanforderungen nach Riegelschaltkon- [100ms] takt 3.3.10 IO (Menü Ein-/Ausgänge) Anzeige Beschreibung Durch Bestätigung mit dem Bedienelement S1 wird das Menü Ein-/Ausgänge (Ebene 3) aufgerufen.
  • Seite 16: Ea 1 (Setup Parametrierbarer Ein-/Ausgang 1: X12-P1)

    Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung 3.4.3 EA 1 (Setup parametrierbarer Ein-/Ausgang 1: X12-P1) Parametergruppe EA 1 [X12-P1] P-Nr Beschreibung Min. Max. Default Einstellbereich Funktionszuweisung 0: Eingang 1: Eingang mit Speicher- funktion 2: Ausgang Kontaktart 0: NO-Kontakt 1: NC-Kontakt...
  • Seite 17: Ea 3 (Setup Parametrierbarer Ein-/Ausgang 3: X11-P3)

    3.4.5 EA 3 (Setup parametrierbarer Ein-/Ausgang 3: X11-P3) Parametergruppe EA 3 [X11-P3] P-Nr Beschreibung Min. Max. Default Einstellbereich Funktionszuweisung 0: Eingang 1: Eingang mit Speicher- funktion 2: Ausgang Kontaktart 0: NO-Kontakt 1: NC-Kontakt Signalzuweisung siehe Liste "Signalzuweisung" Verzögerungszeit Signal wird verzögert angenommen/ausgegeben 3.4.6 EA 4 (Setup parametrierbarer Ein-/Ausgang 4: X11-P4) Parametergruppe EA 4 [X11-P4] P-Nr...
  • Seite 18: 3.4.7 Signalzuweisung Eingangsfunktion

    Auszug aus der elektrotechnische Dokumentation DTN 80 Drehtürsteuerung 3.4.7 Signalzuweisung Eingangsfunktion Eingangsfunktionen Beschreibung Ansteuerung Verriegelung 1 Ansteuerung Verriegelung 2 Ansteuerung Verriegelung 1 und 2 Impulsgeber innen Impulsgeber außen Schlüsseltaster Riegelschaltkontakt Sicherheitssensorik Bandseite / SIO "Stopp" Sicherheitssensorik Bandgegenseite / SIS "Reversierung"...
  • Seite 19: 3.4.8 Signalzuweisung Ausgangsfunktion

    3.4.8 Signalzuweisung Ausgangsfunktion Ausgangsfunktionen Beschreibung Meldung: Fehler liegt an Meldung: Kein Fehler liegt an Status: Verriegelung 1 wird angesteuert Status: Verriegelung 2 wird angesteuert Status: Verriegelung 1 und 2 werden angesteuert Meldung: Tür geschlossen Meldung: Tür schließt Meldung: Tür offen Meldung: Tür öffnet Meldung: Tür in Bewegung Status: Sicherheitssensorik Bandseite / SIO "Stopp"...
  • Seite 20 Tel. +43 (0) 662 664830 +41 (0) 34 445 62-49 E-Mail info@gu-automatic.de + 49 (0) 5244 9075-585 +43 (0) 662 664830 401 E-Mail info@g-u.ch E-Mail service@gu-automatic.de E-Mail service@g-u.at *14 ct/Min aus dem dt .Festnetz, Mobilfunk max. 42 ct/Min. www.g-u.com www.gu-automatic.de...
