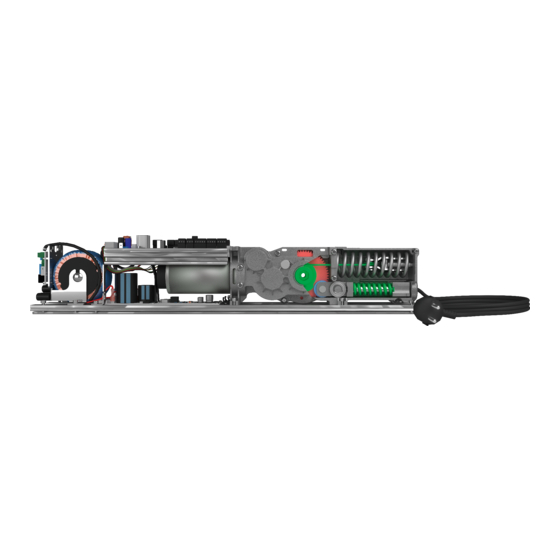

  • Seite 1 D D IN 18650 AUTOMATISCHE EINGANGSSYSTEME DTN 80 Drehtürantrieb Montageanleitung Originalbetriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Montageanleitung DTN 80 Drehtürantrieb Inhaltsverzeichnis 1. Allgemeine Sicherheitshinweise und Definitionen .........4 Erklärung der Symbole........................4 Hinweise ............................4 Feuerschutzabschluss ........................4 2. Montagevorbereitung ................5 Spezielle Sicherheitshinweise ...................... 5 Mitgeltende Unterlagen ........................ 5 Allgemeine Montagevorschriften ....................5 Elektrische Anschlüsse ........................6 Spezielle Montagevorschriften ....................7...
  • Seite 3 8. Montage Haubenzwischenstück ............36 9. Montage Schließfolgeregler SFR DTN 80 ..........38 Mögliche Versionen ........................38 Montageschritte ........................... 39 Spezieller Hinweis Montage SFR, ziehende Antriebe ............40 10. Demontage Hebeladapter ..............41 11. Richtlinien ....................42 12. Einbauerklärung ..................43...

  • Seite 4: Allgemeine Sicherheitshinweise Und Definitionen

    Montageanleitung DTN 80 Drehtürantrieb Allgemeine Sicherheitshinweise und Definitionen Erklärung der Symbole Diese Warnhinweise werden durch besondere Zeichen hervorgehoben: VORSICHT: Verletzungsgefahr! Dieses Zeichen weist Sie auf eine Gefahr hin, die eine Gefährdung für Personen darstellen kann. ACHTUNG: Dieses Zeichen weist Sie auf eine Handlung hin, die eine allgemeine Gefahr oder auch einen Materialschaden an der Tür oder den Bedienelementen verursachen kann.

  • Seite 5: Montagevorbereitung

    Montage, Inbetriebnahme, Wartung und Service dürfen nur von Fachkräften durchgeführt werden, die hierzu von GU Automatic autorisiert worden sind. Mitgeltende Unterlagen „ DTN 80, Elektrotechnische Dokumentation, Anschlusspläne und Inbetriebnahme „ DTN 80-F, Drehtürantrieb für Brandschutztüren , Zusatzmontageanleitung. Allgemeine Montagevorschriften Beachten Sie die gültigen Normen und nationalen Richtlinien.

  • Seite 6: Elektrische Anschlüsse

    Montageanleitung DTN 80 Drehtürantrieb Elektrische Anschlüsse Für die Montage der Anlage muss bauseits eine Schutzkontaktsteckdose vorhanden sein. Ist keine Schutzkontaktsteckdose vorhanden, ist ein allpolig-trennender Hauptschalter vorzusehen. Der Anschluss ist von einer Elektrofachkraft nach VDE 0100 auszuführen. Die Anlage muss für den Zeitraum der Arbeiten vom Stromnetz getrennt werden.

  • Seite 7: Spezielle Montagevorschriften

    Achten Sie darauf, dass die Türen als Feststellanlagen geplant und ausgeführt worden sind. „ Alle Komponenten (E-Öffner, Schlösser,...) müssen zumindest vorgerichtet sein. „ Montieren Sie den DTN 80 nur mit dem Set "Brandschutzerweiterung DTN 80". „ Bringen Sie bei zweiflügeligen Türen zusätzlich die Schließfolgereglung "SFR DTN 80" an. „...

  • Seite 8: Bestimmungsgemäßer Gebrauch

    Montageanleitung DTN 80 Drehtürantrieb Bestimmungsgemäßer Gebrauch Der Drehtürantrieb dient zum automatischen Öffnen und Schließen von Innen- und Außentüren in den von GU Automatic vorgegebenen Einsatzgrenzen. Der Antrieb ist für die Kopfmontage an ein- und zweiflügeligen Türen zugelassen. Eine Türblattmontage ist unzulässig.

  • Seite 9: Technische Daten

    Technische Daten ATO Flachstecksicherung Netzspannung 230 V AC Sekundäre Absicherung 10 A / 80 V Versorgungsspannung für Nennfrequenz 50 Hz 24 V DC externe Geräte Gesamtstromaufnahme max. 2,5 A Leistungsaufnahme max. 80 W für externe Geräte (max 1 A/Gerät) Netzabsicherung 16 A Öffnungswinkel bis zu 130° (siehe Kapitel 4) Öffnungsgeschwindigkeit einstellbar Offenhaltezeit 0 bis 99s Schließgeschwindigkeit einstellbar...

  • Seite 10: Erklärung Der Begriffe Und Abkürzungen

    Montageanleitung DTN 80 Drehtürantrieb 2.10 Erklärung der Begriffe und Abkürzungen Baugruppe OKFF Oberkante Fertigfußboden Verpackungseinheit lichte Durchgangsbreite Höhe lichte Durchgangshöhe Gangflügel pull Kopfmontage Bandseite Standflügel push Kopfmontage Bandgegenseite Vorgehensweise bei einflügeligen Schraube lösen/anziehen Anlagen Vorgehensweise bei zweiflügeligen Schraube eindrehen/rausdrehen Anlagen Aktionspfeil Montage für Drehtürantrieb DIN links...

  • Seite 11: Empfohlene Befestigungsmittel

    Empfohlene Befestigungsmittel Standardbefestigung Alternativbefestigung Befestigung Voraussetzung Befestigung Voraussetzung Materialdicke: Metallrahmen Einnietmutter M5 u. Materialdicke für Ein- Gewindeschneiden M5 u. Aluminium min. 5mm (Aluminium, Stahl) Zylinderschraube DIN 912 M5 x 20 nietmutter zugelassen Zylinderschraube DIN 912 M5 x 20 Stahl min. 4mm Würth Rahmendübel W-UR 6 x 60 tragfähiges Mauerwerk Würth Rahmendübel W-UR 8 x 100...

  • Seite 12: Gestängevarianten

    Montageanleitung DTN 80 Drehtürantrieb Gestängevarianten Gestängevariante Sturztiefe Öffnungswinkel Gleitschiene ziehend EN 3-6 +10 bis 0 mm 115° pull EN 3 0 bis -10 mm 130° Gleitschiene drückend push EN 4-5 0 bis -10 mm 130° 0 bis -65 mm 110°...

  • Seite 13: Montagemaße

    Montagemaße Basisschiene Vorzugsbefestigung Haube möglicher Kabelaustritt Achse Türband Unterkante Basisschiene Unterkante Haube Können die empfohlenen Befestigungspunkte nicht ausgewählt werden, ist ein vertikaler Mindestabstand von 16 mm zwischen den Bohrpositionen einzuhalten!

  • Seite 14: Gestänge

    Montageanleitung DTN 80 Drehtürantrieb Gestänge 5.2.1 Gleitschiene ziehend EN 3-6 Oberkante Türflügel Achse Türband Verlängerung Hebelzapfen 25 mm Achsverlängerung Maß Y 0 mm 33 mm 30 mm 63 mm 60 mm 93 mm 90 mm 123 mm Y + 25 min. 700 max. 10 08.2021 | Designed in Germany...

  • Seite 15: Gleitschiene Drückend En 3

    5.2.2 Gleitschiene drückend EN 3 Unterkante Sturz Achse Türband Achsverlängerung Maß Y 0 mm 31 mm 30 mm 61 mm 60 mm 91 mm 90 mm 121 mm min. 730 max. 10...

  • Seite 16: Gleitschiene Drückend En 4-5

    Montageanleitung DTN 80 Drehtürantrieb 5.2.3 Gleitschiene drückend EN 4-5 Unterkante Sturz Achse Türband Achsverlängerung Maß Y 0 mm 31 mm 30 mm 61 mm 60 mm 91 mm 90 mm 121 mm min. 900 max. 10 08.2021 | Designed in Germany...

  • Seite 17: Scherenarm Drückend En 3-6

    5.2.4 Scherenarm drückend EN 3-6 Unterkante Sturz Achse Türband Achsverlängerung Maß Y Sturztiefe Maß X 0 mm 33 mm 0–65 mm 361 mm 30 mm 63 mm 66–185 mm 396 mm 60 mm 93 mm 186–300 mm 426 mm 90 mm 123 mm max. 300 min. 700...

  • Seite 18: Scherenarm Drückend En 7

    Montageanleitung DTN 80 Drehtürantrieb 5.2.5 Scherenarm drückend EN 7 Unterkante Sturz Achse Türband Achsverlängerung Maß Y Sturztiefe Maß X 0 mm 33 mm 0–115 mm 376 mm 30 mm 63 mm 116–235 mm 391 mm 60 mm 93 mm 236–300 mm 401 mm 90 mm 123 mm max. 300 min. 700 08.2021 | Designed in Germany...

  • Seite 19: Einstellung Federspannung

    Einstellung Federspannung Beispiel Empfehlung Einstellung Türschließergröße: "T2" − −...

  • Seite 20: Montage Antriebseinheit

    Montageanleitung DTN 80 Drehtürantrieb Montage Antriebseinheit Vorbereitende Arbeiten 2× 08.2021 | Designed in Germany...
  • Seite 21 2× 2×...
  • Seite 22 Montageanleitung DTN 80 Drehtürantrieb 08.2021 | Designed in Germany...

  • Seite 23: Basisschiene Und Komponenten

    Basisschiene und Komponenten pull EN 3-6 push EN 3-5...
  • Seite 24 Montageanleitung DTN 80 Drehtürantrieb 6× 08.2021 | Designed in Germany...
  • Seite 25 2× 8× 16.1 pull EN 3-6...
  • Seite 26 Montageanleitung DTN 80 Drehtürantrieb 16.2 push EN 3-5 push EN 3-7 2× 2× 2× 08.2021 | Designed in Germany...
  • Seite 27 Klick...

  • Seite 28: Gestänge

    Montageanleitung DTN 80 Drehtürantrieb Gestänge 7.3.1 Scherenarm 08.2021 | Designed in Germany...
  • Seite 29 3 5  N m EN 7 EN 6 2× 2× 2×...
  • Seite 30 Montageanleitung DTN 80 Drehtürantrieb 08.2021 | Designed in Germany...

  • Seite 31: Gleitschiene

    7.3.2 Gleitschiene pull EN 3-6 push EN 3-5...
  • Seite 32 Montageanleitung DTN 80 Drehtürantrieb pull EN 3-6 push EN 3 EN 4-5 2× 3 5  N m 08.2021 | Designed in Germany...

  • Seite 34: Endkappen Und Leitungen

    Montageanleitung DTN 80 Drehtürantrieb Endkappen und Leitungen 1...2 3...4 08.2021 | Designed in Germany...
  • Seite 35 2× Klick...

  • Seite 36: Montage Haubenzwischenstück

    Montageanleitung DTN 80 Drehtürantrieb Montage Haubenzwischenstück Beachten Sie den nötigen Freiraum, wenn die Montage der Schließfolgeregelung von oben erfolgen muss. Gegebenenfalls montieren Sie die Komponenten bevor Sie den Antrieb einbauen. Achsmaß − 1354 Ø6 4× 08.2021 | Designed in Germany...
  • Seite 37 4× 2×...

  • Seite 38: Montage Schließfolgeregler Sfr Dtn 80

    Montageanleitung DTN 80 Drehtürantrieb Montage Schließfolgeregler SFR DTN 80 Montage SFR von oben. EN 1158:2003 + A1:2006 Beachten Sie dabei den Freiraum. Montage SFR von unten. 0432-CPR-00506-01 Mögliche Versionen Antrieb drückend Standflügel Gangflügel Antrieb drückend Gangflügel Standflügel Antrieb ziehend Standflügel Gangflügel...

  • Seite 39: Montageschritte

    Montageschritte min. 15° Gangflügel Standflügel 2...4 Gangflügel Standflügel 6...10...

  • Seite 40: Spezieller Hinweis Montage Sfr, Ziehende Antriebe

    Montageanleitung DTN 80 Drehtürantrieb 2× 2× 2× Spezieller Hinweis Montage SFR, ziehende Antriebe X Befestigen Sie bei der Montage einer Schließfolgeregelung für einen ziehenden Antrieb den Sicherungsstift des Antriebes nicht in dem dafür vorgesehen Sicherungsstifthalter. Der Sicherungsstift kann mit Klebeband auf der Oberseite des Antriebs befestigt werden.

  • Seite 41: Demontage Hebeladapter

    10. Demontage Hebeladapter Zur Demontage des Hebeladapters ist der Artikel A-8016100 vorgesehen. Dieser ist seperat erhältlich.

  • Seite 42: Richtlinien

    Montageanleitung DTN 80 Drehtürantrieb 11. Richtlinien Das beschriebene Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein: 2006/42/EG Maschinenrichtlinie Richtlinie des Europäischen Parlaments und des Rates vom 17. Mai 2006 über Maschinen und zur Änderung der Richtlinie 95/16/EG (Neufassung). 2014/35/EU Niederspannungsrichtlinie Richtlinie des Europäischen Parlaments und des Rates vom 26.

  • Seite 43: Einbauerklärung

    Produktbezeichnung ein/zwei-flügeliger automatischer Drehflügeltürantrieb Tel. + Fax + info@gu-automatic.de Fabrikat GU Automatic www.gu-automatic.de www.g-u.com Baureihe DTN 80 Baujahr ab 2020 die Anforderungen der Richtlinie 2006/42/EG, Anhang I, Teil 1 Maschinen erfüllt. Die technischen Unterlagen sind nach Richtlinie 2006/42/EG Anhang VII Maschinen erstellt worden.
  • Seite 44 Tel. +43 (0) 662 664830 +41 (0) 34 445 62-49 E-Mail info@gu-automatic.de + 49 (0) 5244 9075-585 +43 (0) 662 664830 401 E-Mail info@g-u.ch E-Mail service@gu-automatic.de E-Mail service@g-u.at *14 ct/Min aus dem dt .Festnetz, Mobilfunk max. 42 ct/Min. www.g-u.com www.gu-automatic.de...
