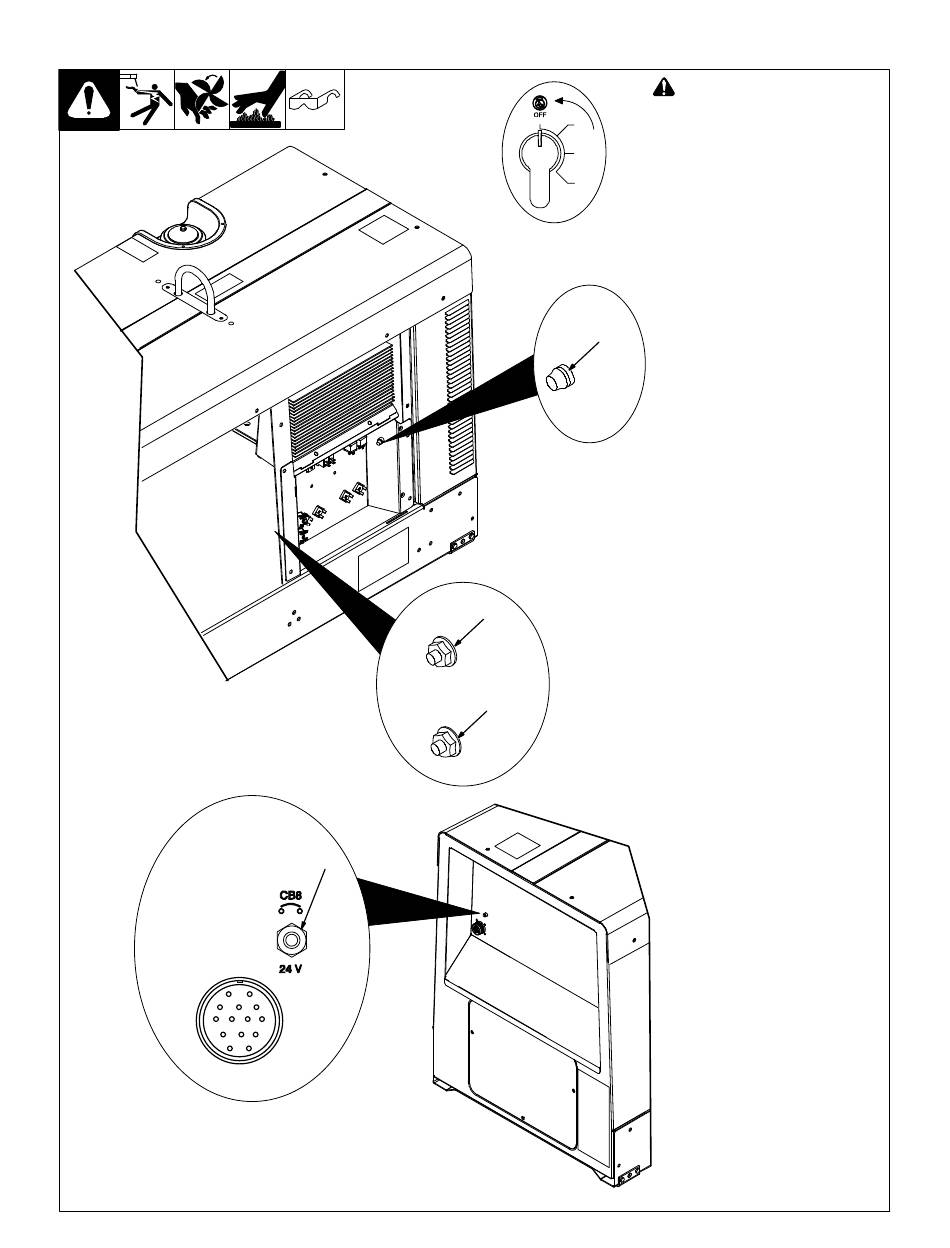

7-8. Überlastschutz
OM-244 620 Seite 42
3
4
5
!
Motor ausschalten.
.
Wenn ein Sicherungsautomat, ein
Geräteschutzschalter oder eine
Schmelzsicherung öffnet, ist dies
gewöhnlich ein Zeichen dafür,
dass ein ernsteres Problem
vorliegt. Wenden Sie sich an eine
autorisierte Servicewerkstatt.
1
Sicherung F1
F1
schützt
die
Erregerwicklung
des Ständers vor Überlast. Öffnet F1,
so ergibt sich eine niedrige Schweiß-
und Generatorleistung, oder diese
hört vollständig auf.
2
Sicherungsautomat CB1
1
(nicht dargestellt)
3
Zusätzlicher Sicherungsautomat
CB2
4
Geräteschutzschalter CB3
5
Geräteschutzschalter CB8
CB1 schützt den Stromkreis der
Motorbatterie. Öffnet CB1, so kurbelt
der Motor nicht mehr. Ist die Störung
beseitigt, stellt sich CB1 automatisch
zurück.
CB2 schützt den Motor-Kabelbaum.
Öffnet CB2, so kurbelt der Motor nicht
mehr.
CB3 schützt einen Teil der Leitungen
des Schweißsteuersatzes. Öffnet CB3,
so wird kein Schweißstrom oder
Generatorstrom mehr abgegeben.
CB8 schützt den 24 Volt AC Ausgang
an den Fernregelungsstecker RC14.
Öffnet CB8, so wird kein 24 Volt
Ausgang mehr an RC14 abgegeben.
Knopf
zum
Rückstellen
Geräteschutzschalters drücken.
des
Ref. 803 562 / 803 566
