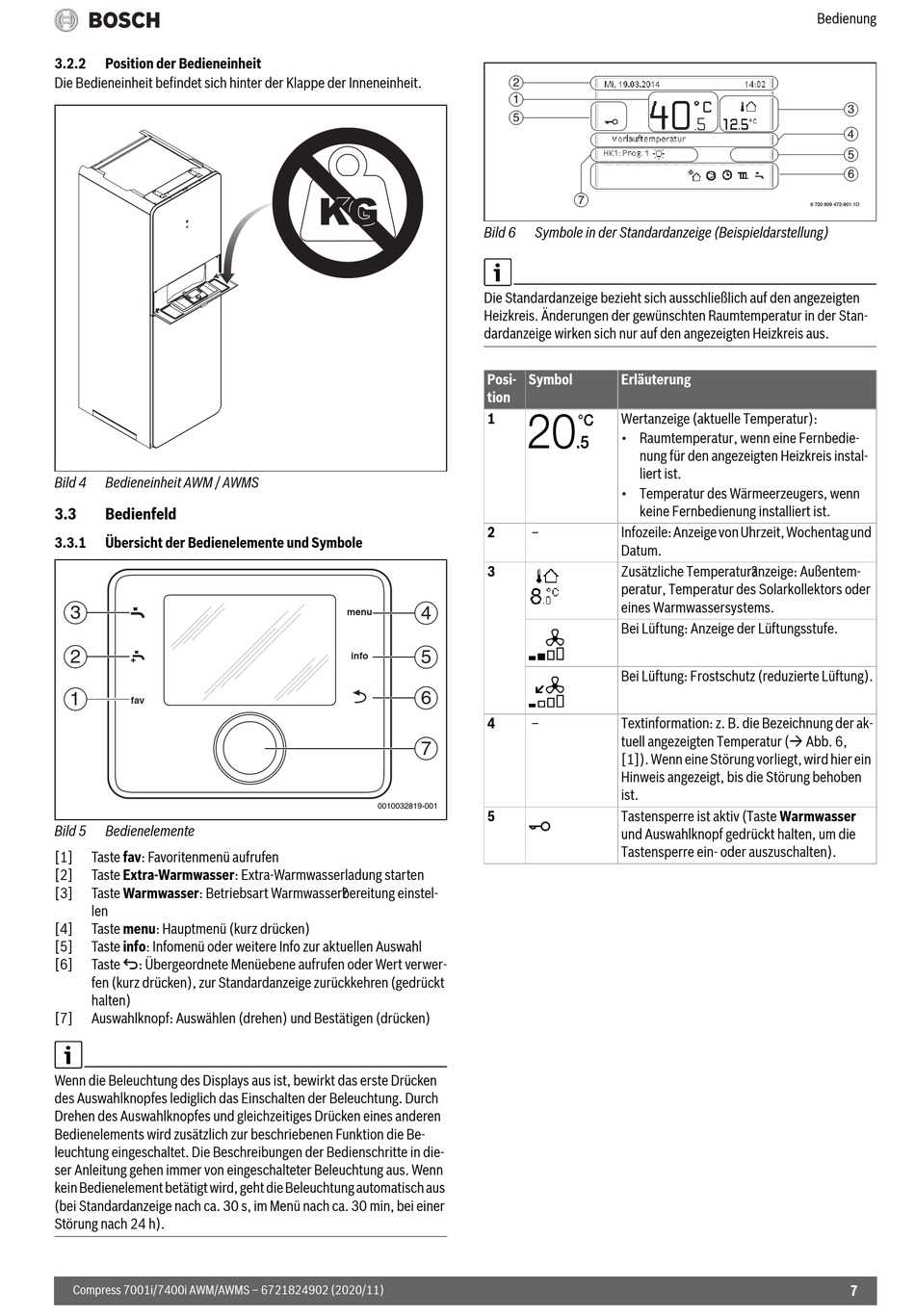

3.2.2
Position der Bedieneinheit
Die Bedieneinheit befindet sich hinter der Klappe der Inneneinheit.
Bild 4
Bedieneinheit AWM / AWMS
3.3
Bedienfeld
3.3.1
Übersicht der Bedienelemente und Symbole
3
2
1
fav
Bild 5
Bedienelemente
[1]
Taste fav: Favoritenmenü aufrufen
[2]
Taste Extra-Warmwasser: Extra-Warmwasserladung starten
[3]
Taste Warmwasser: Betriebsart Warmwasser? b ereitung einstel-
len
[4]
Taste menu: Hauptmenü (kurz drücken)
[5]
Taste info: Infomenü oder weitere Info zur aktuellen Auswahl
[6]
Taste d: Übergeordnete Menüebene aufrufen oder Wert verwer-
fen (kurz drücken), zur Standardanzeige zurückkehren (gedrückt
halten)
[7]
Auswahlknopf: Auswählen (drehen) und Bestätigen (drücken)
Wenn die Beleuchtung des Displays aus ist, bewirkt das erste Drücken
des Auswahlknopfes lediglich das Einschalten der Beleuchtung. Durch
Drehen des Auswahlknopfes und gleichzeitiges Drücken eines anderen
Bedienelements wird zusätzlich zur beschriebenen Funktion die Be-
leuchtung eingeschaltet. Die Beschreibungen der Bedienschritte in die-
ser Anleitung gehen immer von eingeschalteter Beleuchtung aus. Wenn
kein Bedienelement betätigt wird, geht die Beleuchtung automatisch aus
(bei Standardanzeige nach ca. 30 s, im Menü nach ca. 30 min, bei einer
Störung nach 24 h).
Compress 7001i/7400i AWM/AWMS – 6721824902 (2020/11)
2
1
5
Bild 6
Die Standardanzeige bezieht sich ausschließlich auf den angezeigten
Heizkreis. Änderungen der gewünschten Raumtemperatur in der Stan-
dardanzeige wirken sich nur auf den angezeigten Heizkreis aus.
Posi-
tion
1
2
3
4
menu
5
info
6
4
7
0010032819-001
5
7
Symbole in der Standardanzeige (Beispieldarstellung)
Symbol
Erläuterung
Wertanzeige (aktuelle Temperatur):
• Raumtemperatur, wenn eine Fernbedie-
nung für den angezeigten Heizkreis instal-
liert ist.
• Temperatur des Wärmeerzeugers, wenn
keine Fernbedienung installiert ist.
–
Infozeile: Anzeige von Uhrzeit, Wochentag und
Datum.
Zusätzliche Temperatur? a nzeige: Außentem-
peratur, Temperatur des Solarkollektors oder
eines Warmwassersystems.
Bei Lüftung: Anzeige der Lüftungsstufe.
Bei Lüftung: Frostschutz (reduzierte Lüftung).
–
Textinformation: z. B. die Bezeichnung der ak-
tuell angezeigten Temperatur ( Abb. 6,
[1]). Wenn eine Störung vorliegt, wird hier ein
Hinweis angezeigt, bis die Störung behoben
ist.
Tastensperre ist aktiv (Taste Warmwasser
und Auswahlknopf gedrückt halten, um die
Tastensperre ein- oder auszuschalten).
Bedienung
3
4
5
6
6 720 809 472-901.1O
7
