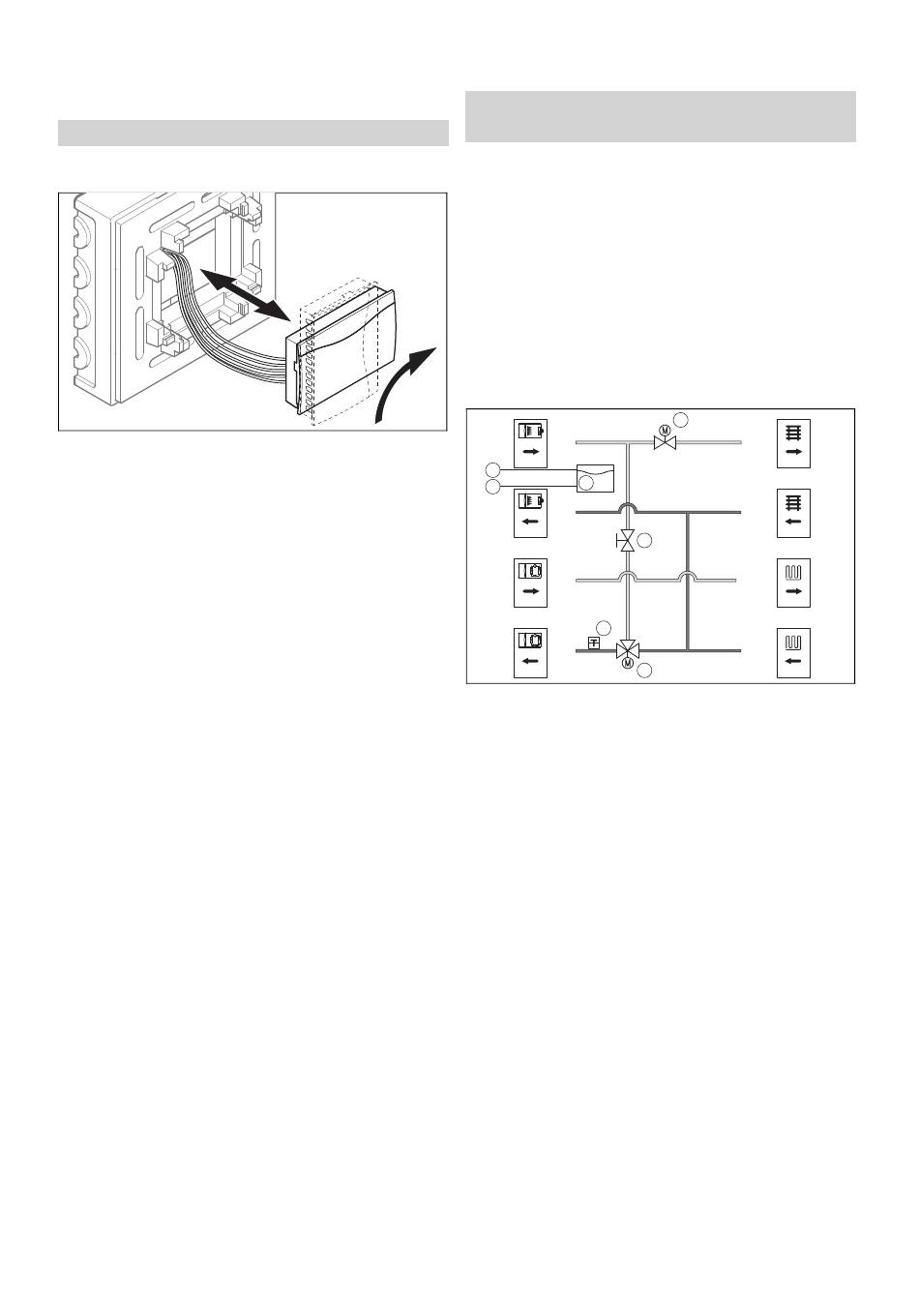

4.5 Mischermodul richtig
positionieren
Bedingungen: Montagelage Produkt: vertikal
▶
Entfernen Sie die Frontverkleidung.
1. Nehmen Sie das Mischermodul VR 61
aus der Halterung.
2. Drehen Sie das Mischermodul VR 61
in die richtige Position.
– Drehung Mischermodul: 90°
– Ausrichtung Mischermodul: horizon-
tal/Kabelführung weist nach unten
3. Setzen Sie das Mischermodul VR 61 in
die Halterung.
4. Führen Sie die Kabel nach hinten.
5. Befestigen Sie die Frontverkleidung.
– Ausrichtung Ventilationsöffnungen:
vertikal
5 Hydraulische Installation
5.1 Hydraulische
Voraussetzungen beachten
1. Verwenden Sie Rohre mit geeignetem
Innendurchmesser.
– Innendurchmesser: ≥ 19 mm
2. Beachten Sie die Druckverluste am
Verteiler der Fußbodenheizung im Hin-
blick auf die Leitungslänge.
Druckverlust: ≥ 100 mbar
▶ Sorgen Sie dafür, dass die Leitungs-
länge aller Verbindungsleitungen
angepasst wird.
0020148308_05 2-Zonen-Kit Installations- und Wartungsanleitung

Hydraulische Installation 5

– Leitungslänge: ≤ 20 m
Bedingungen: Parallelbetrieb: 3-kW-Hybridsys-
tem mit 2-Zonen-Kit
▶ Informieren Sie sich, ob es aufgrund
von Leistungsunterschieden zwischen
dem Gas-Heizgerät und der Wärme-
pumpe zu Betriebsproblemen kommt.
– Problematik: Heizleistung des Gas-
Heizgeräts ist deutlich höher als die
Wärmeabnahme der Fußboden-
heizung.

5.2 Anschlussschema

1
f
d
g
3
5
c
7
a 3-Wege-Mischer
mit Motor
b Zonenventil mit
Motor
c Temperaturfühler
(Anlegefühler)
d Mischermodul
VR 61
e Absperrventil mit
Durchflussmesser
f eBUS-Anschluss
g 230-V-Netz-
anschluss
1 Heizungsvorlauf
Gas-Heizgerät
2 Heizungsvorlauf
Hochtemperatur-
Heizkreis (Zone
1)
b
2
4
e
6
8
a
3 Heizungsrücklauf
Gas-Heizgerät
4 Heizungsrücklauf
Hochtemperatur-
Heizkreis (Zone
1)
5 Heizungsvorlauf
Wärmepumpe
6 Heizungsvorlauf
Niedertemperatur-
Heizkreis (Zone
2)
7 Heizungsrücklauf
Wärmepumpe
8 Heizungsrücklauf
Niedertemperatur-
Heizkreis (Zone
2)
