CAUTION

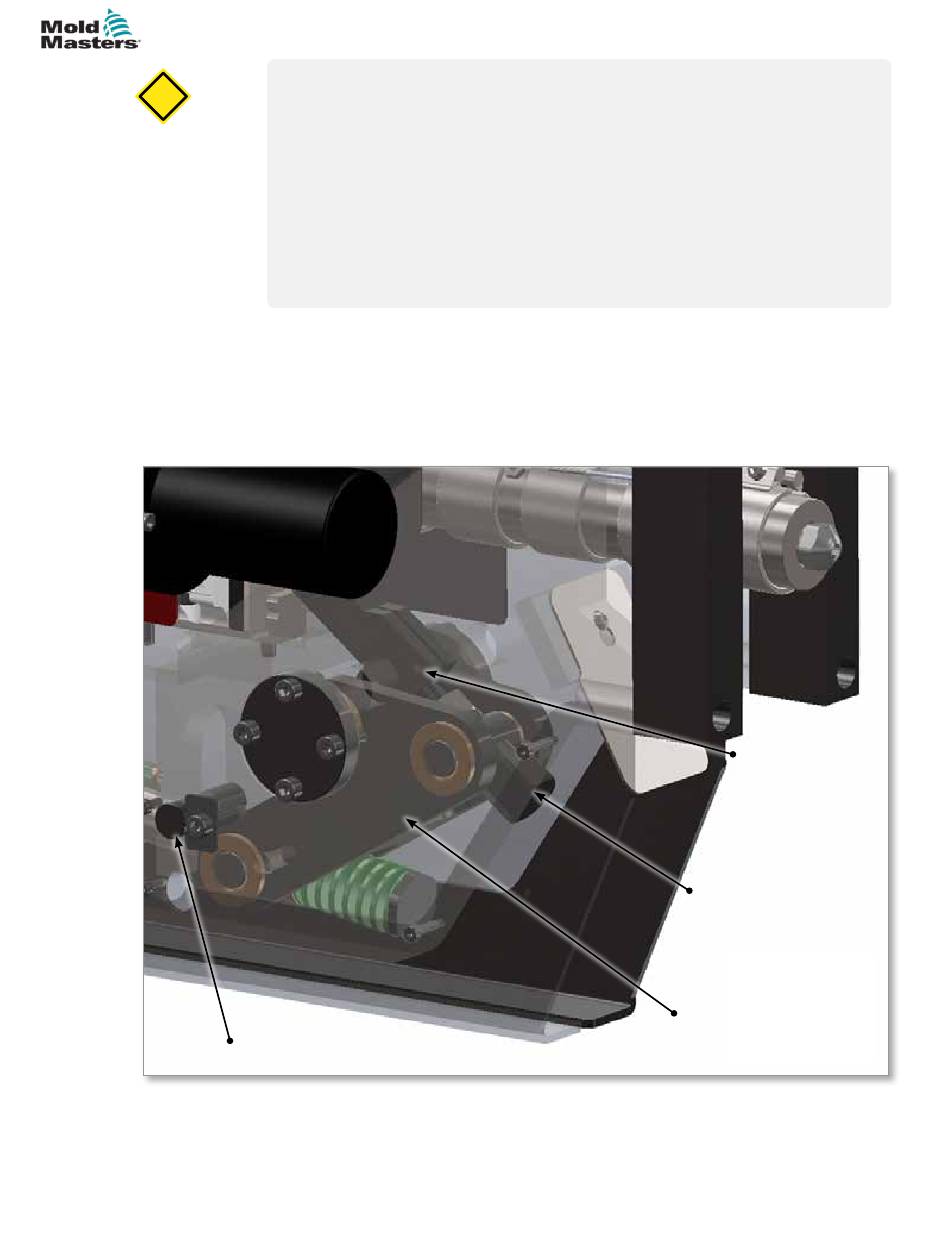

Abbildung 9-2 Teile für die Einstellung des Überstands. EM1 abgebildet, andere Modelle sind ähnlich.
E-Multi-Benutzerhandbuch
VORSICHT
Dieses Verfahren gilt nur für E-Multi-Einheiten mit Gelenkstangen-
Schlitteneinstellung wie in Abbildung 9-2 gezeigt.
Der Düsenüberstand muss korrekt eingestellt sein, damit die Düse mit
der nötigen Kraft an der Gussform anliegt. Eine inkorrekt eingestellte
Düse kann zu Undichtigkeiten oder zum Ausfall von Bauteilen im
Schlittengestänge führen.
Bei einigen Installationen werden Abstandshalter verwendet, um einen
korrekten Düsenüberstand zu erreichen. Bei solchen Systemen ist es ohne
diese Blöcke nicht möglich, den korrekten Überstand einzustellen.
Es ist auch erforderlich, die Tiefe des Verteilereinlasses (manchmal auch
Angussbuchse oder Rückwand genannt) zu überprüfen, um sicherzustellen,
dass sie innerhalb der zulässigen Grenzen für die E-Multi-Einspritzeinheit
liegt. Der Bereich des Düsenüberstands variiert je nach Modell und Optionen.
Der korrekte Überstandsbereich ist in der Einbauzeichnung und/oder der
allgemeinen Baugruppenzeichnung angegeben.
4
WARTUNG
© 2021 Mold-Masters (2007) Limited. Alle Rechte vorbehalten.
1
2
1. Klemmschraube
2. Einstellschraube
3 3. Gabelkopf
4. Anschlagstift vorn
9-14
