E-MULTI-STÄNDER
Installation der Gussform – Fortsetzung
6. Bringen Sie den Säulenkupplungsstift (Kompaktständer) oder die Spannplat-
ten (Hochleistungsständer) an. Ziehen Sie die Schrauben der Spannplatte
gemäß den Angaben in Tabelle 9-2 auf Seite 9-1 an.
7. Senken Sie den Kran langsam ab, bis die E-Multi-Einspritzeinheit nur noch
vom Ständer getragen wird. Entfernen Sie sie jedoch nicht vom Kran.
8. Verstellen Sie die drei Nivellierrollen so, dass der Ständer angehoben wird,
bis die Mittellinie der E-Multi-Einspritzeinheit an der Mittellinie der Gussform
ausgerichtet ist.
9. Bewegen Sie über die horizontale Verstellung des Ständers die E-Multi-Ad-
apterplatte nach vorn, bis sie die Gussform berührt.
10. Befestigen Sie die Adapterplatte an der Gussform. Ziehen Sie die Schrauben
der Adapterplatte mit dem vorgegebenen Drehmoment an. Siehe „Schrau-
bendrehmomente" auf Seite 9-1. Durch das Anziehen dieser Schrauben
werden E-Multi-Einspritzeinheit und Ständer leicht bewegt, sodass Düse und
Gussformeinlass ordnungsgemäß ausgerichtet werden.
11. Fahren Sie den Ständer so weit wie möglich an die Spritzgießmaschine heran.
Dadurch wird ein größtmöglicher Abstand gewährleistet, wenn die Einspritzein-
heit mit der Horizontalverstellung von der Gussform wegbewegt wird.
12. Überprüfen Sie, ob die Stützen der drei Nivellierrollen vollständigen Kontakt
zum Boden haben. Heben Sie eine Nivellierrolle an, bis kein Kontakt mehr
zum Boden besteht. Senken Sie diese Stütze dann langsam ab, bis sie den
Boden berührt (handfest). Ziehen Sie mit einem Schlüssel um eine weitere
Vierteldrehung an, aber nicht zu fest. Wiederholen Sie den Vorgang für die
anderen Nivellierrollen.
1
2
1. Nivellierplattenjustierung (zur Feinjustierung)
2. Säulenverbindungsbereich (Haupthöhenjustierung)
3. Justierung der Nivellierrollen (zur Höhenfeinjustierung)
4. Gesamthöhenbereich

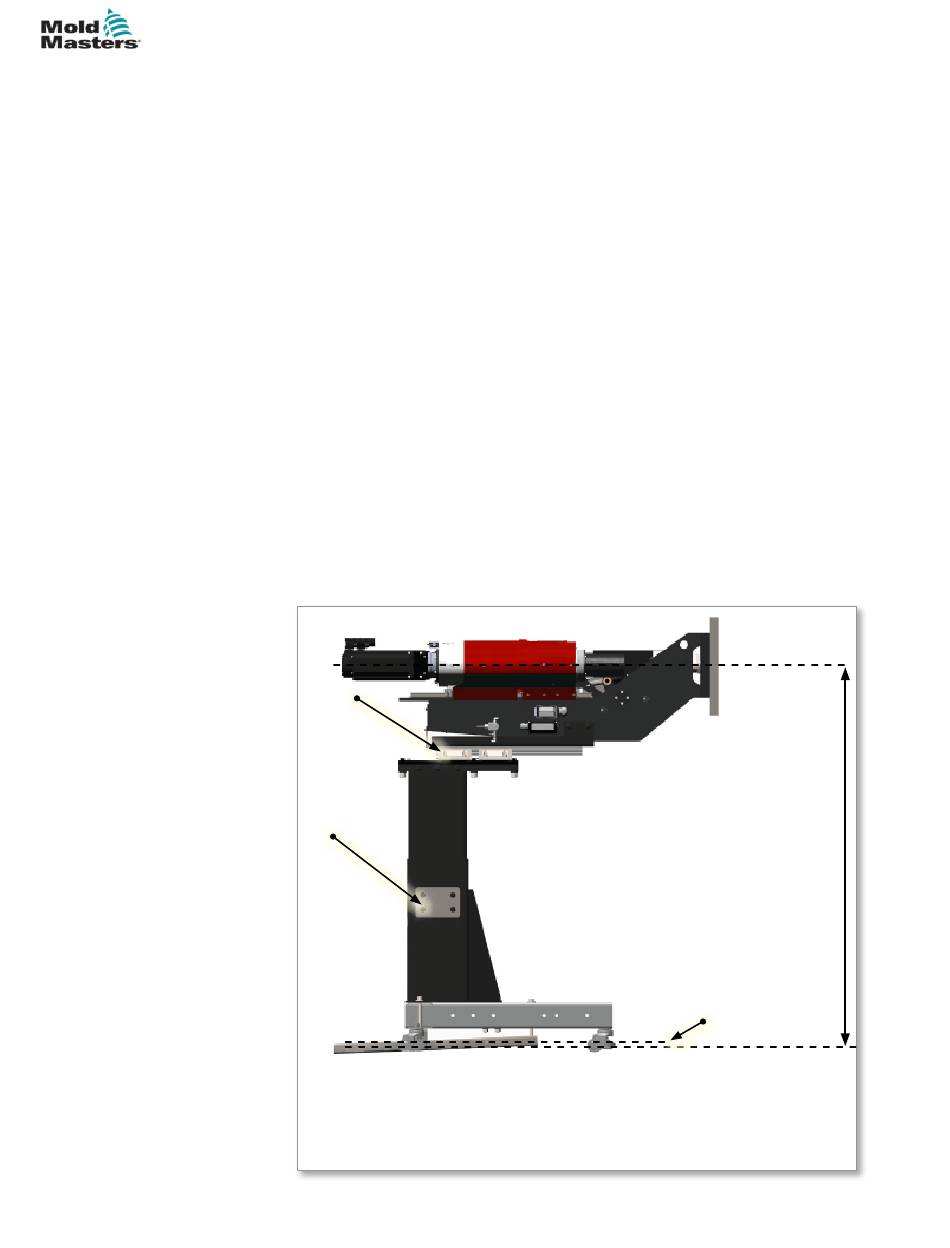

Abbildung 14-11 Anbringen des Ständers der E-Multi-Einspritzeinheit an der Gussform
