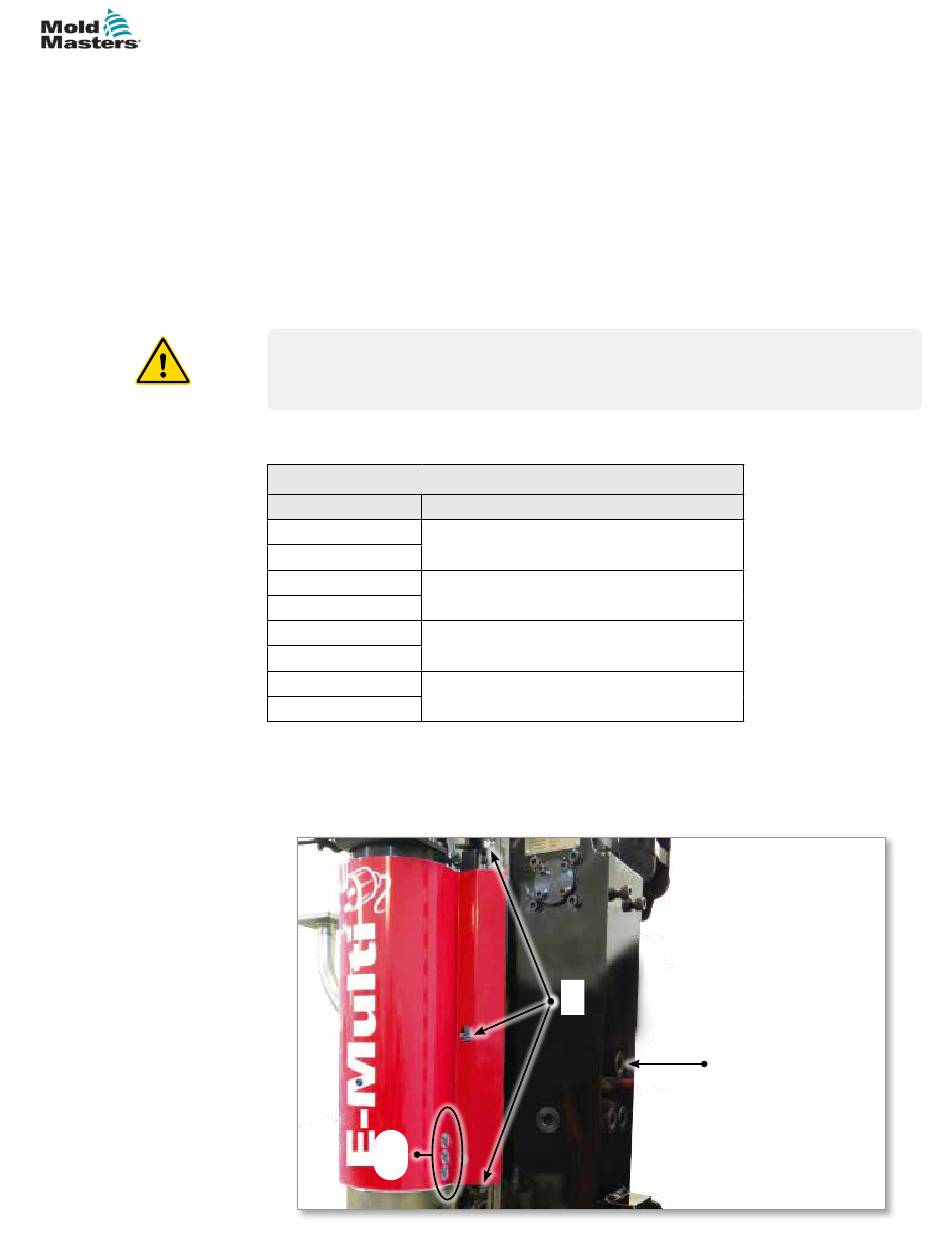

11.10 E-Multi-Radial – Wartung
Befolgen Sie die Wartungsempfehlungen unter „Abschnitt 9 - Wartung" auf Seite
9-1. Hier werden zusätzliche Wartungshinweise für das E-Multi-Radial-System
gegeben.
Das E-Multi-Radial-System verfügt über lineare Führungen, die die obere
Baugruppe an der unteren Baugruppe befestigen, sowie über zusätzliche lineare
Führungen, die das E-Multi Zylindergehäuse und die Einspritzgehäuse tragen.
Schmieren Sie diese linearen Führungen gemäß dem Wartungsplan, den Sie
unter Tabelle 9-1 auf Seite 9-1 finden.
11.10.1 Schmieren der Kugelschnecke und der
Linearführungen des E-Multi-Radial-Schlittens
WARNUNG
Stecken Sie Ihre Finger nicht in die Schmieröffnung. Wenn sich der Schlitten
bewegt, besteht Abschergefahr, die zu schweren Verletzungen führen kann.
Die E-Multi-Radial-Schlittenbaugruppe erfordert die regelmäßige Wartung der
Kugelgewindemutter. Spezifikationen zur Schmierung siehe Tabelle 11-2.
Tabelle 11-2 Schmiermittelvolumen - Kugelgewindemutter
Modell Masse (g)
ER1
3.6
ER2
ER3
27
ER4
EM1
50
EM2
EM3
XX
EM4

11.10.1.1 EM1- und EM2-Modelle

1. Bewegen Sie den Schlitten so, dass der Schmiernippel an der Stopfenöffnung
ausgerichtet ist, um den Zugang zum Schmiernippel zu ermöglichen. Diese
Position ist etwa 75 mm von der obersten Schlittenposition entfernt.
3
1. Schmierstellen der
Linearführung
2. Stopfenöffnung
1
3. Schmierstellen für das
Einspritz-Kugelgewinde
