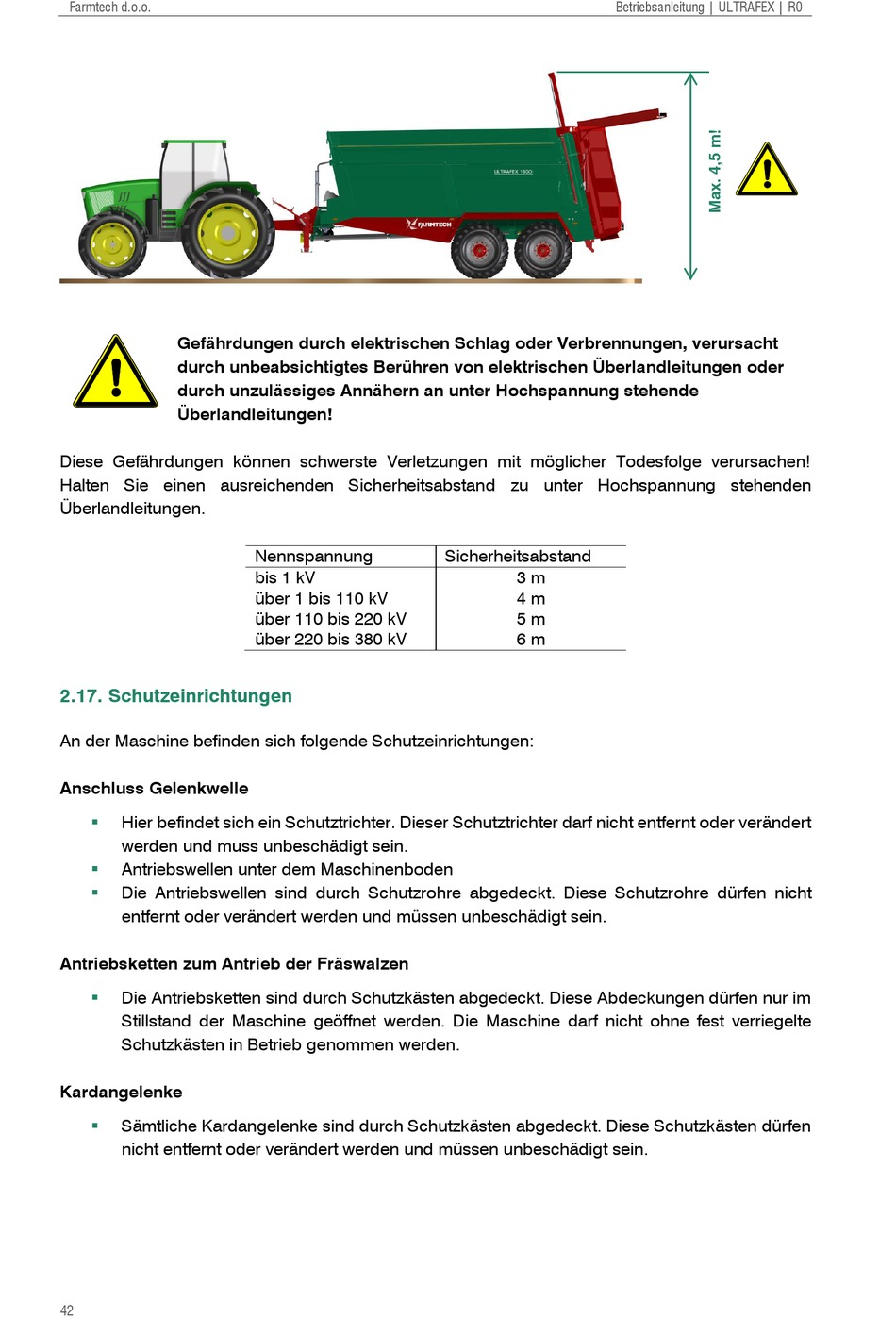

Gefährdungen durch elektrischen Schlag oder Verbrennungen, verursacht
durch unbeabsichtigtes Berühren von elektrischen Überlandleitungen oder
durch unzulässiges Annähern an unter Hochspannung stehende
Überlandleitungen!
Diese Gefährdungen können schwerste Verletzungen mit möglicher Todesfolge verursachen!
Halten Sie einen ausreichenden Sicherheitsabstand zu unter Hochspannung stehenden
Überlandleitungen.

2.17. Schutzeinrichtungen

An der Maschine befinden sich folgende Schutzeinrichtungen:
Anschluss Gelenkwelle
Hier befindet sich ein Schutztrichter. Dieser Schutztrichter darf nicht entfernt oder verändert

werden und muss unbeschädigt sein.
Antriebswellen unter dem Maschinenboden

Die Antriebswellen sind durch Schutzrohre abgedeckt. Diese Schutzrohre dürfen nicht

entfernt oder verändert werden und müssen unbeschädigt sein.
Antriebsketten zum Antrieb der Fräswalzen
Die Antriebsketten sind durch Schutzkästen abgedeckt. Diese Abdeckungen dürfen nur im

Stillstand der Maschine geöffnet werden. Die Maschine darf nicht ohne fest verriegelte
Schutzkästen in Betrieb genommen werden.
Kardangelenke
Sämtliche Kardangelenke sind durch Schutzkästen abgedeckt. Diese Schutzkästen dürfen

nicht entfernt oder verändert werden und müssen unbeschädigt sein.
42
Nennspannung
bis 1 kV
über 1 bis 110 kV
über 110 bis 220 kV
über 220 bis 380 kV
Sicherheitsabstand
3 m
4 m
5 m
6 m
