Farmtech d.o.o.

1.3. Dosierwalzenantrieb

Aus dem ersten Verteilerantrieb wird die Übertragung mittels der Nockenschaltkupplung und der
Freilaufkupplung auf das Antriebskettenrad getätigt. Über die Doppelkette 1" erfolgt die
Übertragung auf die erste Dosierwalze, auf der rechten Seite über die Einfachkette
Dosierwalze. Auf der höchsten Dosierwalze ist ein Drehbewegungssensor installiert, welcher mit
Hilfe der Elektronik im Falle zu niedriger Dosierwalzenumdrehungen das Transportband
ausschaltet.

1.4. Antrieb des vertikalen Streuwerks

Der Antrieb des vertikalen Streuwerks wird aus dem Traktor über das System der Antriebs- und
Kardanwellen zum Getriebe ausgeführt. Auf der Kardanwelle vor dem Getriebe ist die
Nockenkupplung und Freilaufkupplung positioniert

2. Inbetriebnahme der Maschine

2.1. Mechanische Steuerung mit Anschlussrohren für den ULTRAFEX
Die Steuerung der einzelnen Funktionen erfolgt direkt im Zugfahrzeug. Das Zugfahrzeug muss mit
einer genügenden Anzahl von Hydraulikanschlüssen versehen sein (mind. 6 oder 10 Anschlüsse,
abhängig von der Ausrüstung). Die Geschwindigkeit des Transportbandes wird mittels
mechanischem Regulator, aus der Traktorkabine erreichbar, eingestellt.
Auf das Zugfahrzeug müssen wegen einfacherer Handhabung folgende Hydraulikanschlüsse
angeschlossen sein:
Kratzbodenantrieb – 2 Anschlüsse

Druckleitung (schwarze steckergriff mit + Symbol),
Rückleitung (schwarze steckergriff mit - Symbol),
Heben bzw. Senken des hydraulischen Stauschiebern – 2 Anschlüsse

Druckleitung (rote steckergriff mit + Symbol),
Rückleitung (rote steckergriff mit - Symbol),
Heben bzw. Senken des hydraulischen Schutzdeckel – 2 Anschlüsse

Druckleitung (blaue steckergriff mit + Symbol),
Rückleitung (blaue steckergriff mit - Symbol),
Blockierung der Lenkachse – 2 Anschlüsse

Druckleitung (grüne steckergriff mit + Symbol),
Rückleitung (grüne steckergriff mit - Symbol),
Restliche Anschlüsse sollte bei Bedarf gekoppelt werden (Hydraulische Stützfuß ...).

26

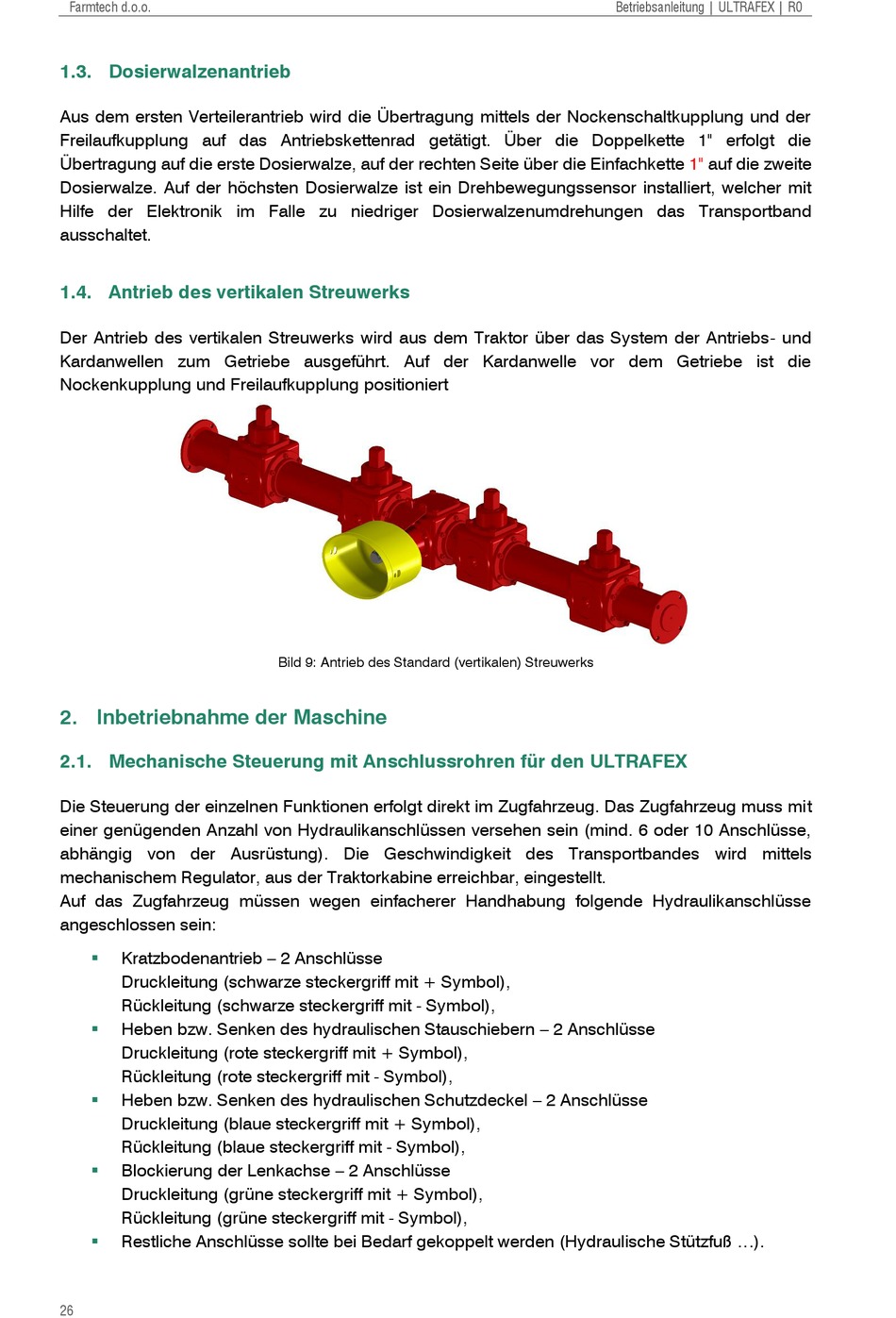

Bild 9: Antrieb des Standard (vertikalen) Streuwerks
Betriebsanleitung | ULTRAFEX | R0
1" auf die zweite
