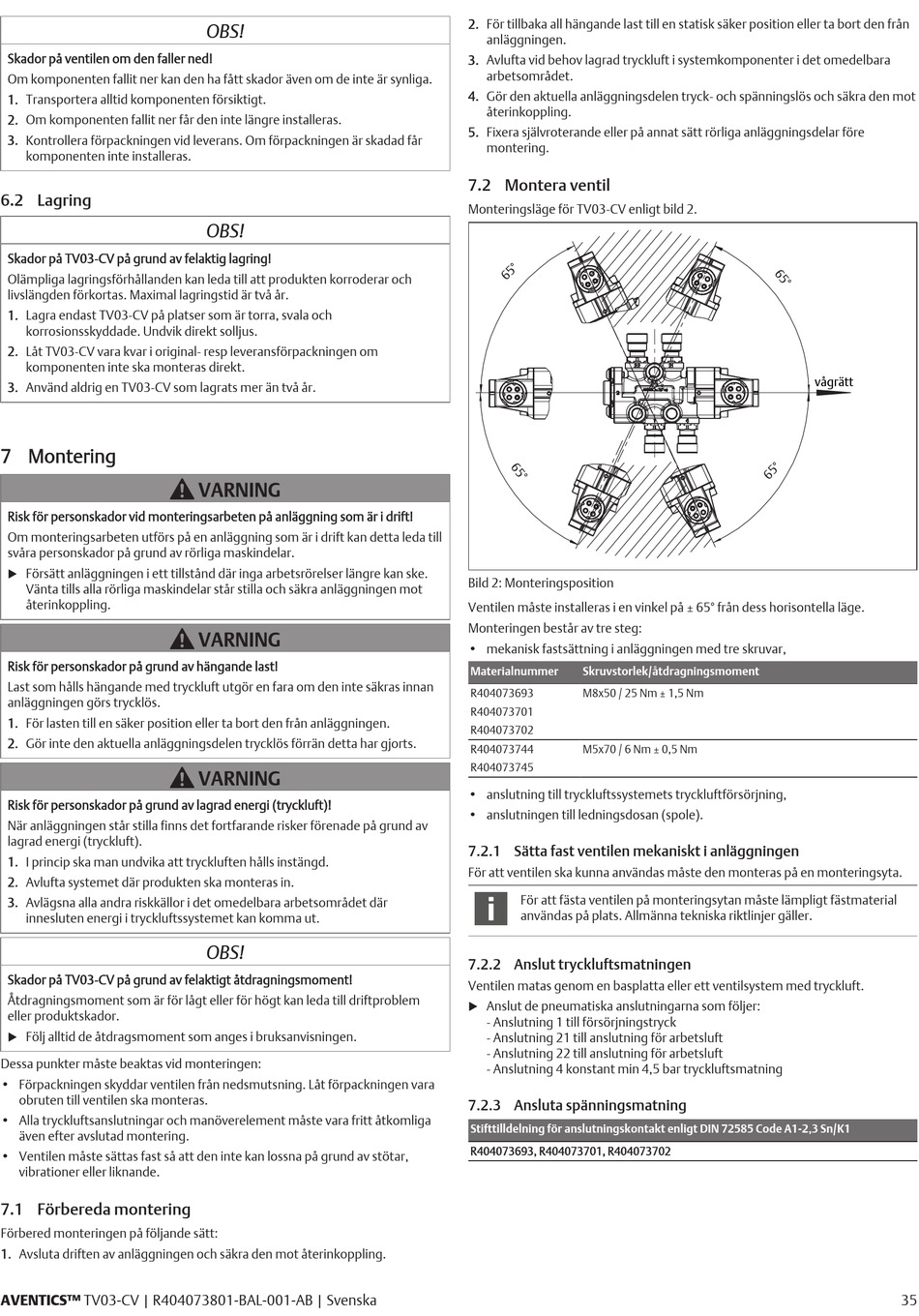

Skador på ventilen om den faller ned!
Om komponenten fallit ner kan den ha fått skador även om de inte är synliga.
1. Transportera alltid komponenten försiktigt.
2. Om komponenten fallit ner får den inte längre installeras.
3. Kontrollera förpackningen vid leverans. Om förpackningen är skadad får
komponenten inte installeras.

6.2 Lagring

Skador på TV03-CV på grund av felaktig lagring!
Olämpliga lagringsförhållanden kan leda till att produkten korroderar och
livslängden förkortas. Maximal lagringstid är två år.
1. Lagra endast TV03-CV på platser som är torra, svala och
korrosionsskyddade. Undvik direkt solljus.
2. Låt TV03-CV vara kvar i original- resp leveransförpackningen om
komponenten inte ska monteras direkt.
3. Använd aldrig en TV03-CV som lagrats mer än två år.

7 Montering

Risk för personskador vid monteringsarbeten på anläggning som är i drift!
Om monteringsarbeten utförs på en anläggning som är i drift kan detta leda till
svåra personskador på grund av rörliga maskindelar.
Försätt anläggningen i ett tillstånd där inga arbetsrörelser längre kan ske.
u
Vänta tills alla rörliga maskindelar står stilla och säkra anläggningen mot
återinkoppling.
Risk för personskador på grund av hängande last!
Last som hålls hängande med tryckluft utgör en fara om den inte säkras innan
anläggningen görs trycklös.
1. För lasten till en säker position eller ta bort den från anläggningen.
2. Gör inte den aktuella anläggningsdelen trycklös förrän detta har gjorts.
Risk för personskador på grund av lagrad energi (tryckluft)!
När anläggningen står stilla finns det fortfarande risker förenade på grund av
lagrad energi (tryckluft).
1. I princip ska man undvika att tryckluften hålls instängd.
2. Avlufta systemet där produkten ska monteras in.
3. Avlägsna alla andra riskkällor i det omedelbara arbetsområdet där
innesluten energi i tryckluftssystemet kan komma ut.
Skador på TV03-CV på grund av felaktigt åtdragningsmoment!
Åtdragningsmoment som är för lågt eller för högt kan leda till driftproblem
eller produktskador.
Följ alltid de åtdragsmoment som anges i bruksanvisningen.
u
Dessa punkter måste beaktas vid monteringen:
• Förpackningen skyddar ventilen från nedsmutsning. Låt förpackningen vara
obruten till ventilen ska monteras.
• Alla tryckluftsanslutningar och manöverelement måste vara fritt åtkomliga
även efter avslutad montering.
• Ventilen måste sättas fast så att den inte kan lossna på grund av stötar,
vibrationer eller liknande.
7.1 Förbereda montering
Förbered monteringen på följande sätt:
1. Avsluta driften av anläggningen och säkra den mot återinkoppling.
AVENTICS™ TV03-CV | R404073801-BAL-001-AB | Svenska
OBS!
OBS!
VARNING
VARNING
VARNING
OBS!
2. För tillbaka all hängande last till en statisk säker position eller ta bort den från
anläggningen.
3. Avlufta vid behov lagrad tryckluft i systemkomponenter i det omedelbara
arbetsområdet.
4. Gör den aktuella anläggningsdelen tryck- och spänningslös och säkra den mot
återinkoppling.
5. Fixera självroterande eller på annat sätt rörliga anläggningsdelar före
montering.

7.2 Montera ventil

Monteringsläge för TV03-CV enligt bild 2.
Bild 2: Monteringsposition
Ventilen måste installeras i en vinkel på ± 65° från dess horisontella läge.
Monteringen består av tre steg:
• mekanisk fastsättning i anläggningen med tre skruvar,
Materialnummer Skruvstorlek/åtdragningsmoment
R404073693 M8x50 / 25 Nm ± 1,5 Nm
R404073701
R404073702
R404073744 M5x70 / 6 Nm ± 0,5 Nm
R404073745
• anslutning till tryckluftssystemets tryckluftförsörjning,
• anslutningen till ledningsdosan (spole).
7.2.1 Sätta fast ventilen mekaniskt i anläggningen
För att ventilen ska kunna användas måste den monteras på en monteringsyta.
För att fästa ventilen på monteringsytan måste lämpligt fästmaterial
användas på plats. Allmänna tekniska riktlinjer gäller.

7.2.2 Anslut tryckluftsmatningen

Ventilen matas genom en basplatta eller ett ventilsystem med tryckluft.
Anslut de pneumatiska anslutningarna som följer:
u
- Anslutning 1 till försörjningstryck
- Anslutning 21 till anslutning för arbetsluft
- Anslutning 22 till anslutning för arbetsluft
- Anslutning 4 konstant min 4,5 bar tryckluftsmatning
7.2.3 Ansluta spänningsmatning
Stifttilldelning för anslutningskontakt enligt DIN 72585 Code A1-2,3 Sn/K1
R404073693, R404073701, R404073702
vågrätt
