3.5.3 Luftdämpfungsplatte
Montageanleitung

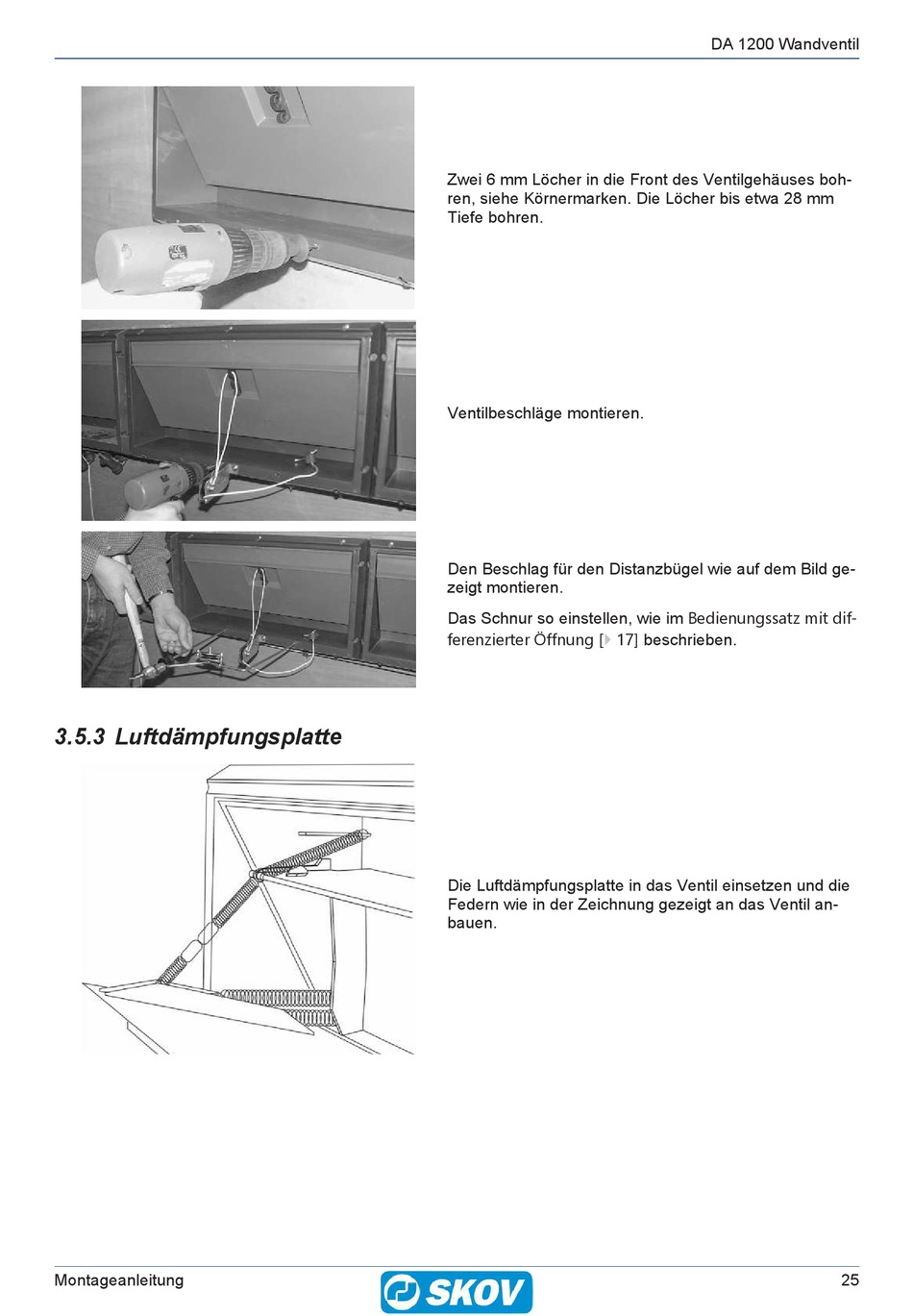

Zwei 6 mm Löcher in die Front des Ventilgehäuses boh-
ren, siehe Körnermarken. Die Löcher bis etwa 28 mm
Tiefe bohren.
Ventilbeschläge montieren.
Den Beschlag für den Distanzbügel wie auf dem Bild ge-
zeigt montieren.
Das Schnur so einstellen, wie im Bedienungssatz mit dif-
ferenzierter Öffnung [} 17] beschrieben.
Die Luftdämpfungsplatte in das Ventil einsetzen und die
Federn wie in der Zeichnung gezeigt an das Ventil an-
bauen.
DA 1200 Wandventil
25
