Skov DA 1200 Montageanleitung Seite 8

DA 1200 Wandventil
8

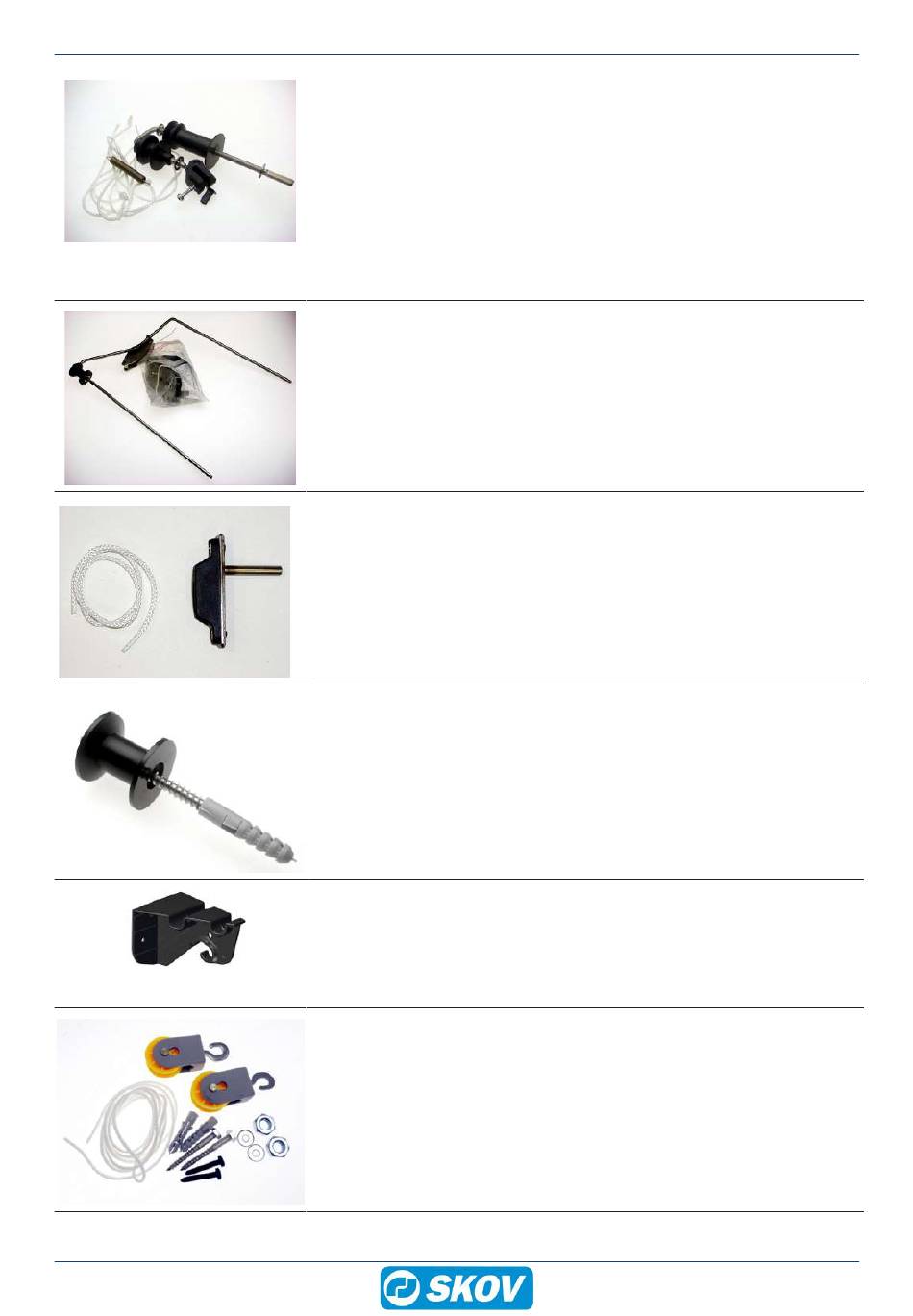

560195 DA 1200 Bedienungssatz m. langem U-Bogen
Wird dort eingesetzt, wo die Bewegungsfreiheit der Zugstange, die bis zu
70 mm herausragt, durch schräge Wände, Stahlsparren usw. eingeschränkt
ist. Das derzeitige Differenzierungssystem kann nicht zusammen mit dem
Satz genutzt werden. Darum wird eine zusätzliche Schnur mit Feder zum
Spannen mitgeliefert. Dadurch kann differenzierte Öffnung eingerichtet wer-
den.
Die Ventilklappe darf maximal senkrecht geöffnet werden, weil sonst der
Stellmotor überlastet werden kann.
Ein Stück pro Ventil.
433039 DA 1200 Distanzbügel 240 mm
S433037B DA 1200 Distanzbügel 400 mm, Typ B
Der Distanzbügel wird verwendet, wenn Sie die Spannstange um schwere
Betonpfeiler oder ähnliches herumführen möchten, bei denen es nicht mög-
lich ist, die Spannstange direkt durch die Säule zu führen, indem ein Durch-
gangsloch gemacht wird. Der Distanzbügel bestehen aus Edelstahl.
Ein Stück pro Ventil.
401902 DA 1000/1200 Einzelregelung Satz
Bei Bedarf der individuellen Bedienung jedes Wandventils wird der Einzel-
regelungssatz DA 1200 angebracht.
Ein Stück pro Ventil.
401935 Tragrolle f/Spannstange, EInmauer-Ventil
Wird für Einmauerventile verwendet.
Wenn der Abstand zwischen den Ventilen 2 m überschreitet, biegt sich die
Spannstange nach unten und verursacht Ungenauigkeiten, wenn keine
Tragrolle verwendet werden.
Ein alle 2 Meter an der frei hängenden Spannstange.
401349 Universalhalter für Spannstange
Wenn der Abstand zwischen den Ventilen 2 m überschreitet, biegt sich die
Spannstange nach unten und verursacht Ungenauigkeiten, wenn keine Uni-
versalhalter verwendet werden.
Ein alle 2 Meter an der frei hängenden Spannstange.
433021 DA 1200 Regulierungssatz f. 2 Ventile
DA 1200 Regulierungssatz für 2 Ventile in verschiedenen Höhen.
Es wird eine Spannstange für jede Ventilreihe empfohlen; darum ist der
Einsatz von 433021 als die billigere Alternative anzusehen.
1 Stück pro Ventil in der oberen Reihe.
Montageanleitung
