3.4 Montage des Bedienungssatzes

3.4.1 Bedienungssatz mit differenzierter Öffnung
(C)
(E)
(D)
Montageanleitung
(A)
(B)
Es wird empfohlen, den Bedienungssatz vor dem Einbau
des Ventils in die Wand anzubringen.
Der Bedienungssatz mit Blendpfropfen befindet sich hinter
der Klappe.
(A) Clips für Spannstange
(B) U-Bügel mit Rolle
(C) Nylon Schnur
(D) Rolle
(E) Schloss für U-Bügel

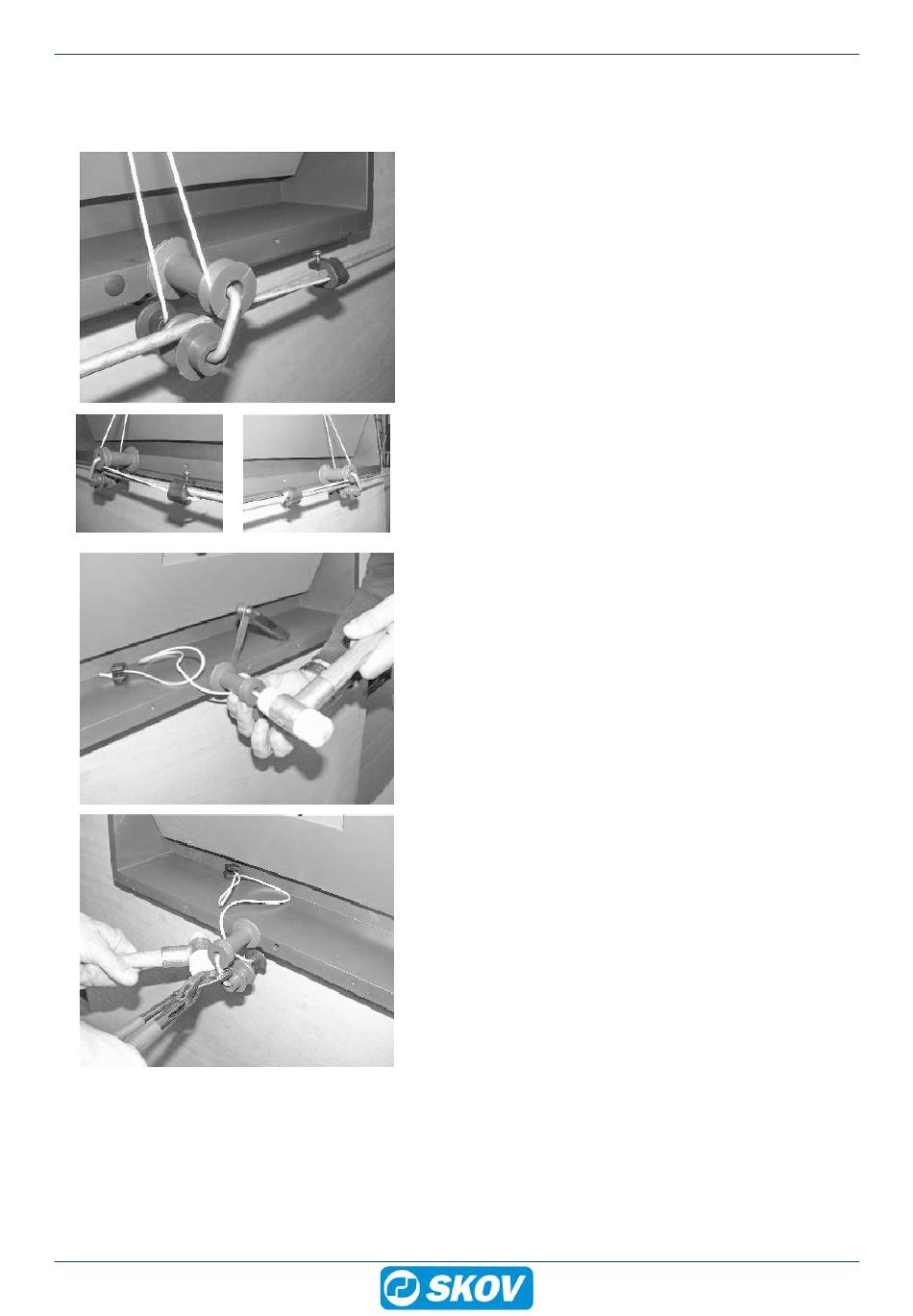

Auf dem Bild ist die Montageform mit Zug an der rechten
bzw. linken Seite zu sehen.
Die Clips sind wie gezeigt anzubringen; die Clips müssen
auf der gesamten Länge der Spannstange einheitlich ange-
bracht werden.
Den U-Bügel mit Rolle wieder in seine Position drücken
oder mit dem Hammer leicht auf den Bügel schlagen.
Die große Rolle darf ein Endspiel von 0,5 bis 1 mm haben.
Die Demontage erfolgt am besten mit einer Zange oder
leichten Schlägen mit dem Hammer.
DA 1200 Wandventil
17
