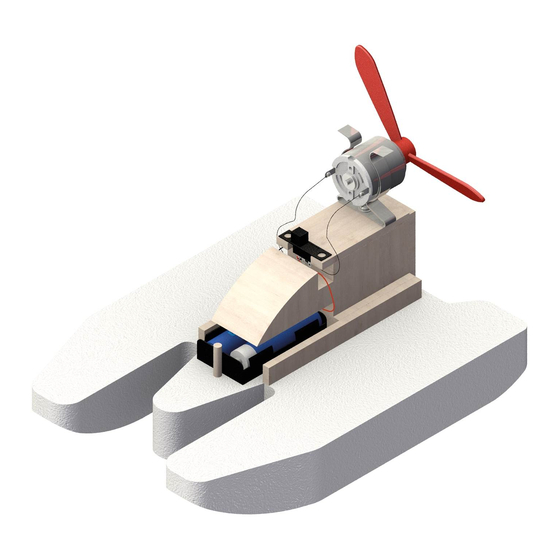

Opitec Speedboot Bedienungsanleitung
Quicklinks
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Styrodur
Sperrholz
Federstahlklammer
Motor RE260
Rundstab
Messingrohr
Messingrundstange
Schiffsschraube rechtsdrehend
Luftschraube
Batteriehalter
Mikro-Schiebeschalter
Schaltlitze schwarz
1
119.099
OPITEC Speedboot
HINWEIS:
Stückzahl
1
1
1
1
1
1
1
1
1
1
1
1
Benötigtes Werkzeug:
Laubsäge
Lineal
Holzleim wasserfest
Werkstattfeile
Maße (mm)
200x200x30
125x100x4
23-27
ø4x50
ø3x100
Lager Schiffsschraubenachse
ø2x245
Schiffsschraubenachse
ø115
19x6
500
Schere
Bleistift
Bohrer
Abisolierzange
Bezeichnung
Grundgestell
Holzteile
Motorhalterung
Motor
Batteriehalterung
Schiffsschraube
Luftschraube
Batteriehalter
Schalter
Verkabelung
Schleifpapier
Lötkolben
Schraubendreher
Seitenschneider
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
Verwandte Anleitungen für Opitec Speedboot
Inhaltszusammenfassung für Opitec Speedboot
- Seite 1 Schraubendreher HINWEIS: Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 119.099 Opitec Speedboot Stückliste Stückzahl Maße (mm) Bezeichnung Teile-Nr. Kreuzschlitzschraube Befestigung Unterlegscheibe Befestigung Silikonschlauch Verbindung Achse/Motor Die Schalbone (Seite 9+11) ausschneiden und an der Trennlinie zusam- Die ø 4mm-Bohrung ca. 20mm tief bohren. Die Grundform an der men kleben. Schablone auf das Styrodur (1) übertragen und die beiden Unterseite wie abgebildet mit der Werkstattfeile abrunden und mit Teile (A+B) aussägen und anschließend Sägeschnitte säubern.
- Seite 3 Bauanleitung 119.099 Opitec Speedboot Das Sperrholzteil (b) wie abgebildet bündig zur Unterkante auf die Die Sperrholzteile (e+f) zusammen leimen und wie abgebildet am Teil Rückseite des Aufbaus (B) aufleimen. Anschließend den Aufbau ausge- (B) und der Bodenplatte (A) festleimen. mittelt und bündig zur Hinterkante auf die Grundplatte (A) aufleimen.
- Seite 4 Bauanleitung 119.099 Opitec Speedboot Den Schalter (11) in der Aussparung wie abgebildet einstecken. Batterien einle- Den Rundstab (5) auf 35mm ablängen. Sägeschnitt säubern und in die gen und Funktion prüfen. Hinweis: Der Schalter sollte nicht angeklebt werden Bohrung in der Grundplatte (A) einstecken um ein herausrutschen des um spätere Reparaturen zu gewährleisten.
- Seite 5 Bauanleitung 119.099 Opitec Speedboot Vom Silikonschlauch (15) ca. 20-25mm ablängen und das eine Ende auf die Motorachse schieben. Das andere Ende wie abgebildet auf der Messingrund- stange platzieren. Polschalter richtig einschalten und die Fahrt kann losgehen.
- Seite 7 Bauanleitung 119.099 Opitec Speedboot Schablone Styrodur M 1:1...
- Seite 9 Bauanleitung 119.099 Opitec Speedboot Schablone Styrodur M 1:1 Schablone Sperrholz M 1:1...
