4

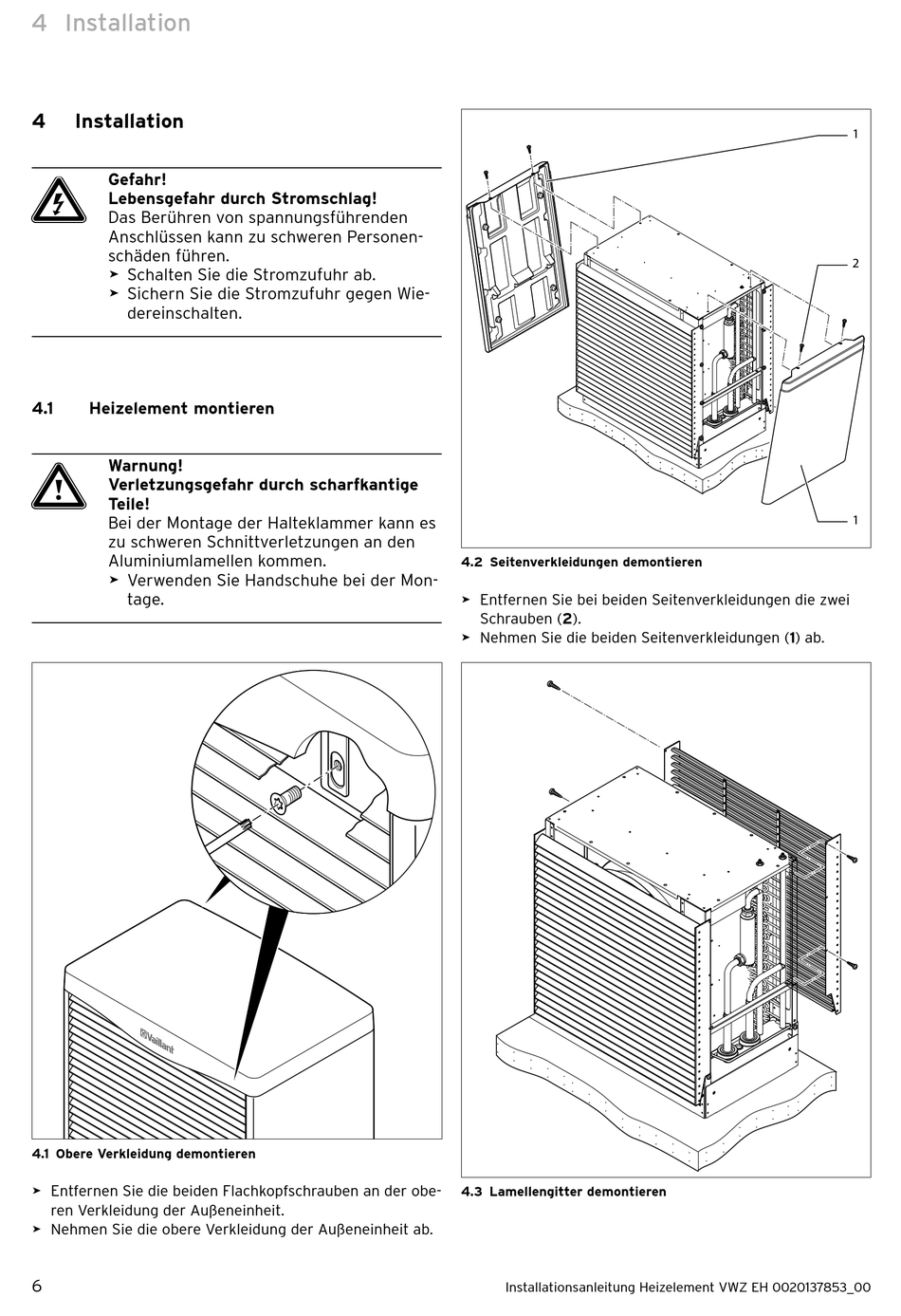

Installation
4
Installation
Gefahr!
e
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden
Anschlüssen kann zu schweren Personen-
schäden führen.
> Schalten Sie die Stromzufuhr ab.
> Sichern Sie die Stromzufuhr gegen Wie-
dereinschalten.
4.1
Heizelement montieren
Warnung!
a
Verletzungsgefahr durch scharfkantige
Teile!
Bei der Montage der Halteklammer kann es
zu schweren Schnittverletzungen an den
Aluminiumlamellen kommen.
> Verwenden Sie Handschuhe bei der Mon-
tage.
4.1 Obere Verkleidung demontieren
> Entfernen Sie die beiden Flachkopfschrauben an der obe-
ren Verkleidung der Außeneinheit.
> Nehmen Sie die obere Verkleidung der Außeneinheit ab.
6
4.2 Seitenverkleidungen demontieren
> Entfernen Sie bei beiden Seitenverkleidungen die zwei
Schrauben (2).
> Nehmen Sie die beiden Seitenverkleidungen (1) ab.
4.3 Lamellengitter demontieren
Installationsanleitung Heizelement VWZ EH 0020137853_00
1
2
1
