deutsch
6

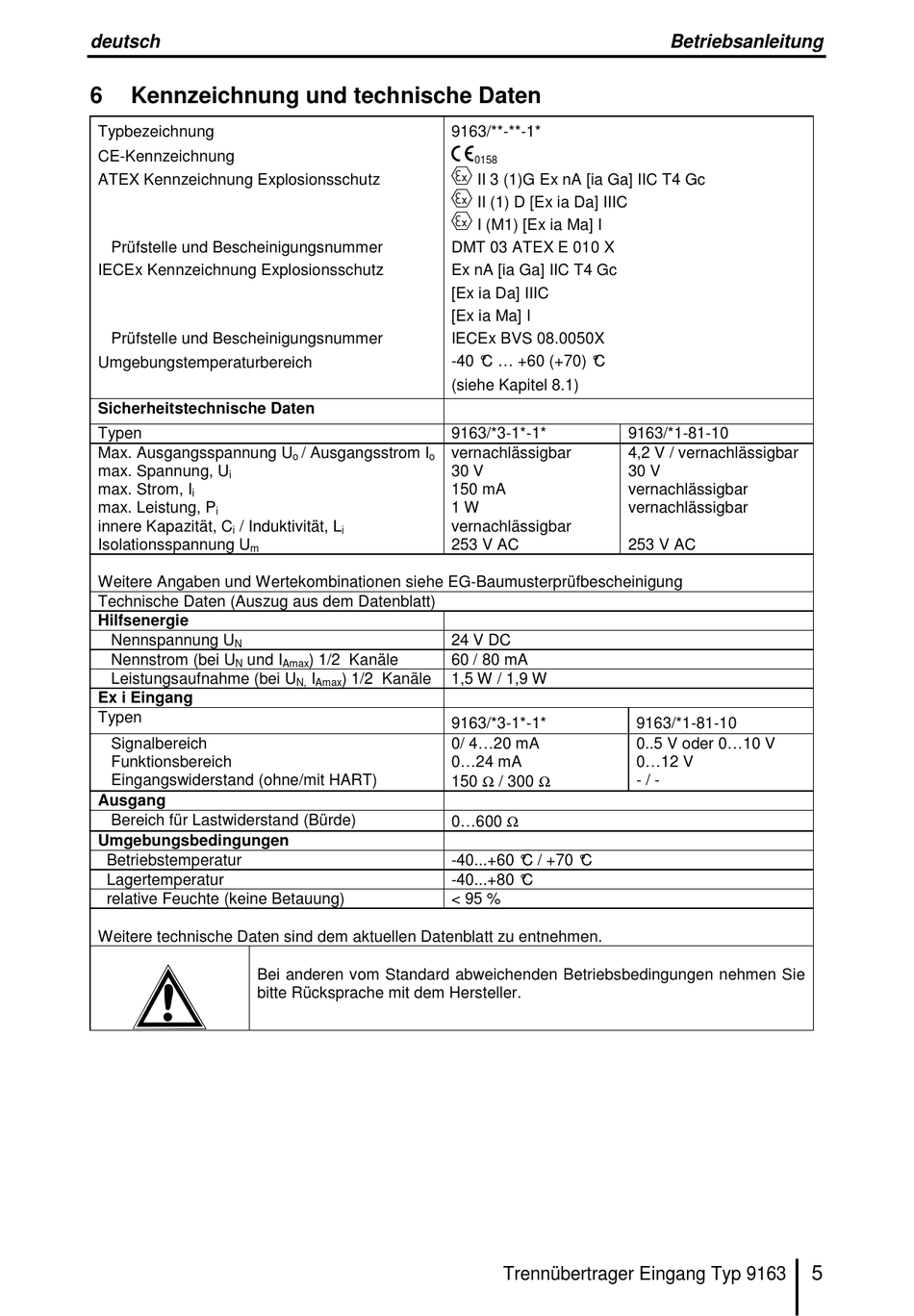

Kennzeichnung und technische Daten

Typbezeichnung
CE-Kennzeichnung
ATEX Kennzeichnung Explosionsschutz
Prüfstelle und Bescheinigungsnummer
IECEx Kennzeichnung Explosionsschutz
Prüfstelle und Bescheinigungsnummer
Umgebungstemperaturbereich
Sicherheitstechnische Daten
Typen
Max. Ausgangsspannung U
max. Spannung, U
i
max. Strom, I
i
max. Leistung, P
i
innere Kapazität, C
/ Induktivität, L
i
Isolationsspannung U
m
Weitere Angaben und Wertekombinationen siehe EG-Baumusterprüfbescheinigung
Technische Daten (Auszug aus dem Datenblatt)
Hilfsenergie
Nennspannung U
N
Nennstrom (bei U
und I
N
Leistungsaufnahme (bei U
Ex i Eingang
Typen
Signalbereich
Funktionsbereich
Eingangswiderstand (ohne/mit HART)
Ausgang
Bereich für Lastwiderstand (Bürde)
Umgebungsbedingungen
Betriebstemperatur
Lagertemperatur
relative Feuchte (keine Betauung)
Weitere technische Daten sind dem aktuellen Datenblatt zu entnehmen.
Bei anderen vom Standard abweichenden Betriebsbedingungen nehmen Sie
bitte Rücksprache mit dem Hersteller.
9163/**-**-1*
c
e
e
e
DMT 03 ATEX E 010 X
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Da] IIIC
[Ex ia Ma] I
IECEx BVS 08.0050X
-40 ° C ... +60 (+70) ° C
(siehe Kapitel 8.1)
9163/*3-1*-1*
/ Ausgangsstrom I
vernachlässigbar
o
o
30 V
150 mA
1 W
vernachlässigbar
i
253 V AC
24 V DC
) 1/2 Kanäle
60 / 80 mA
Amax
I
) 1/2 Kanäle
1,5 W / 1,9 W
N,
Amax
9163/*3-1*-1*
0/ 4...20 mA
0...24 mA
150 Ω / 300 Ω
0...600 Ω
-40...+60 °C / +70 ° C
-40...+80 °C
< 95 %
0158
II 3 (1)G Ex nA [ia Ga] IIC T4 Gc
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I
9163/*1-81-10
4,2 V / vernachlässigbar
30 V
vernachlässigbar
vernachlässigbar
253 V AC
9163/*1-81-10
0..5 V oder 0...10 V
0...12 V
- / -
Trennübertrager Eingang Typ 9163
Betriebsanleitung
5
