UPSI-1208

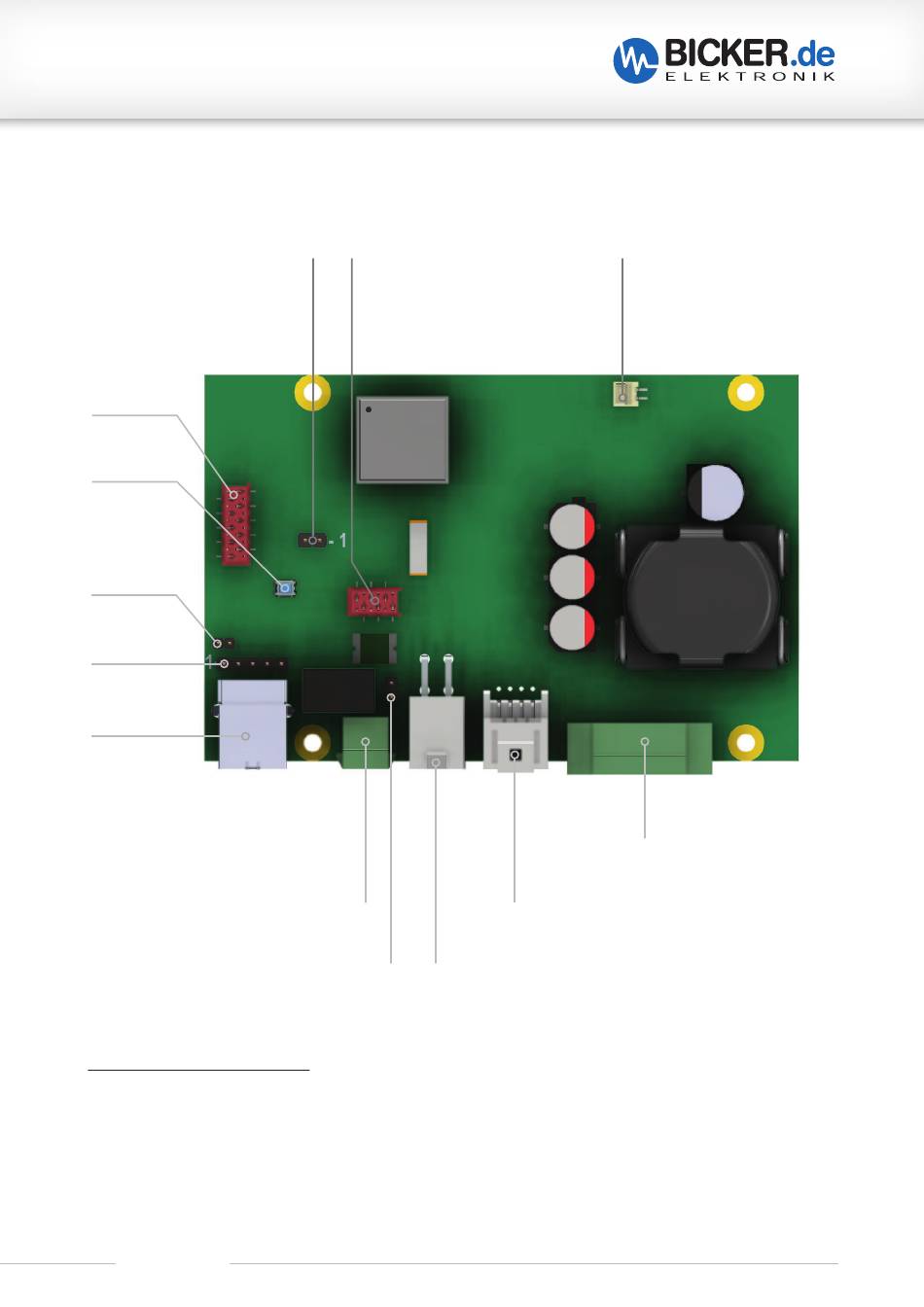

F3 Übersicht der Anschlüsse / Schnittstellen
Externe Status-LED
RS232
X9
S1 Switch*
JP1
(nur für
interne Zwecke)
USB
X7
USB
X6
*S1 Switch: (µC-Reset): Durch Drücken wird der Mikrocontroller auf Anfangszustand zurückgesetzt.
Nur bei Fehlerfall verwenden (nicht im Normalbetrieb).
Revision 1
X10
X2
(nur für interne Zwecke)
Relais
X5
Batteriestart
Batterie Power
X11
X3
Temperatur Sensor
X12
(nur für interne Zwecke)
Eingang und Ausgang
X1
Batterie Daten
X4
18
