UPSI-1208

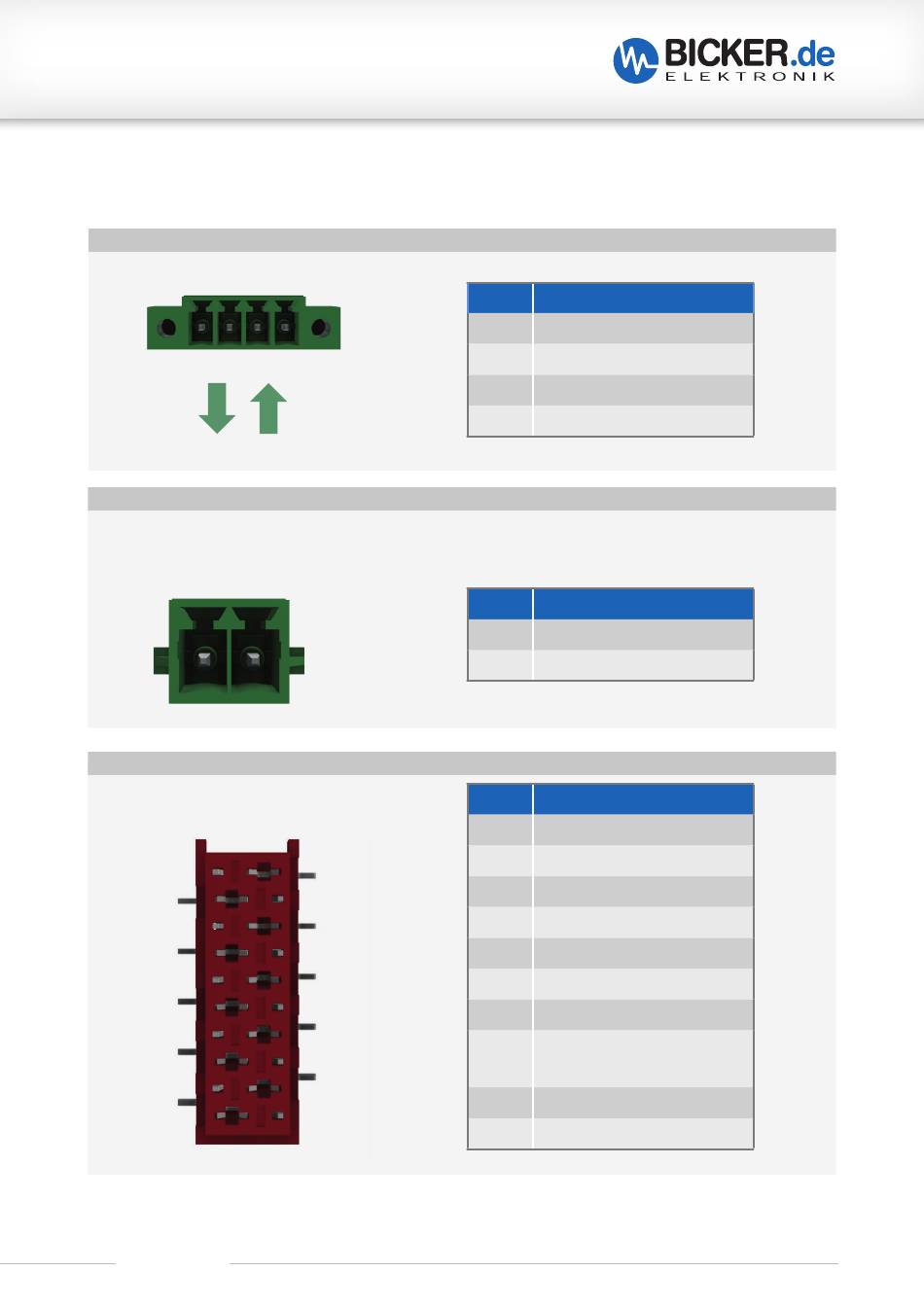

F4 Anschlussbeschreibung
EINGANG UND AUSGANG (X1)
4
3 2
+
– –
V
out
RELAIS (X5)
Die Funktion des Relais-Anschlusses kann per Software konfiguriert werden. Bei Schließen des Relais
beträgt der Widerstand zwischen den beiden Pins ca. 0 Ω, ansonsten sind sie „open load".
2
RS-232 (X9)
Zur Freigabe von PIN 8 muss PIN 1
dauerhaft nach PIN 9 (GND) geschaltet werden.
2
4
6
8
10
Revision 1
1
+
V
in
1
1
3
5
7
9
PIN
FUNKTION
1
Vin +
2
Vin –
3
Vout –
4
Vout +
PIN
FUNKTION
1
Relais-Öffner Kontakt 1
2
Relais-Öffner Kontakt 2
PIN
FUNKTION
1
PIN 8 ENABLE
2
DTR
3
TXD
4
NC
5
RXD
6
NC
7
DSR
8
+5 V (4.9 V bei 20 mA /
4.6 V bei 50 mA)
9
GND
10
NC
19
