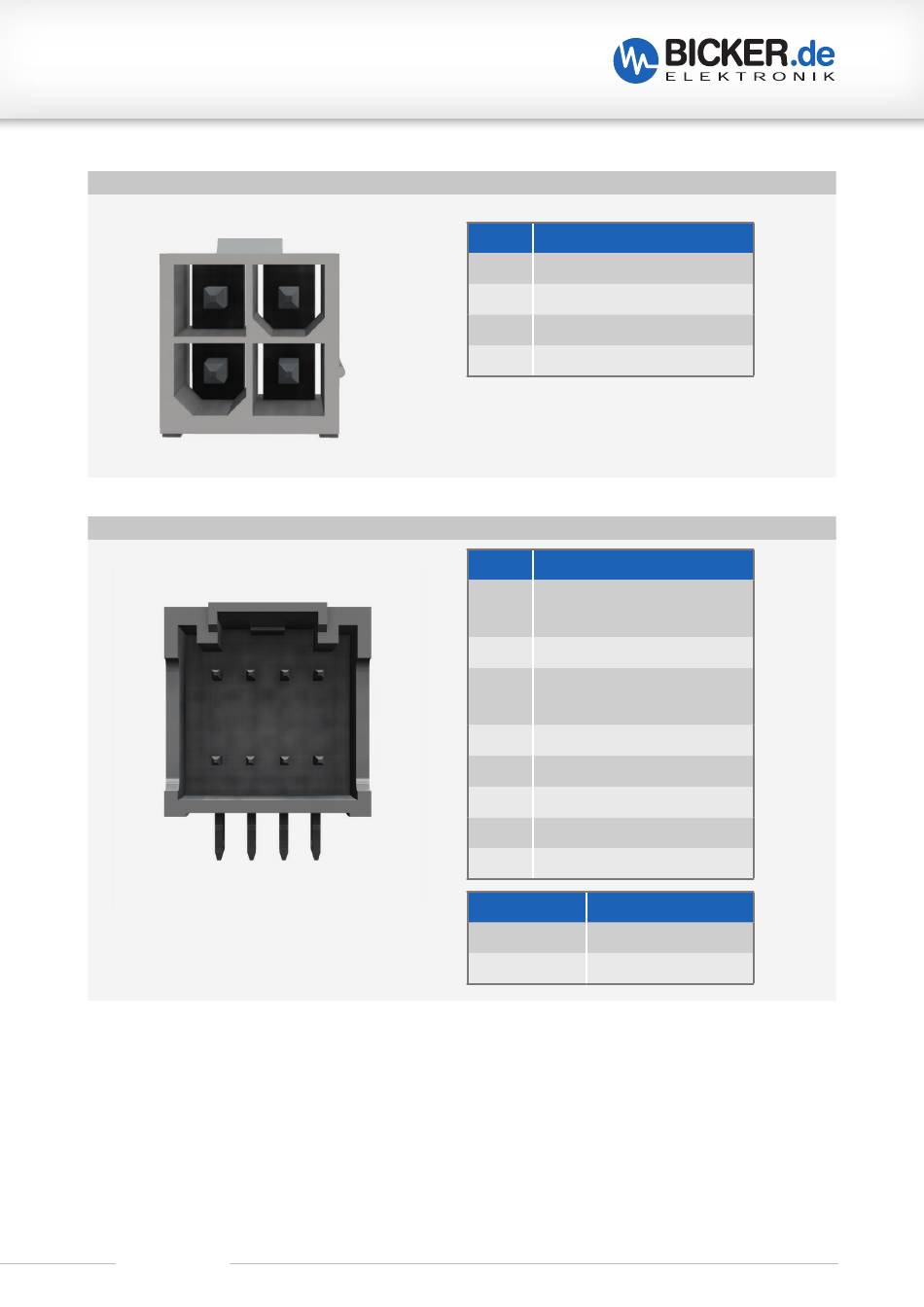

UPSI-1208
BATTERIE POWER (X3)
4
2
BATTERIE DATEN (X4)
8
7
Revision 1
3
1
2
1
PIN FUNKTION
1 Batterie –
2 Batterie –
3 Batterie +
4 Batterie +
PIN FUNKTION
1 Interner Temperatursensor auf
Energiespeicher, Anschluss 1
2 I²C_0-SCL
3 Interner Temperatursensor auf
Energiespeicher, Anschluss 2
4 I²C_0-SDA
5 NC
6 SP0 (Batterie Enable)
7 +5 V (max. 50 mA)
8 GND
BATTERIE TYP GENUTZTE PINS
LiFePO4 2, 4, 6, 8
Supercap 1, 2, 3, 4, 6, 7, 8
