Rittal S22 Betriebsanleitung
Abisolierautomat
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Rittal S22
Inhaltszusammenfassung für Rittal S22
- Seite 1 Abisolierautomat S22 AS 4050.451 Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Abisoliermesser wechseln ................14 Störungsbeseitigung ..............14 Maschine startet nicht .................. 14 Kein Start bei eingeführtem Draht ..............15 Erhöhter Ausschuss ..................15 Fehlermeldungen ..................15 Elektro-Anschlussplan ............... 16 Ersatzteile .................. 16 Entsorgung ................17 Technische Änderungen vorbehalten Rittal Abisolierautomat S22... -
Seite 3: Über Diese Dokumentation
Dies sind Hinweise, die nicht sicherheitsrelevant sind, aber wichtige Informationen für das richtige und effektive Arbeiten geben. Dieses Symbol kennzeichnet einen „Aktionspunkt“ und zeigt an, dass Sie eine Handlung bzw. einen Arbeitsschritt durchführen sollen. Rittal Abisolierautomat S22 Technische Änderungen vorbehalten... -
Seite 4: Allgemeine Sicherheitshinweise
An der Abisoliermaschine wurde eine Risikobeurteilung mit abschließender Sicher- heitsprüfung durchgeführt. Gebrauchsgefahren Der Bediener darf nur Störungen beseitigen, bei denen das Gehäuse nicht entfernt werden muss. Vor dem Wechsel von Werkzeugen oder Ersatzteilen die Maschine vom Strom- netz trennen. Technische Änderungen vorbehalten Rittal Abisolierautomat S22... -
Seite 5: Gefahrenquellen
Stromschlag durch Arbeiten an stromführenden Bauteilen! Arbeiten an elektronischen Bauteilen nur von autorisiertem Personal durchführen lassen. Sicherheitsmaßnahmen am Aufstellort Die Maschine muss auf einem Tisch standsicher aufgestellt werden. – Eine herunterfallende Maschine stellt ein großes Verletzungsrisiko dar. Rittal Abisolierautomat S22 Technische Änderungen vorbehalten... -
Seite 6: Hinweise Für Den Betreiber

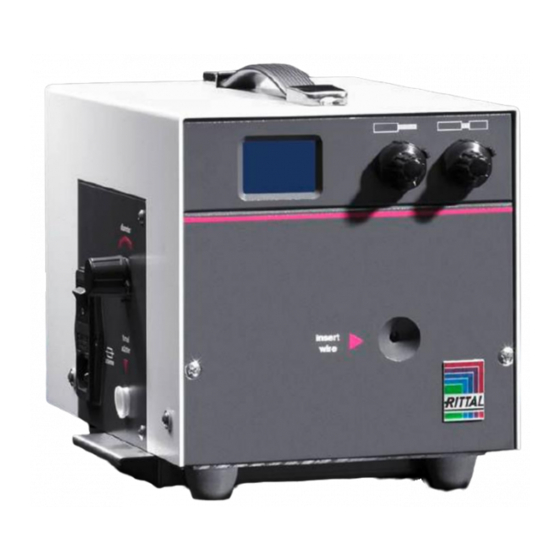

2.11 Lärm Der A-bewertete äquivalente Dauerschalldruckpegel der Abisoliermaschine liegt bei ≤70 dB(A). Daher ist für den Betrieb der Maschine kein Gehrschutz nötig. Gerätebeschreibung Übersicht Abb. 1: Gesamtansicht Technische Änderungen vorbehalten Rittal Abisolierautomat S22... -
Seite 7: Technische Daten
3 Gerätebeschreibung Legende Touch-Display Bremsen Einstellknopf Abzugslänge Einstellknopf Abisolierlänge Einführtrichter Abisolierreste-Behälter Zusatztrichter Netzfilter Einstellknopf Querschnitt Technische Daten AS Abisolierautomat S22 Einführlänge 22 mm + Abisolierlänge Querschnitt 0,05…6,0 mm² (30…10 AWG) Max. Außendurchmesser 5,1 mm Abisolierlänge 3…20 mm Abzugslänge 3…20 mm Antrieb... -
Seite 8: Betriebsanleitung
4 Betriebsanleitung AS Abisolierautomat S22 Druck Sicherheitseinrichtung 85 %…110 % Betriebsanleitung Inbetriebnahme Lesen Sie vor der Inbetriebnahme der Maschine die Betriebsanleitung sorgfältig. Die Maschine nur im Trockenen verwenden. Achtung! Die elektrischen Daten auf dem Typenschild müssen mit dem Stromnetz über- einstimmen. -
Seite 9: Einstellung Der Abisolierlänge
Hinweis: Bei Drahtquerschnitten von 0,05 – 0,34 mm² den Zusatztrichter in den Einführtrichter einsetzen. Einstellung der Abisolierlänge Die Bremse (Abb. 3, Pos. 1) des Einstellknopfs durch Drehen gegen den Uhrzei- gersinn lösen. Rittal Abisolierautomat S22 Technische Änderungen vorbehalten... -
Seite 10: Einstellung Der Abzugslänge
Richtwert). Abb. 4: Abisolierlänge im Display Die Bremse feststellen. Einstellung der Abzugslänge Die Bremse (Abb. 5, Pos. 1) des Einstellknopfs durch Drehen gegen den Uhrzei- gersinn lösen. Abb. 5: Bremse am Einstellknopf Technische Änderungen vorbehalten Rittal Abisolierautomat S22... -
Seite 11: Drahteinführung
Abzugslänge im Display Die Bremse feststellen. Drahteinführung Hinweis: – Der Draht muss gerade abgeschnitten sein und darf keine Knicke und Bögen aufweisen. – Der Draht löst beim Einführen in den Einführtrichter den Arbeitszyk- lus aus. Rittal Abisolierautomat S22 Technische Änderungen vorbehalten... -
Seite 12: Menü
Menü „Hand“ (Handsteuerung zum Entfernen der Abisolierreste) Handzyklus starten. Hierzu einmal kurz auf das Touch-Display drücken. Die Anzeige wechselt danach automatisch in Menü 1. Hand-Modus Während des Einschaltens das Touch-Display gedrückt halten. Technische Änderungen vorbehalten Rittal Abisolierautomat S22... -
Seite 13: Menü „Zähler
– Betätigungshebel nach links schieben. – Frontplatte ansetzen und von rechts nach links schiebend auf den Frontrahmen der Maschine aufsetzen (Fixierung durch Pass-Stift auf der rechten Seite). – Frontplatte mit den Schrauben befestigen. Rittal Abisolierautomat S22 Technische Änderungen vorbehalten... -
Seite 14: Abisoliermesser Wechseln
– Frontplatte ansetzen und von rechts nach links schiebend auf den Frontrahmen der Maschine aufsetzen (Fixierung durch Pass-Stift auf der rechten Seite). – Frontplatte mit den Schrauben befestigen. Störungsbeseitigung Maschine startet nicht Die Stromversorgung ist unterbrochen. Netzkabel und Sicherungen prüfen. Technische Änderungen vorbehalten Rittal Abisolierautomat S22... -
Seite 15: Kein Start Bei Eingeführtem Draht
Symbol Beschreibung Störung Stoppschalter Stoppschalter schaltet nicht oder Stoppschalter ist noch gedrückt. Störung Startschalter Startschalter nicht frei. Störung Motor Motor läuft nicht oder Motor klemmt (Strom zu hoch). Service-Meldung Stückzahl für Service erreicht. Rittal Abisolierautomat S22 Technische Änderungen vorbehalten... -
Seite 16: Elektro-Anschlussplan
7 Elektro-Anschlussplan Elektro-Anschlussplan Ersatzteile Bezeichnung Art.-Nr. AS Abisoliermessersatz V-Messer Titan 4050464 Technische Änderungen vorbehalten Rittal Abisolierautomat S22... -
Seite 17: Entsorgung
Die Maschine darf nicht in den Hausmüll entsorgt werden. Die Entsorgung der Maschine soll umwelt- und fachgerecht durchge- führt werden. Es müssen die örtlichen Abfallvorschriften sowie die gesetzlichen Vorgaben für die Entsorgung eingehalten werden. Rittal Abisolierautomat S22 Technische Änderungen vorbehalten... - Seite 18 Notizen Rittal Abisolierautomat S22 Technische Änderungen vorbehalten...
- Seite 19 Notizen Rittal Abisolierautomat S22 Technische Änderungen vorbehalten...
- Seite 20 Notizen Technische Änderungen vorbehalten Rittal Abisolierautomat S22...
- Seite 21 ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Postfach 1662 · D-35726 Herborn Phone +49(0)2772 505-0 · Fax +49(0)2772 505-2319...
