Benötigte Werkzeuge; Beiliegendes Befestigungsmaterial - go-e Charger HOMEfix Kurzanleitung

3. Installation 3. Installation

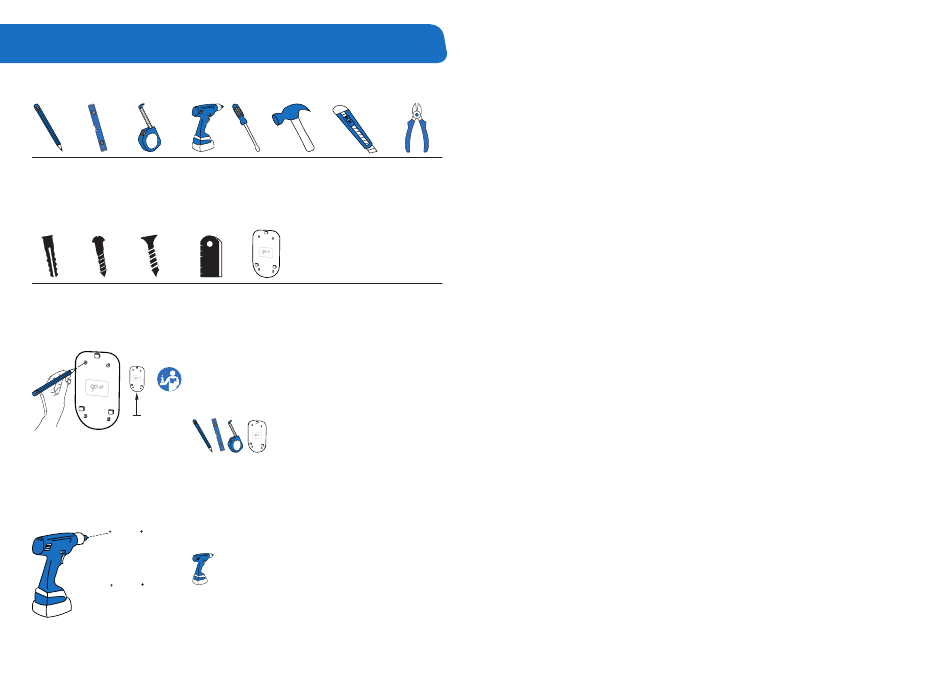

Benötigte Werkzeuge Benötigte Werkzeuge
a b c d
a Bleistift b Wasserwaage
e f
Schraubendreher Hammer

Beiliegendes Befestigungsmaterial

Beiliegendes Befestigungsmaterial
5x 4x 1x
j
i k l
i Dübel 8 x 40 mm j Schrauben für Wandhalterung 4,5 x 50 mm
k Schraube für U-Stück 4 x 50 mm
l U-Stück (optionale Diebstahlsicherung)
1. Halten Sie die Wandmontageplatte an die
4x
gewünschte Montageposition und richten
Sie diese gerade aus. Markieren Sie die
Bohrlöcher.
1 m - 1,45 m
4x 2. Bohren Sie Löcher an den vier markierten
Stellen.
6 6
f
e g h
c Maßband d Bohrmaschine
g h
Cuttermesser Seitenschneider
m
m Wandmontageplatte
EN EN 3. Installation 3. Installation
Required tools Required tools Enclosed mounting material Enclosed mounting material
a Pencil i Dowel 8 x 40 mm
b Spirit level j Screws for wall bracket 4.5 x 50 mm
c Measuring tape k Screw for U-piece 4 x 50 mm
d Drilling machine l U-piece (optional anti-theft device)
e Screwdriver m Wall bracket
f
Hammer
g
Cutter knife
h Side cutter
DA DA 3. Installation 3. Installation
Nødvendigt værktøj Nødvendigt værktøj Medfølgende fastgørelsesmateriale Medfølgende fastgørelsesmateriale
a Blyant i Dyvler 8 x 40 mm
b Vaterpas j Skruer til vægbeslag 4,5 x 50 mm
c Målebånd k k Skrue til U-stykke 4 x 50 mm
d Boremaskine l U-stykke (valgfri tyverisikring)
e Skruetrækker m Vægmonteringsplade
f Hammer
g
Skærekniv
h
Sideskærer
FI FI 3. Asennus 3. Asennus
Tarvittavat työkalut Tarvittavat työkalut Oheinen kiinnitysmateriaali Oheinen kiinnitysmateriaali
a Lyijykynä i Proppu 8 x 40 mm
b Vesivaaka j Seinätelineen ruuvit 4,5 x 50 mm
c Mittanauha k k U-kappaleen ruuvi 4 x 50 mm
d Porakone l U-kappale (optiona varkaudenesto)
e Ruuvitaltta m Seinäasennuslevy
f Vasara
g Leikkuri
h Sivuleikkuri
3. Installation 3. Installation
SV SV
Verktyg som behövs Verktyg som behövs Medföljande fästmaterial Medföljande fästmaterial
a Blyertspenna i plugg 8 x 40 mm
b Vattenpass j Skruvar för vägghållare 4,5 x 50 mm
c Måttband k Skruv för U-stycke 4 x 50 mm
d Borrmaskin l U-stycke (tillval för stöldskydd)
e Skruvmejsel m Väggmonteringsplatta
f Hammare
g Universalkniv
h Sidavbitare
1.
Place the wall bracket in the desired mounting posi-
tion and align it straight. Mark the drill holes.
2. Drill holes at the four marked positions.
1. Hold vægmonteringspladen i den ønskede position ,
og ret den lige ud. Markér borehullerne.
2. Bor huller på de fire markerede steder.
1. Pidä seinäasennuslevyä haluamassasi asennusasen-
nossa ja kohdista se suoraan. Merkitse porausreiät.
2.
Poraa reiät neljään merkittyyn kohtaan.
1. Håll väggmonteringsplattan i önskad monteringsposi-
tion och rikta upp den rakt. Markera borrhålen.
2. Borra hål på de fyra markerade ställena.
7 7
