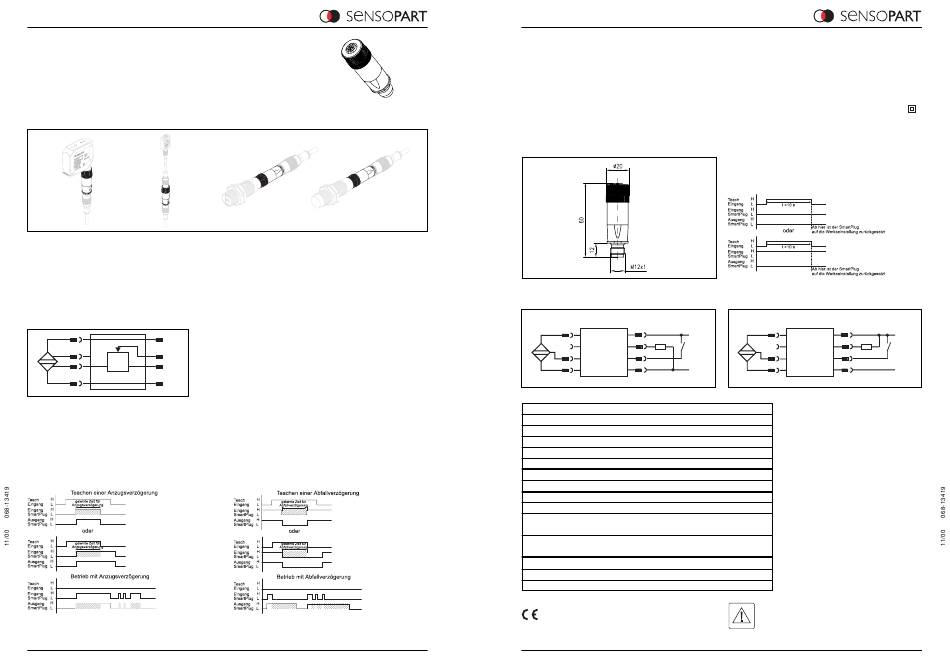

SENSOPART MFT 12 PP4 Kurzanleitung

SmartPlug MFT 12 PP4 / MFT 12 NN4
Programmierbarer Timer für Anzugs- oder Abfallverzögerung
- Direkte Adaption zwischen Sensor und Anschlußkabel
- Als Einschalt- oder Ausschaltverzögerung teachbar
- Einfache Einstellung durch externes Teach in
- Keine zusätzlichen Installationen erforderlich
- Zeitbereich 1 - 65535 ms
- Schaltverstärker bis 400 mA

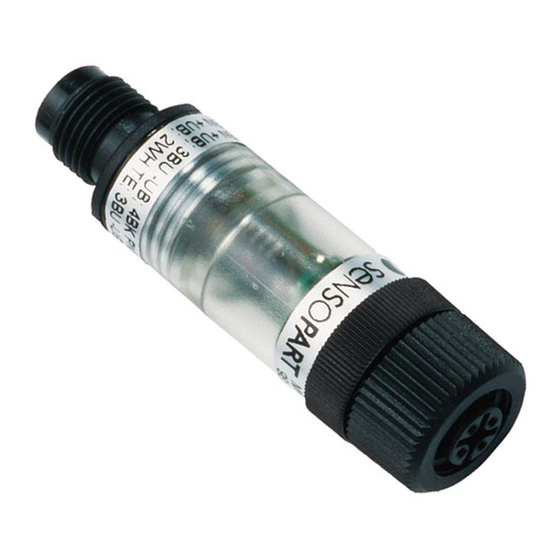

Der SmartPlug MFT 12 ist ein frei einstellbarer Timer zur direkten Adaption an Sensoren mit genormtem M12 Anschluß.
090-13386
Der SmartPlug MFT 12 steht in 2 Varianten zur Verfügung:
- PNP Eingang – PNP Ausgang MFT 12 PP4 (zur Verwendung mit PNP-Sensoren)
- NPN Eingang – NPN Ausgang MFT 12 NN4 (zur Verwendung mit NPN-Sensoren)
Anschluß:
Der Anschluß des SmartPlug ist sehr einfach; der SmartPlug wird auf den M12 Stecker eines Sensors aufgesteckt, das Sensoran-
schlußkabel wird am anderen Ende des SmartPlug angeschlossen. Die Steckerbelegung des Sensors muß der Norm entsprechen
(1 + Ub (BN) 3 – Ub (BU) 4 Ausgang (BK) )
+Ub 1 1
+Ub
Teach Eingang
2
2
Timer
4 4
Ausgang
Eingang
SmartPlug
SmartPlug
-Ub 3 3
-Ub
Einstellung:
Die Einstellung der Verzögerungszeit wird über die Signale "Teach Eingang" und "Eingang SmartPlug" realisiert. Wenn z. Bsp. 4 Se-
kunden verzögert werden soll kann die Einstellung wie folgt durchgeführt werden: (die Betriebsspannung ist eingeschaltet)
1. Teacheingang mit + Ub verbinden
2. Sensor 4 Sekunden lang betätigen
3. Teacheingang von + Ub trennen -> FERTIG
Nach dieser Einstellung hat der SmartPlug eine Anzugverzögerung von 4 Sekunden.
Die Einstellung bleibt auch in ausgeschaltetem Zustand erhalten.
D55-00067
H = Eingang oder Ausgang aktiv; L = Eingang oder Ausgang inaktiv
Der Timer wird bei Einschalten der Betriebsspannung zurückgesetzt. Im Auslieferungszustand steht die Vorwahlzeit auf 100 ms Abfall-
verzögerung.
Änderungen vorbehalten
SensoPart Industriesensorik GmbH, D-79695 Wieden, Tel. 07673-821-0 Fax 07673-821-30
D55-00068
Printed in Germany
SmartPlug MFT 12 PP4 / MFT 12 NN4
Programmierbarer Timer für Anzugs- oder Abfallverzögerung
Technische Daten:
Betriebsspannung: 10 ... 30 V DC max. 10 % Restwelligkeit
Eigenstromverbrauch: < 10 mA
Eingangswiderstand: > 10 kOhm
Max. Eingangsfrequenz: 10 kHz
Min. Ansprechzeit: 0,1 ms
Max. Ausgangsstrom: 400 mA Kurzschlußfest
Umgebungstemperaturbereich: 0 ... +60 °C
Lagertemperaturbereich: -20 ... +60 °C
X53-00255
MFT 12 PP4
+Ub 1 1
+Ub
2 SmartPlug 4
PNP
4 2
-Ub 3 3
-Ub
Funktion Gerät Einstellung
Öffner/Schließer Inverter MFC 12 Pausenzähler 1
Flip Flop (Eintaster / Austaster) MFC 12 Pausenzähler 2
Teiler (Ein Impuls pro Umdrehung) MFC 12 Impulszähler n
Teile zählen (Count down) MFC 12 Impulszähler n
Schaltverstärker bis 400 mA MFC 12 Impulszähler 1
Abfallverzögerung MFT 12 Abfallverzögerung n
Anzugsverzögerung MFT 12 Anzugsverzögerung n
PNP / NPN Umsetzung MFI 12 PN4 Werkseinstellung
NPN / PNP Umsetzung MFI 12 NP4 Werkseinstellung
PNP / NPN Umsetzung und
Öffner/Schließer Invertierung MFI 12 PN4 N.O. -> N.C. teachen
NPN / PNP Umsetzung und
Öffner/Schließer Invertierung MFI 12 NP4 N.O. -> N.C. teachen
Stillstandsüberwachung MFF 12 PP4
Drehzahlüberwachung MFF 12 PP4
Stauerkennung MFF 12 PP4
Änderungen vorbehalten
SensoPart Industriesensorik GmbH, D-79695 Wieden, Tel. 07673-821-0 Fax 07673-821-30
Anzeige: LED rot
Gehäusematerial: Kunststoff PBTP / PA
Schutzart: IP 67
Abmessungen: ø20 x 60
Anschluß Eingang: M12 Buchse 4 pol.
Anschluß Ausgang: M12 Stecker 4 pol.
Schutzklasse (nur bei beidseitigem Anschluß):
Gewicht: 15 g
Rückstellung auf Werkseinstellung
100 ms Abfallverzögerung
D55-00075
MFT 12 NN4
+Ub 1 1
+Ub
2 SmartPlug 4
NPN
4 2
-Ub 3 3
-Ub
Der Einsatz dieser Geräte in Anwendungen, wo die
Sicherheit von Personen von der Gerätefunktion
abhängt, ist nicht zulässig.
