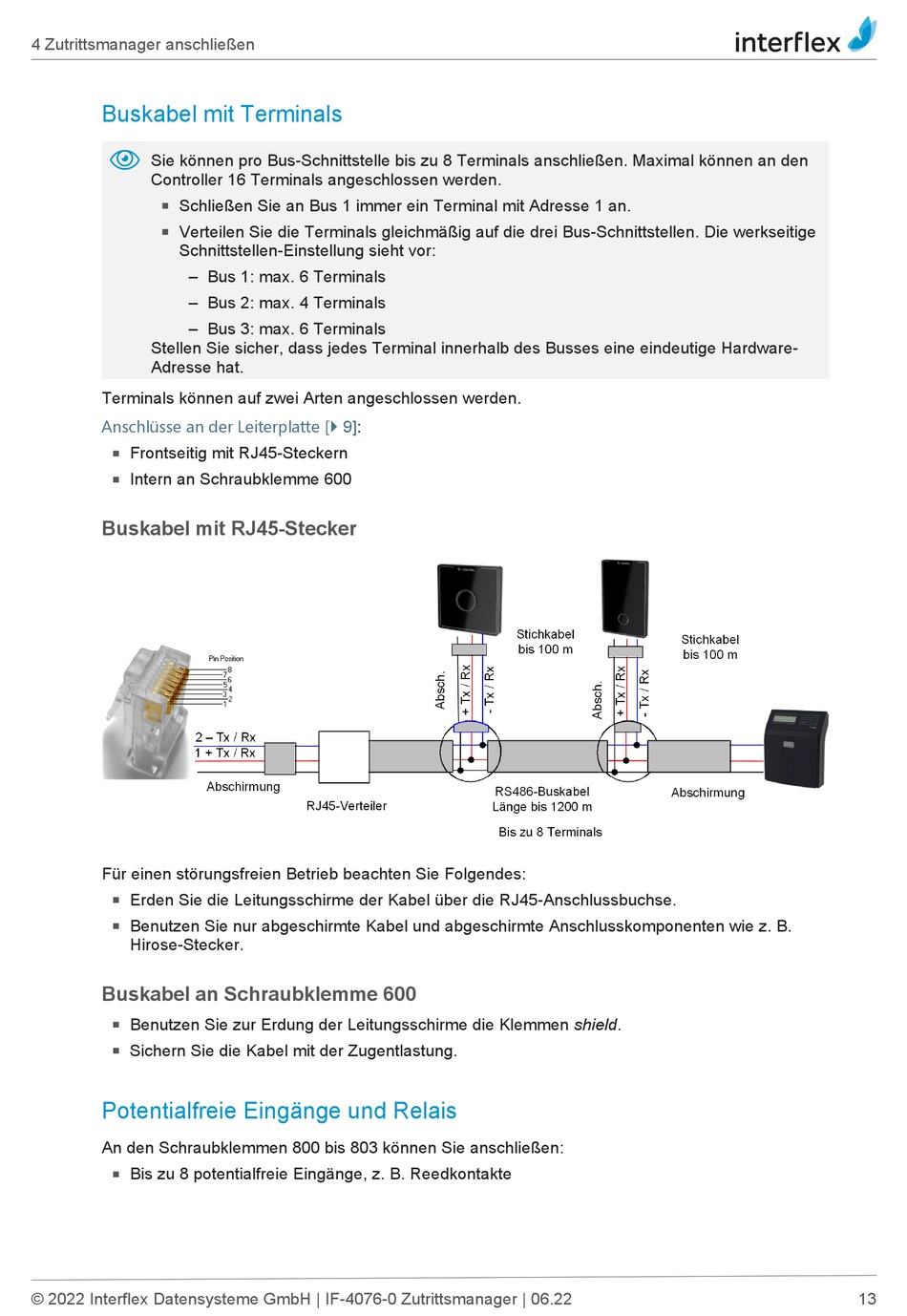

4 Zutrittsmanager anschließen
Buskabel mit Terminals
Sie können pro Bus-Schnittstelle bis zu 8 Terminals anschließen. Maximal können an den
Controller 16 Terminals angeschlossen werden.
Schließen Sie an Bus 1 immer ein Terminal mit Adresse 1 an.
n
Verteilen Sie die Terminals gleichmäßig auf die drei Bus-Schnittstellen. Die werkseitige
n
Schnittstellen-Einstellung sieht vor:
– Bus 1: max. 6 Terminals
– Bus 2: max. 4 Terminals
– Bus 3: max. 6 Terminals
Stellen Sie sicher, dass jedes Terminal innerhalb des Busses eine eindeutige Hardware-
Adresse hat.
Terminals können auf zwei Arten angeschlossen werden.
Anschlüsse an der Leiterplatte
Frontseitig mit RJ45-Steckern
n
Intern an Schraubklemme 600
n
Buskabel mit RJ45-Stecker
Für einen störungsfreien Betrieb beachten Sie Folgendes:
Erden Sie die Leitungsschirme der Kabel über die RJ45-Anschlussbuchse.
n
Benutzen Sie nur abgeschirmte Kabel und abgeschirmte Anschlusskomponenten wie z. B.
n
Hirose-Stecker.
Buskabel an Schraubklemme 600
Benutzen Sie zur Erdung der Leitungsschirme die Klemmen shield.
n
Sichern Sie die Kabel mit der Zugentlastung.
n
Potentialfreie Eingänge und Relais
An den Schraubklemmen 800 bis 803 können Sie anschließen:
Bis zu 8 potentialfreie Eingänge, z. B. Reedkontakte
n
© 2022 Interflex Datensysteme GmbH | IF-4076-0 Zutrittsmanager | 06.22
[} 9]:
13
