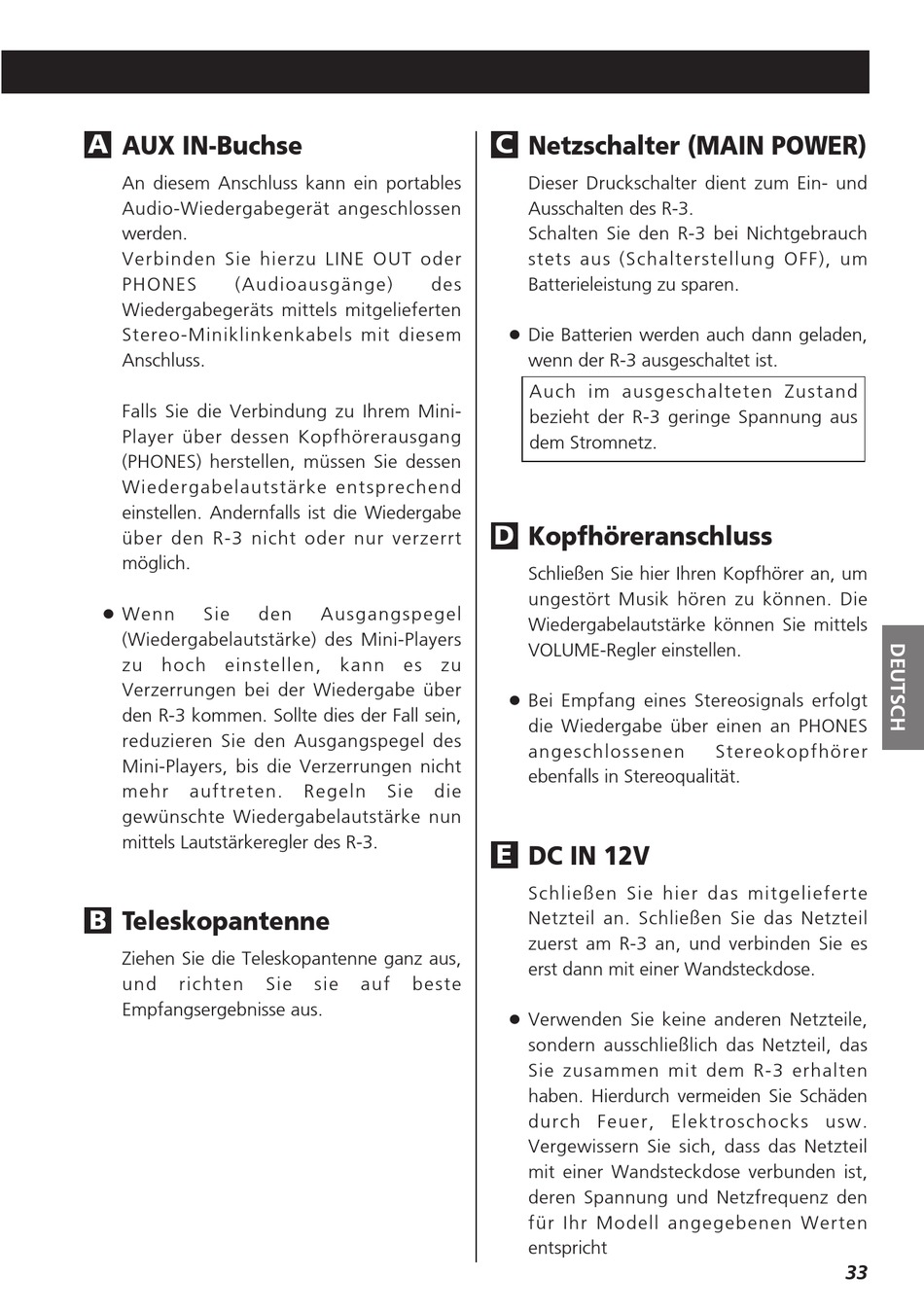

Kopfhöreranschluss - Teac R-3 Bedienungsanleitung

A
AUX IN-Buchse
An diesem Anschluss kann ein portables
Audio-Wiedergabegerät angeschlossen
werden.
Verbinden Sie hierzu LINE OUT oder
PHONES (Audioausgänge)
Wiedergabegeräts mittels mitgelieferten
Stereo-Miniklinkenkabels mit diesem
Anschluss.
Falls Sie die Verbindung zu Ihrem Mini-
Player über dessen Kopfhörerausgang
(PHONES) herstellen, müssen Sie dessen
Wiedergabelautstärke entsprechend
einstellen. Andernfalls ist die Wiedergabe
über den R-3 nicht oder nur verzerrt
möglich.
< Wenn Sie den
(Wiedergabelautstärke) des Mini-Players
zu hoch einstellen, kann es zu
Verzerrungen bei der Wiedergabe über
den R-3 kommen. Sollte dies der Fall sein,
reduzieren Sie den Ausgangspegel des
Mini-Players, bis die Verzerrungen nicht
mehr auftreten.
gewünschte Wiedergabelautstärke nun
mittels Lautstärkeregler des R-3.
B
Teleskopantenne
Ziehen Sie die Teleskopantenne ganz aus,
und richten
Empfangsergebnisse aus.
des
Ausgangspegel
Regeln Sie die
Sie sie auf beste
C
Netzschalter (MAIN POWER)
Dieser Druckschalter dient zum Ein- und
Ausschalten des R-3.
Schalten Sie den R-3 bei Nichtgebrauch
stets aus (Schalterstellung OFF), um
Batterieleistung zu sparen.
< Die Batterien werden auch dann geladen,
wenn der R-3 ausgeschaltet ist.
Auch im ausgeschalteten Zustand
bezieht der R-3 geringe Spannung aus
dem Stromnetz.
D
Kopfhöreranschluss
Schließen Sie hier Ihren Kopfhörer an, um
ungestört Musik hören zu können. Die
Wiedergabelautstärke können Sie mittels
VOLUME-Regler einstellen.
< Bei Empfang eines Stereosignals erfolgt
die Wiedergabe über einen an PHONES
angeschlossenen
ebenfalls in Stereoqualität.
E
DC IN 12V
Schließen Sie hier das mitgelieferte
Netzteil an. Schließen Sie das Netzteil
zuerst am R-3 an, und verbinden Sie es
erst dann mit einer Wandsteckdose.
< Verwenden Sie keine anderen Netzteile,
sondern ausschließlich das Netzteil, das
Sie zusammen mit dem R-3 erhalten
haben. Hierdurch vermeiden Sie Schäden
durch Feuer, Elektroschocks usw.
Vergewissern Sie sich, dass das Netzteil
mit einer Wandsteckdose verbunden ist,
deren Spannung und Netzfrequenz den
für Ihr Modell angegebenen Werten
entspricht
Stereokopfhörer
33
