7.

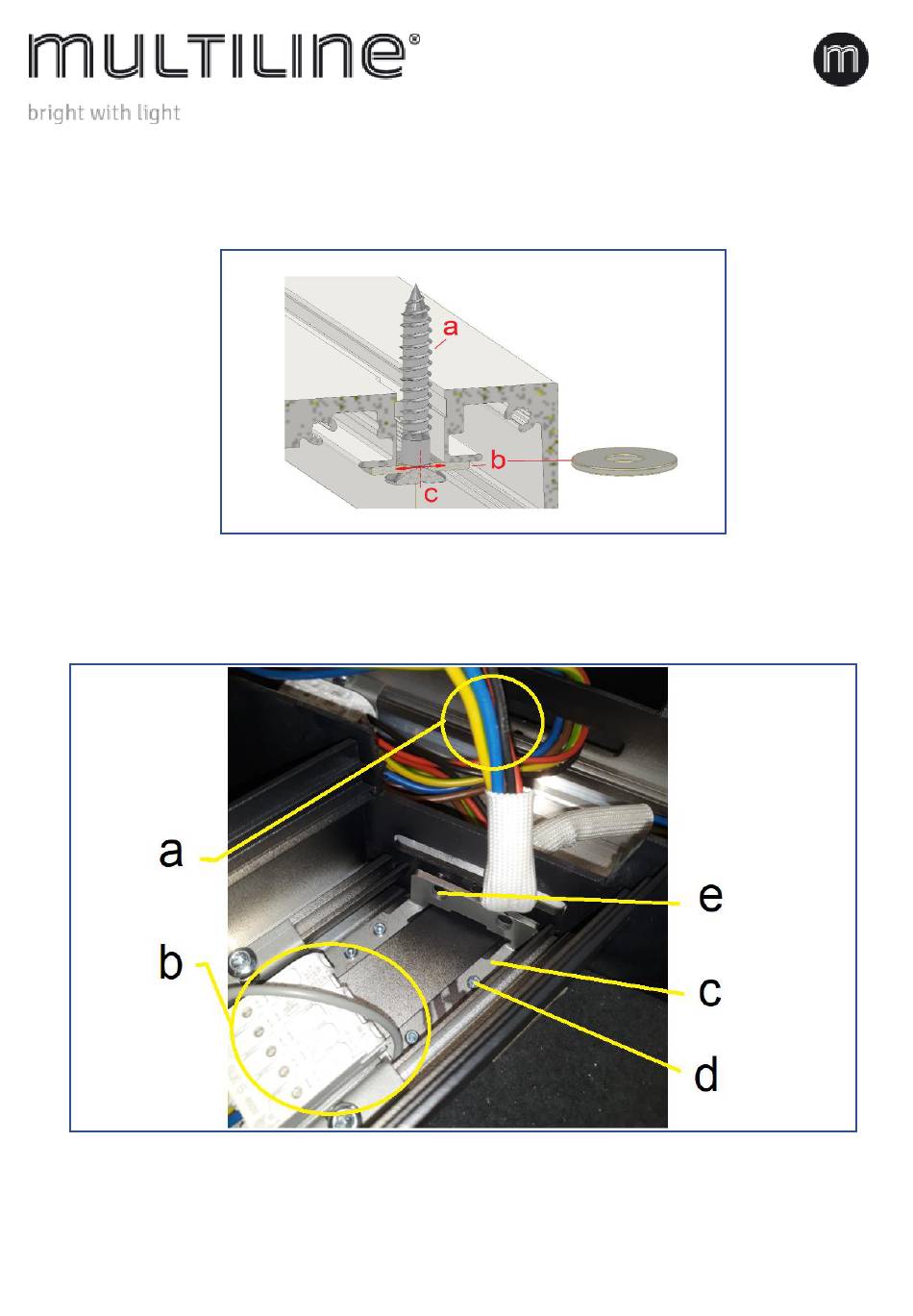

Gebruik bij voorkeur spaanplaatschroeven (a) en pluggen, in combinatie met een carrosseriering (b) van 15 mm met
een gat van 5,3 mm. Zo heeft een schroef met verzonken kop minder invloed op de positie van het profiel, maar kan
het profiel wel een paar mm naar links of rechts verschoven (c) worden. Zo kunnen de profielen op één lijn
vastgeschroefd worden. Niet van toepassing bij pendelmontage.
8.
De LED boards kunnen weer aangesloten en in het profiel geklikt worden. De verbinding tussen de profielen gebeurt
met een beugel (c) die met stelschroeven (d) vast zit. Monteer het profiel met deze beugel (e) in de uitsparing van
het andere profiel. Gebruik hiervoor een flexibele of haakse schroefbithouder. Trek zo beide profielen samen. Steek
de bedrading, die in overlengte (a) gemaakt is, door de opening en sluit deze dan aan op de aansluitklemmen (b) van
het volgende profiel. De kleurencode en functie van de draden staat op het bedradingsschema.
9.
Plaats de diffusers terug en zorg ervoor dat ze in de snijpunten goed aansluiten. De diffusers kunnen door warmte
lichtjes uitzetten.
9
