D : Montageanleitung zur Konfiguration mit Profilen in einem Winkel
1.

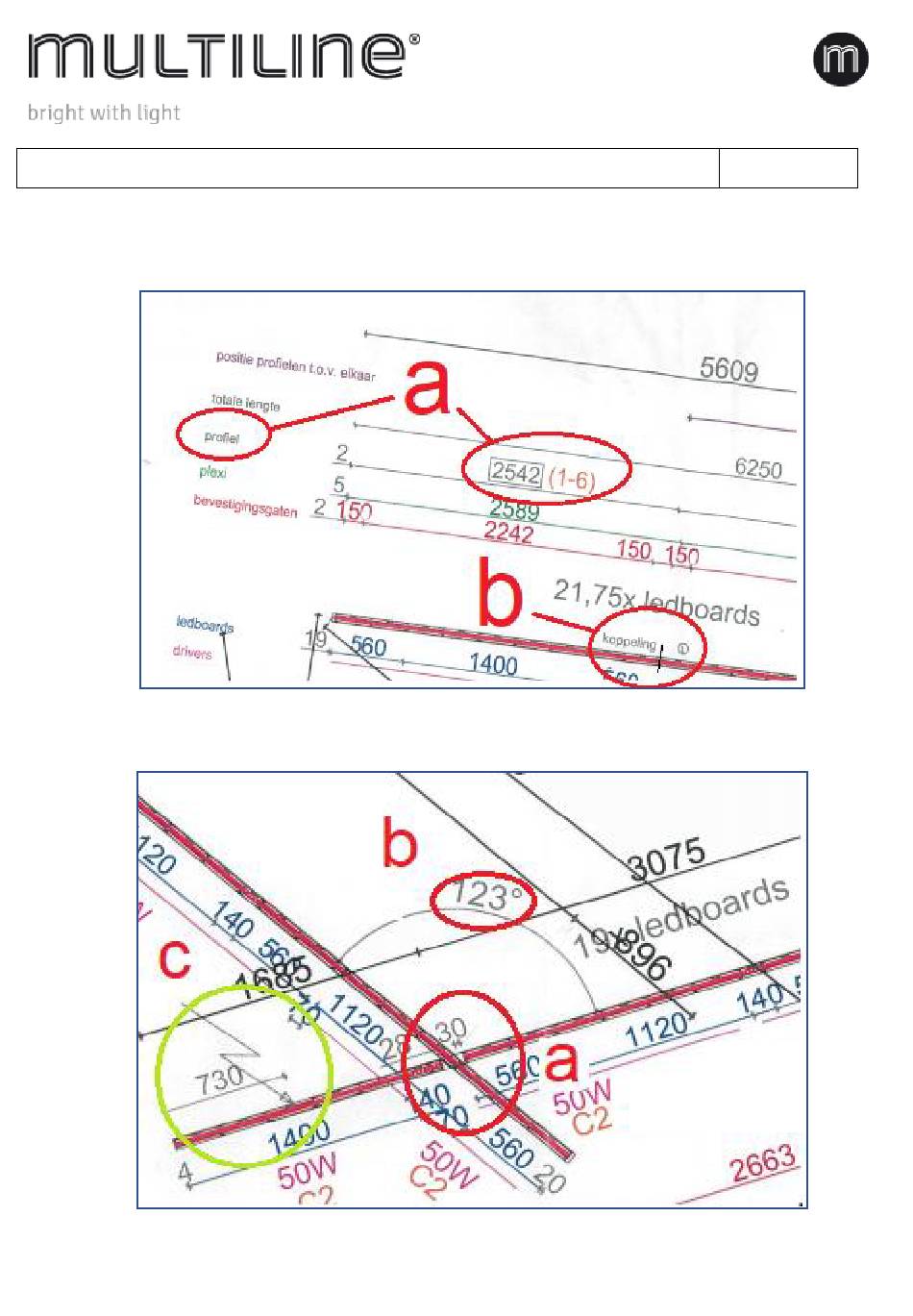

Überprüfen Sie, ob alle Profile im Paket enthalten sind. Jedes Profil hat eine Nummer (a) und steht so mit seiner
Länge (im Rahmen) auf dem Plan. Mehrere identische Profile wie im Beispiel (6 Stück) sind mit (1–6) gekennzeichnet.
Zwischen Profilen in Flucht gibt es eine „Kupplung" (b) gekennzeichnet.
2.
Die Schnittpunkte (a) werden durch die Winkelgrade (b) angegeben. Aufgrund von diesem Winkel werden die
Aussparungen in den Hauptprofilen hergestellt. Die Einspeisung (c) wird durch ein Blitzzeichen angegeben. Der
Diffusor des einen Profils wird in diesem Schnittpunkt bis zum Diffusor des anderen Profils fortgesetzt.
