7.

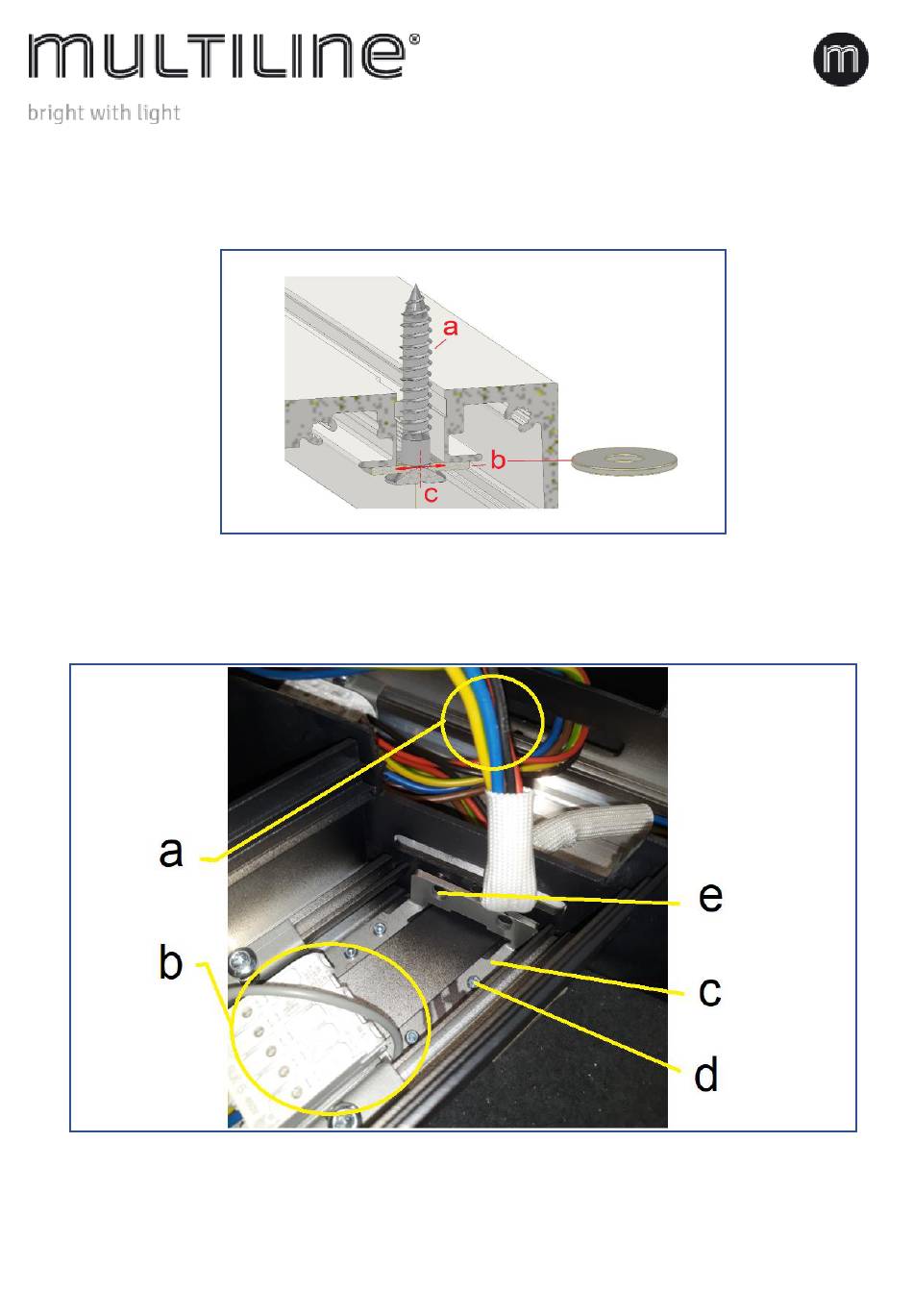

Utilisez de préférence des vis (a) et des chevilles pour aggloméré, en combinaison avec une rondelle de corps de 15
mm (b) avec un trou de 5,3 mm. De cette façon une vis à tête fraisée a moins d'influence sur la position du profilé,
mais ce profilé peut être déplacé de quelques mm vers la gauche ou la droite (c). Cela permet de visser les profilés en
une seule ligne. Ne s'applique pas au montage suspendu.
8.
Les modules LED peuvent être reconnectés et encliquetés dans le profilé. La connexion entre les profils se fait avec le
support sur mesure (c), qui est déjà fixés avec des vis de réglage (d). Montez le profilé avec ce support et avec les
boulons (e) dans l'évidement de l'autre profilé et utilisez pour cela un porte-embout flexible ou coudé. Tirez les deux
profils ensemble. Insérez le câblage, qui a été fait en excès (a), à travers l'ouverture, puis connectez-le aux bornes (b)
du profil suivant. Trouvez le code couleur et la fonction des fils sur le schéma de câblage.
9.
Replacez les diffuseurs et assurez-vous qu'ils sont bien ajustés aux intersections. Les diffuseurs peuvent se dilater
légèrement en raison de la chaleur.
13
