NL : Montage instructie voor opstelling met profielen onder een hoek

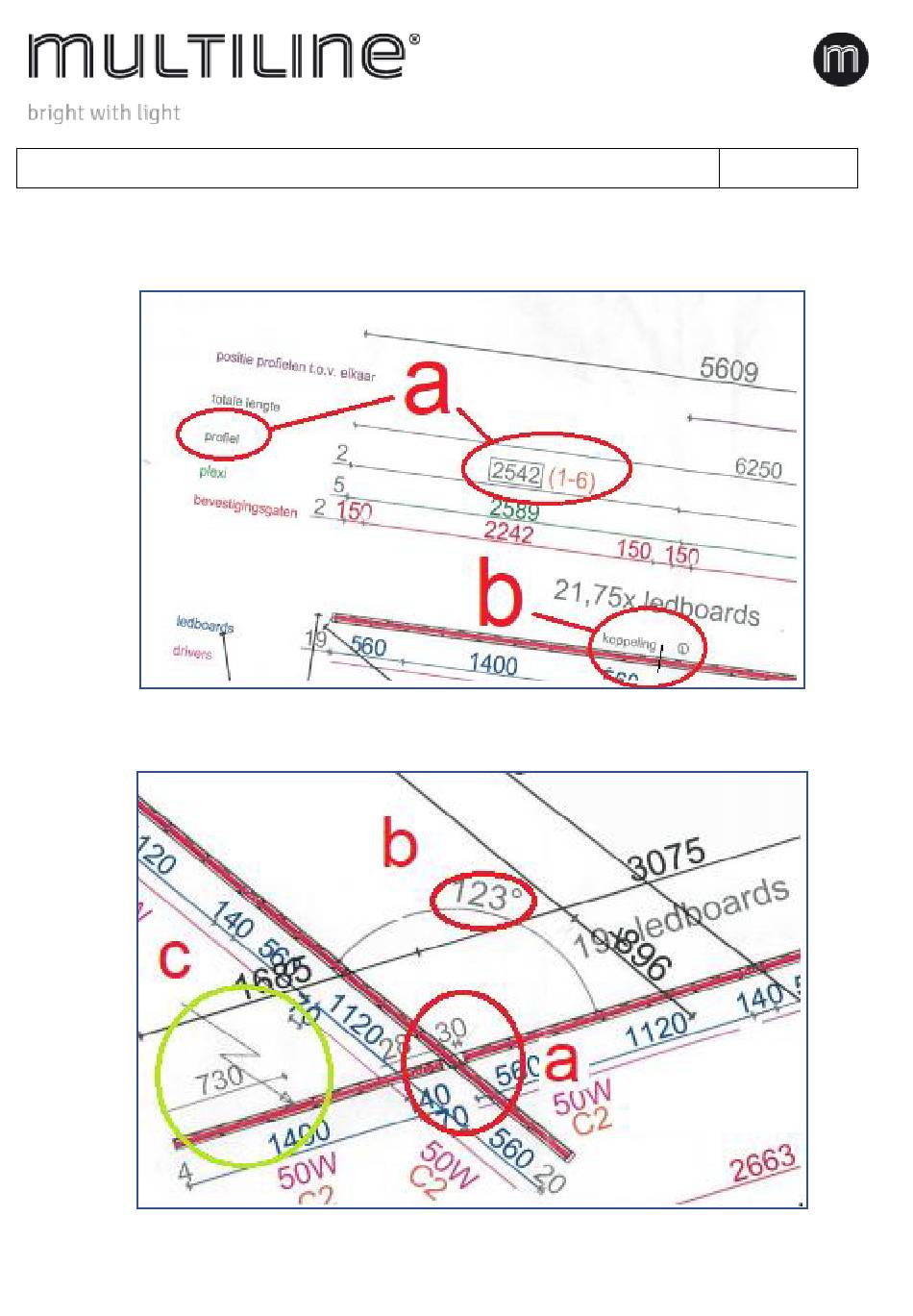

1.
Controleer eerst of alle profielen in het pakket zitten. Elk profiel heeft een eigen nummer (a) en staat ook zo op het
plan aangegeven met zijn lengte (in het kader). Als er meerdere identieke profielen zijn, wordt dit zoals hieronder (6
stuks) aangeduid met (1–6). Tussen profielen in één lijn zit een "koppeling" (b).
2.
De snijpunten (a) worden aangeduid met de graden van de hoek (b). De uitsparingen in de hoofdprofielen zijn op
basis van die hoek gemaakt. Het voedingspunt (c) wordt met een bliksemteken aangeduid. De diffuser (plexi) van het
ene profiel gaat in dit snijpunt doorlopen tot tegen de diffuser van het andere profiel.
6
48.01115000-0000
