3.3. Geräteseitiger Anschluss
ACHTUNG!
Empfindliche Sensorik!
•
Das Gerät nur am Sockel greifen.
•
Ring und Verbindungen nicht mechanisch belasten (verbiegen).
Vorsicht Hebelwirkung!
Der Anschluss an den RS485-Bus und die Hilfsspannung erfolgt über die Buchse im So-
ckel. Schrauben Sie dafür den Sockel von der Sockel-Halterung.
Die Leitung kann in der Mastverlängerung geführt werden oder zwischen Sockel und
Sockel-Halterung herausgeführt werden.
Wetterstation Suntracer RS485 pro • Stand: 20.09.2021 • Technische Änderungen und Irrtümer vorbehalten.
6

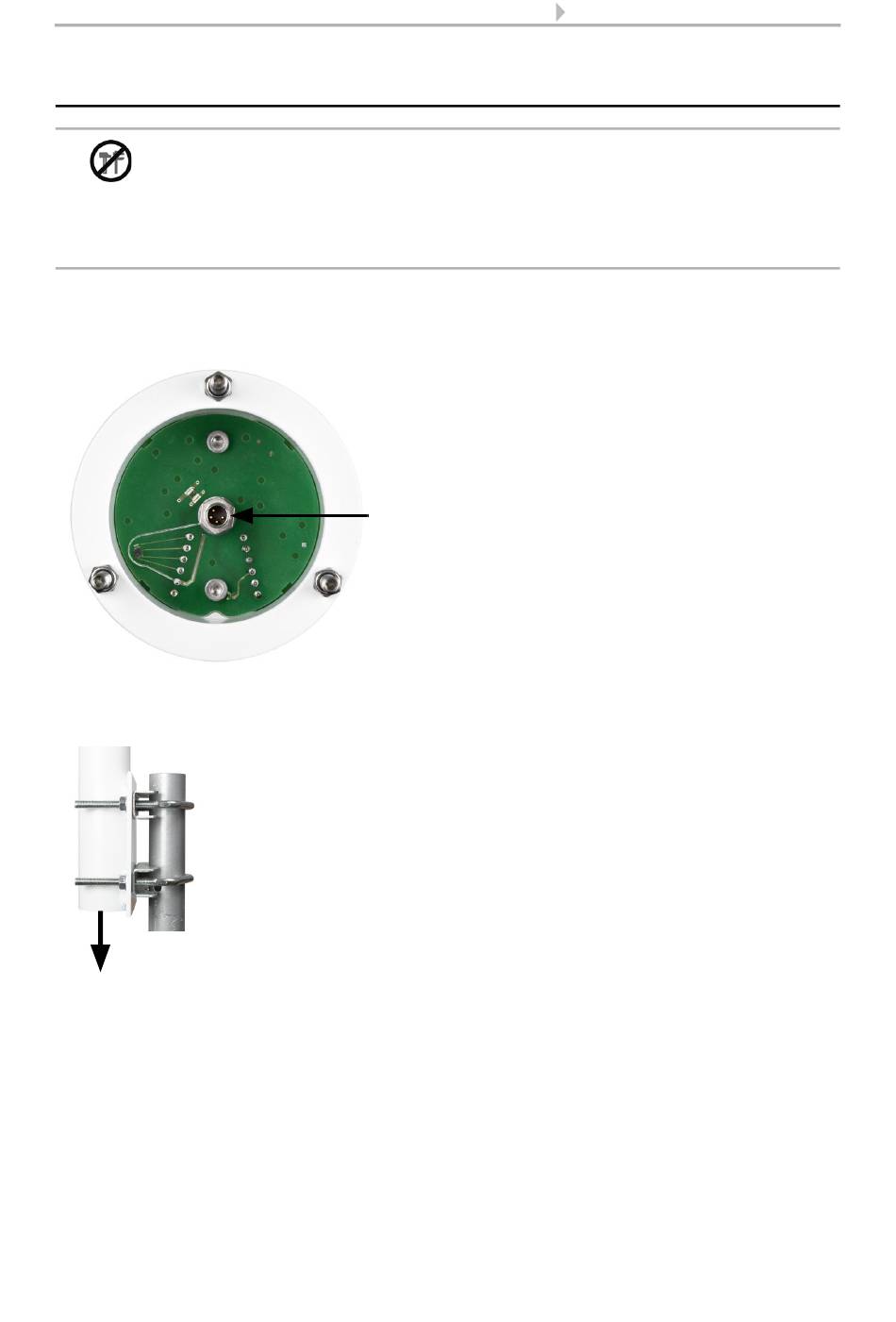

Abb. 3: Ansicht von unten (Sockel)
Verschrauben Sie den M8-Steckverbinder
des Anschlusskabels mit der Anschlussbuch-
se.
1
Anschlussbuchse
1
Abb. 4: Leitungsführung
in Mastverlängerung
Installation und Inbetriebnahme
