4.3.2 Fülldruck der Heizungs anlage kontrollieren
b
Vorsicht!
Mögliche Geräteschäden durch zu geringen
Fülldruck!
Bei Betrieb der Heizungsanlage mit zu
geringem Füll druck sind Folgeschäden am
Heizgerät und der Heizungsanlage möglich.
Das Heizgerät schaltet bei einem Fülldruck
unter 0,3 bar automatisch ab.
>
Füllen Sie die Heizungsanlage spätestens
bei einem Fülldruck unter 0,6 bar auf.
Um den Betrieb der Anlage mit einer zu geringen
Wassermenge zu vermeiden und dadurch möglichen
Folgeschäden vorzu beugen, verfügt Ihr Heizgerät über
einen Druck sensor. Dieser signalisiert Ihnen beim Unter-
schreiten von 0,6 bar den Druckmangel, indem im
Display der Druckwert blinkend dargestellt wird.
>
Füllen Sie die Heizungsanlage auf, sobald der Druck-
wert im Display blinkt.
i
Wenn der Fülldruck der Heizungsanlage unter
0,3 bar sinkt, dann schaltet das Heizgerät ab
und im Display erscheint die Fehlermeldung
F.22. Um das Heizgerät wieder in Betrieb zu
nehmen, müssen Sie Wasser in die Heizungs-
anlage nachfüllen.
i
Das Heizgerät verfügt über ein Mano meter
und über eine digitale Druckanzeige. Das
Manometer ermöglicht es Ihnen, auch bei
ausgeschaltetem Heizgerät schnell zu
erkennen, ob der Fülldruck im Sollbereich
liegt oder nicht.
Wenn das Heizgerät eingeschaltet ist, dann können Sie
wahlweise den genauen Fülldruck der Heizungsanlage
oder die Vorlauftemperatur im Display anzeigen lassen.
So lassen Sie sich im Display kurzzeitig Fülldruck oder
Vorlauf temperatur anzeigen:
>
Drücken Sie die Minus-Taste
Wenn Sie vorher die Temperaturanzeige eingestellt
hatten, dann zeigt das Display jetzt den Fülldruck der
Heiz ungs anlage an.
Wenn Sie vorher die Fülldruckanzeige eingestellt hatten,
dann zeigt das Display jetzt die Vorlauftemperatur an.
Bedienungsanleitung ecoTEC exclusiv 0020087951_00
So stellen Sie die Anzeige dauerhaft von Fülldruck auf
Vorlauftemperatur oder von Vorlauftemperatur auf
Fülldruck um:
>
Das Display schaltet auf Fülldruckanzeige um, wenn es
vorher die Temperatur angezeigt hat. Das Display
schaltet auf Temperaturanzeige um, wenn es vorher den
Fülldruck angezeigt hat.
Wenn sich die Heizungs anlage über mehrere Stock werke
erstreckt, dann kann ein höherer Fülldruck der Heizungs-
anlage erforderlich sein.
>

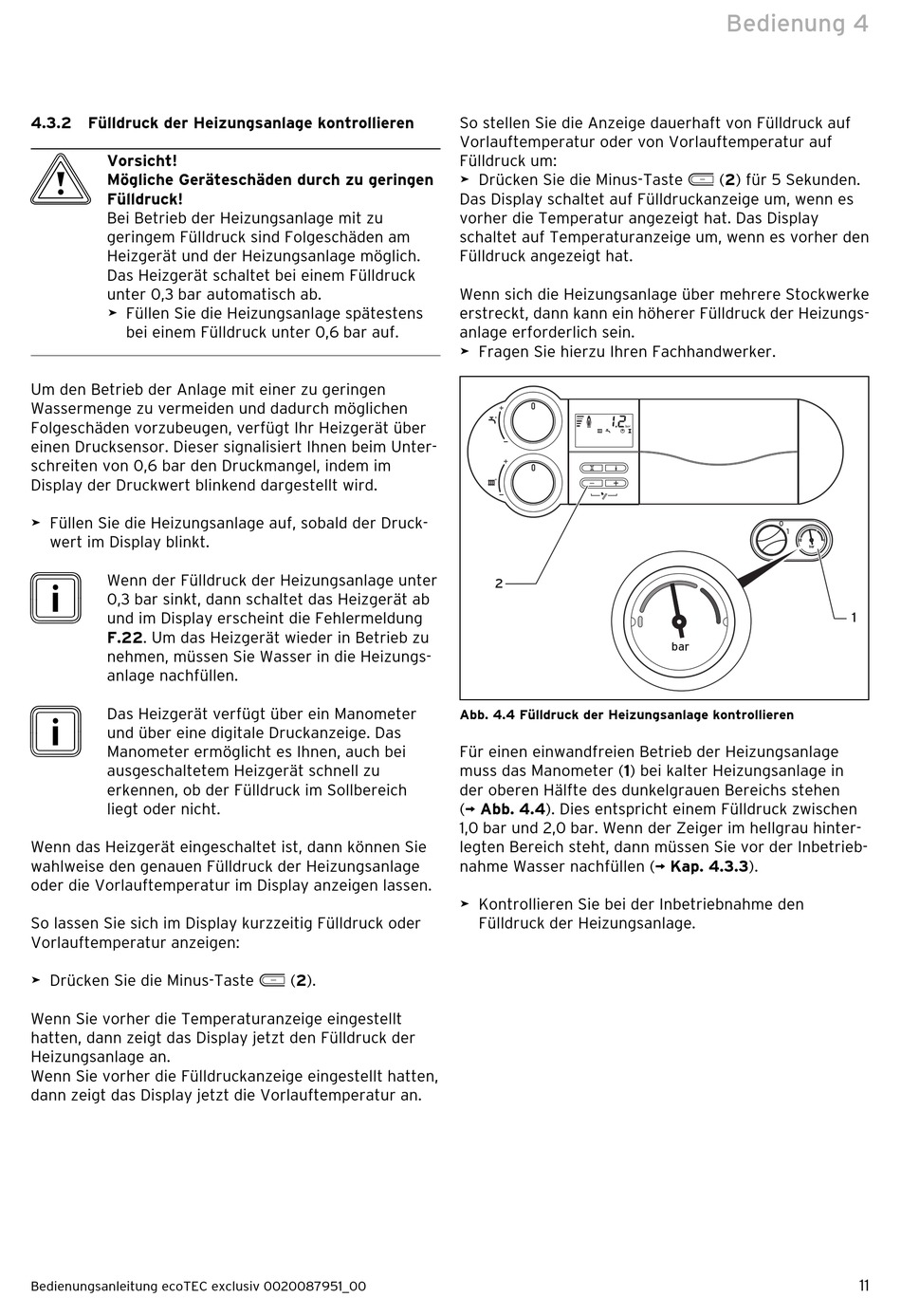

Abb. 4.4 Fülldruck der Heizungs anlage kontrollieren
Für einen einwandfreien Betrieb der Heizungs anlage
muss das Manometer (1) bei kalter Heizungsanlage in
der oberen Hälfte des dunkelgrauen Bereichs stehen
(¬ Abb. 4.4). Dies entspricht einem Fülldruck zwischen
1,0 bar und 2,0 bar. Wenn der Zeiger im hellgrau hinter-
legten Bereich steht, dann müssen Sie vor der Inbetrieb-
nahme Wasser nachfüllen (¬ Kap. 4.3.3).
>
(2).
Drücken Sie die Minus-Taste
Fragen Sie hierzu Ihren Fachhandwerker.
2
Kontrollieren Sie bei der Inbetriebnahme den
Fülldruck der Heizungsanlage.
Bedienung 4
(2) für 5 Sekunden.
bar
bar
1
11
