Fundament

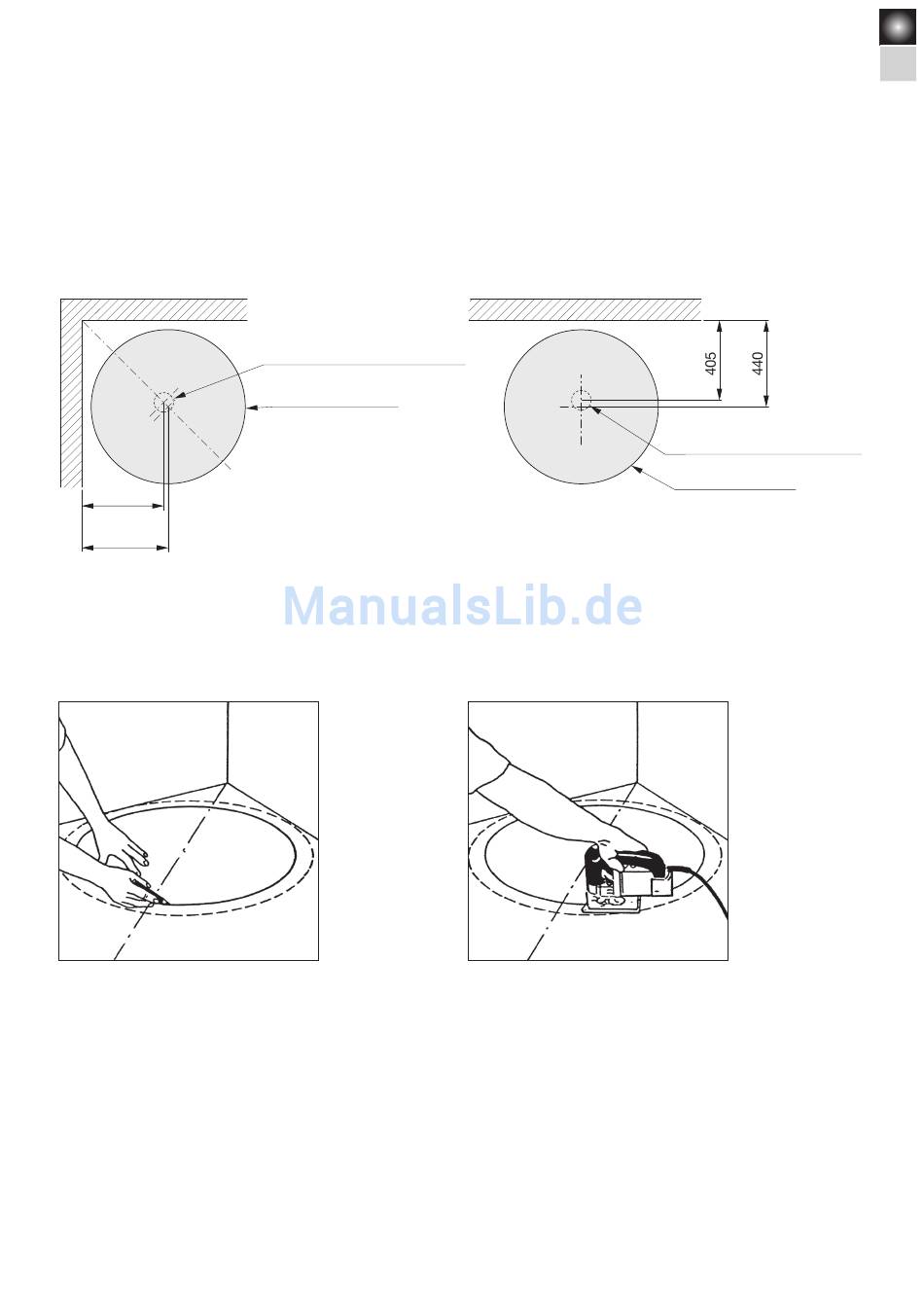

Das Anbringen von Bodenöffnungen für das Fundament und einen eventuellen Zuluftkanal erfolgt gemäß den Maßen auf Abbildung 3 bzw.
4. Diese Maße geben Auskunft über die minimal zulässigen Installationsabstände gemäß Abbildung 1 bzw. 2.
Abbildung 3
415
Centrum
Mitte
440
Markieren Sie die Position des Kachelofenfundaments gemäß Abbildung 3 bzw. 4. Bringen Sie die Bodenöffnungen an und
bauen Sie das Fundament auf einer Höhe mit dem fertigen bzw. geplanten Boden. Achten Sie auf eine ebene und waagerechte
Fundamentausrichtung.
Förbränningsluftstillförsel från
Verbrennungsluftzufuhr vom Fundament – 100
fundament – Ø100 Spirorör
Stangenrohr
Fundament Ø780
Fundament Ø780
Abbildung 4
FUNDAMENT
Förbränningsluftstillförsel från
Verbrennungsluftzufuhr vom Fundament – 100
fundament – Ø100 Spirorör
Stangenrohr
Fundament Ø780
Fundament Ø780
DE
63
