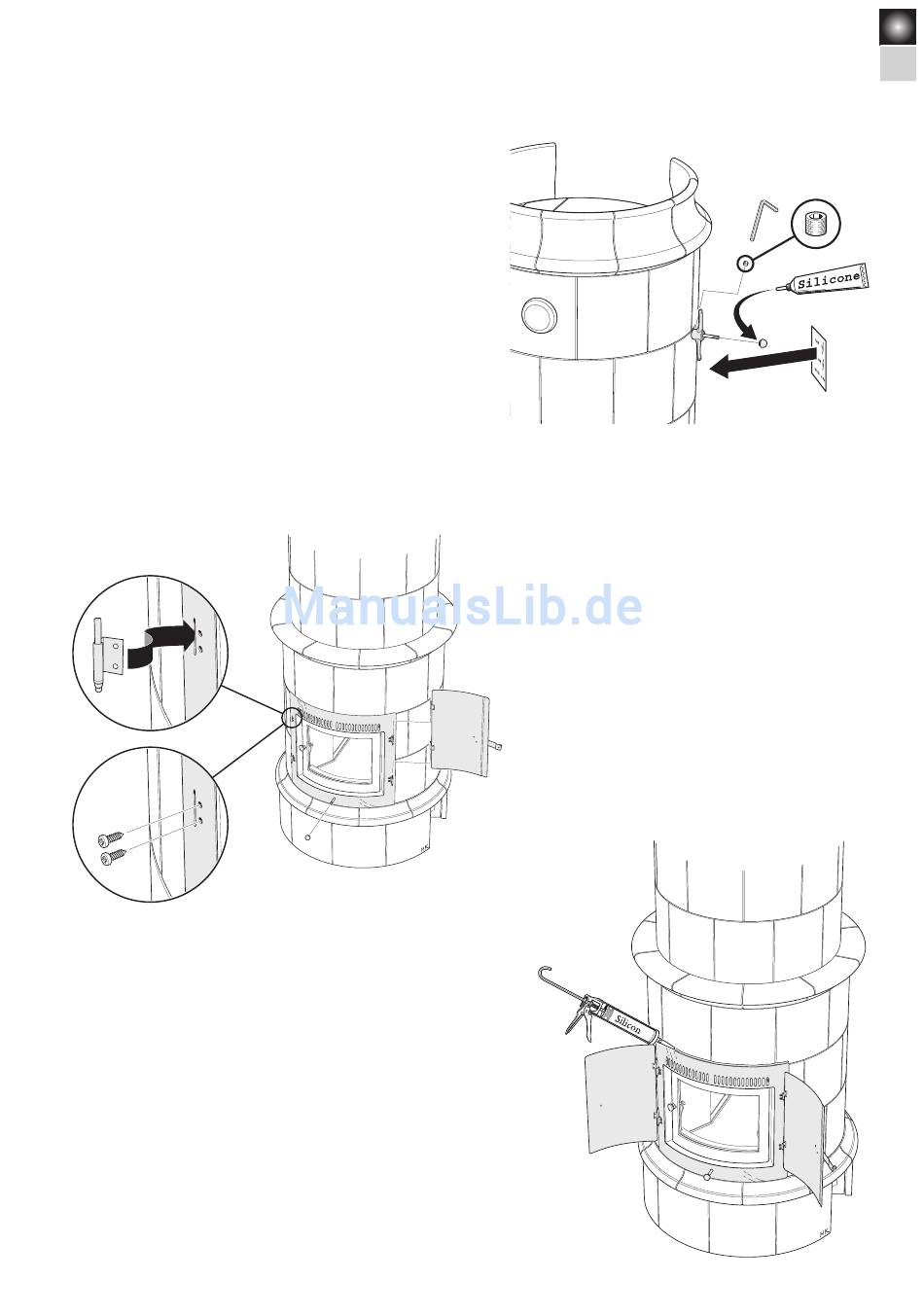

Setzen Sie den Messinggriff auf das Rohr für die Rauchgasklappe
auf und drehen Sie die Befestigungsschraube ein. Die
Befestigungsschraube wird in die Vertiefung eingedreht und
darf nicht zu fest angezogen werden. Halten Sie daher den
Inbusschlüssel am kurzen Ende fest. Justieren Sie den Griff
an der Welle, bevor Sie die Befestigungsschraube anziehen.
Füllen Sie eine geringe Silikonmenge in die Öffnung am Knauf
auf schrauben Sie den Knauf einige Drehungen auf die Stange.
Schieben Sie die Stange in ihre innerste Stellung. Schrauben
Sie den Knauf zum Griff hin weiter auf, lassen Sie jedoch einen
kleinen Spalt. Lassen Sie den Leim aushärten.
Ziehen Sie das Schutzpapier vom statisch haftenden Aufkleber,
der Auskunft über die Funktionen der Rauchgasklappe gibt.
Befeuchten Sie die Kachel mit reinem Wasser und bringen Sie den
Aufkleber rechts neben der Klappenregelung an.
1
2
Dichten Sie den Bereich zwischen Messingfront und Kacheln
durch Verfugen mit Silikon ab. Setzen Sie vor dem Verfugen
die Abdeckung auf Messingfront und Kacheln auf, damit kein
Silikon an unerwünschte Stellen gelangt. Glätten Sie das Silikon
mit einem angefeuchteten Finger und ziehen Sie die Abdeckung
sofort nach dem Verfugen ab.
Justieren Sie die Position des Einsatzes, sodass die
Vorderseite an den Kacheln anliegt. Nehmen Sie den
schützenden Kunststoff an Messingfront und Klappen ab.
Passen Sie die Messingfront anhand der Schraubenlöcher
in den Einsatz ein. Halten Sie die Messingfront an
ihrer Position. Schieben Sie die Scharniere zwischen
Messing und Einsatz und ziehen Sie die Schrauben um
einige Drehungen an. Hängen Sie die Messingklappen
an den Scharnieren auf und ziehen Sie alle Schrauben
fest. Schrauben Sie den Messingknauf an der
Verbrennungsluftregelung an.
DE
KACHELANBRINGUNG
81
