DE
MONTAGE
71
Wenn der Ofen über die Rückseite angeschlossen werden soll, sind die Vorbereitungen dafür zu treffen, bevor Sie mit Schicht B5
fortsetzen. Siehe Seite 74.

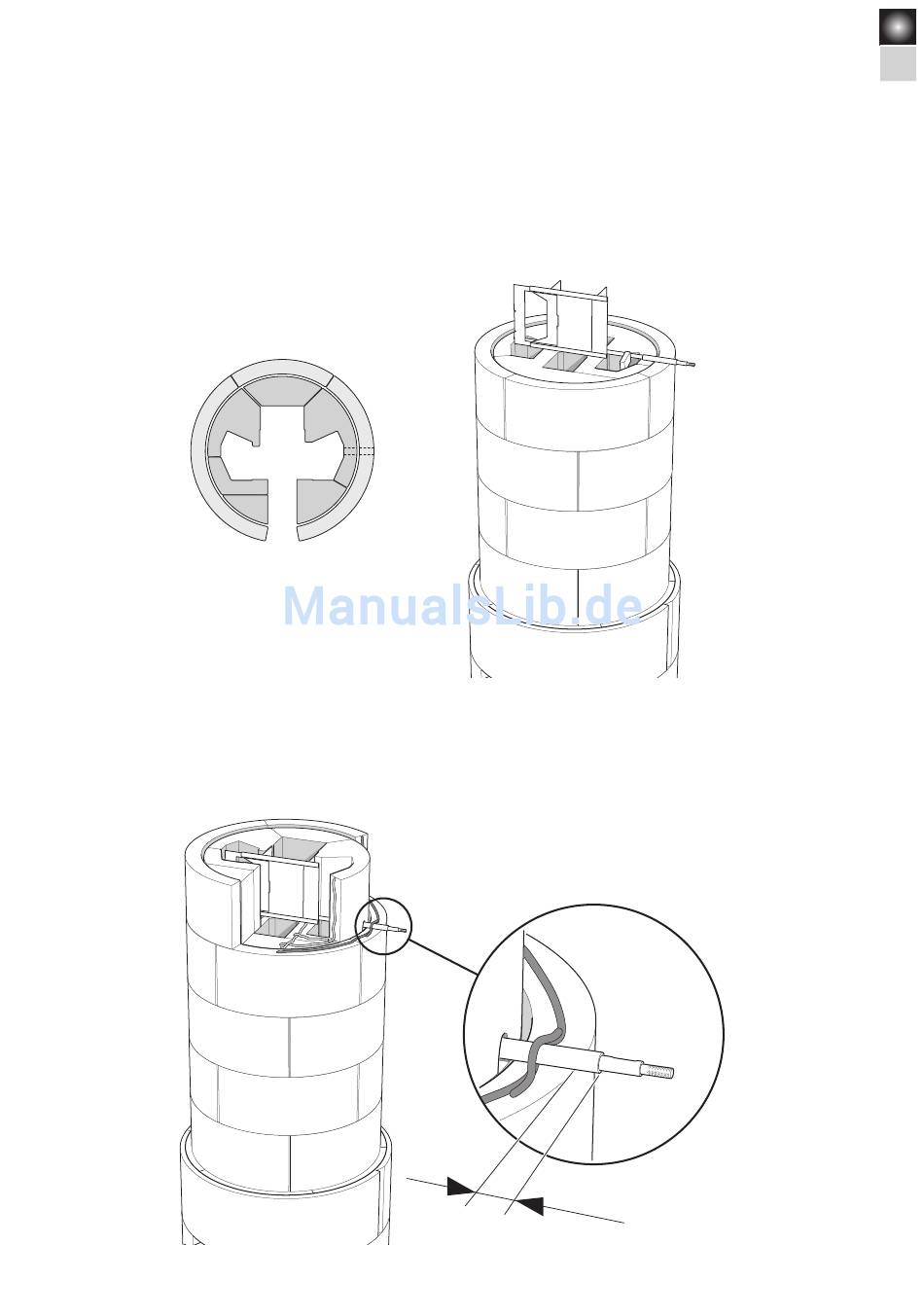

Stellen Sie die Klappe bereit. Führen Sie die Rohrhülse über die Stange. Überprüfen Sie die Verschiebefunktion für die Startklappe und
die Drehfunktion für die Rauchgasklappe. Beide müssen leichtgängig sein. Die Klappe ist korrekt eingestellt, wenn die Rauchgasklappe den
hinteren Rauchkanal mit Ausnahme eines kleinen Spalts von ca. 2 mm abdeckt. Stellen Sie die Komponenten in Schicht B5 um die Klappe
auf, um die Einpassung zu überprüfen.
Tragen Sie Dichtungsmasse auf und stellen Sie die Komponenten auf, wobei Sie von links hinten beginnen. Verleimen Sie Klappe und
Komponenten mit Brandkitt 1000. Die Rohrhülse muss ca. 25 mm aus dem Ofenkörper herausragen. Tragen Sie reichlich Masse um
die Rohrhülse auf, um den Bereich zwischen Rohrhülse und Aussparungen in den Betonkomponenten abzudichten. Testen Sie die
Klappenfunktionen. Sie dürfen an keiner Stelle blockiert sein.
2 5 m m
